Tháp thép góc 4 chân là một cấu trúc thép tự đứng, cường độ cao được thiết kế để hỗ trợ cơ sở hạ tầng quan trọng. Đặc trưng bởi khung bốn chân đế vuông và các kết nối giàn chéo, nó đóng vai trò là xương sống đáng tin cậy cho truyền thông, truyền tải điện và các ứng dụng công nghiệp khác trên toàn thế giới. Không giống như các tháp dây neo dựa vào dây bên ngoài để ổn định, thiết kế tự hỗ trợ này đứng độc lập, làm cho nó có thể thích ứng với nhiều môi trường khác nhau từ khu vực đô thị đến các vùng sâu vùng xa.
Là nền tảng của cơ sở hạ tầng hiện đại, tháp thép góc 4 chân kết hợp độ bền, tính linh hoạt và tính thực tế để đáp ứng nhu cầu ngày càng tăng của các lĩnh vực truyền thông, năng lượng và giám sát. Thiết kế trưởng thành và hiệu suất đáng tin cậy của nó làm cho nó trở thành lựa chọn ưu tiên cho các dự án trên toàn thế giới.
Mô tả sản phẩm
Chi tiết đóng gói: Tháp viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng:Vận chuyển trong vòng 20 ngày sau khi thanh toán từ cảng Thiên Tân

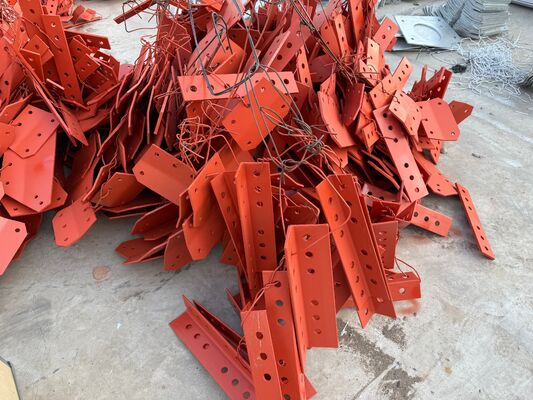

Các bộ phận của tháp: Một tháp thép được chia thành nhiều bó.
Bu lông: Túi Pacrum.lon hoặc thép
Chúng tôi chuyên thiết kế và sản xuất các tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và an ninh. Dưới đây là thông tin chi tiết về sản phẩm:
| Thiết kế |
| 1. Mã thiết kế |

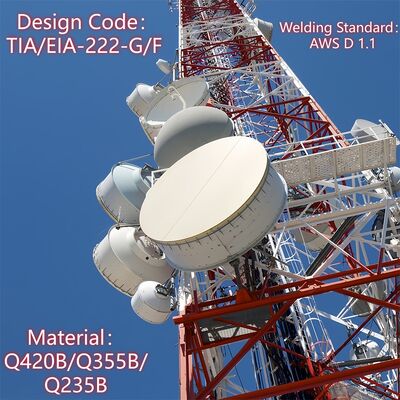

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Thép kết cấu |
| 2. Loại thép |
Thép mềm |
Thép cường độ cao |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tốc độ gió thiết kế |
Lên đến 250 km/h |
| 4. Độ võng cho phép |
0,5 ~1,0 độ @ tốc độ hoạt động |
| 5. Độ bền kéo (Mpa) |
360~510 |
470~630 |
| 6. Giới hạn chảy (t≤16mm) (Mpa) |
235 |
355 |
| 7. Độ giãn dài (%) |
20 |
24 |
| 8. Độ bền va đập KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bu lông & Đai ốc |
| 9. Loại thép |
Cấp 4.8, 6.8, 8.8 |
| 10. Tiêu chuẩn tính chất cơ học |
| 10.1 Bu lông |
ISO 898-1 |
| 10.2 Đai ốc |
ISO 898-2 |
| 10.3 Vòng đệm |
ISO 6507-1 |
| 11. Tiêu chuẩn kích thước |
| 11.1 Bu lông |
DIN7990, DIN931, DIN933 |
| 11.2 Đai ốc |
ISO4032, ISO4034 |
| 11.3 Vòng đệm |
DIN7989, DIN127B, ISO7091 |
| Hàn |
| 12. Phương pháp |
Hàn hồ quang khí CO2 & Hàn hồ quang chìm (SAW) |
| 13. Tiêu chuẩn |
AWS D1.1 |
| Đánh dấu |
| 14. Phương pháp đánh dấu các bộ phận |
Dập bằng máy ép thủy lực |
| Mạ kẽm nhúng nóng |
| 15. Tiêu chuẩn mạ kẽm cho các thanh thép |
ISO 1461 hoặc ASTM A123 |
| 16. Tiêu chuẩn mạ kẽm cho bu lông và đai ốc |
ISO 1461 hoặc ASTM A153 |
| Kiểm tra |
| 17. Kiểm tra tại nhà máy |
Kiểm tra độ bền kéo, Phân tích thành phần, Kiểm tra Sharpy (kiểm tra va đập), Uốn nguội,
Kiểm tra Preece, Kiểm tra búa
|

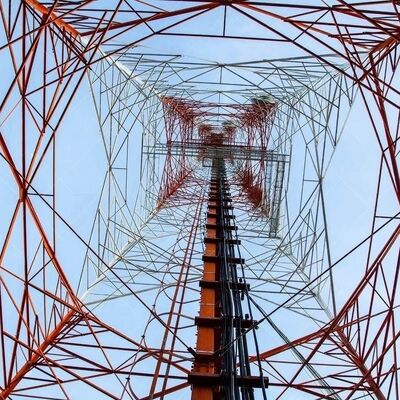

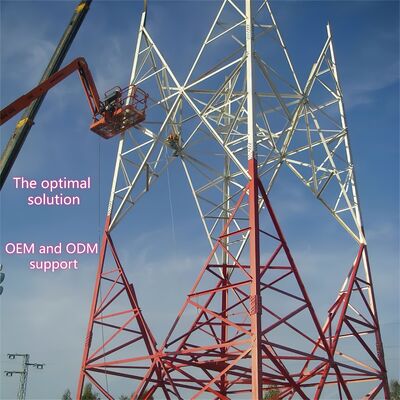

Cấu trúc giàn của tháp thép góc 4 chân là một khung lưới chéo, giống như giàn, kết nối bốn chân thép góc thẳng đứng của tháp. Bao gồm các thanh thép được kết nối với nhau (thường là thép góc hoặc thanh giàn), nó tạo thành một mạng lưới phân phối tải trọng—bao gồm trọng lượng của chính tháp, trọng lượng thiết bị, gió, lực địa chấn và tải trọng băng—đều lên cả bốn chân. Cấu trúc này được tích hợp xuyên suốt chiều cao của tháp, bổ sung cho thiết kế thuôn nhọn của tháp (rộng hơn ở chân đế, hẹp hơn ở đỉnh) để tăng cường tính toàn vẹn và ổn định của cấu trúc. Cấu hình giàn cân bằng giữa độ bền cao và hiệu suất nhẹ, giảm thiểu việc sử dụng vật liệu đồng thời tối đa hóa khả năng chịu tải và khả năng chống chịu các điều kiện môi trường khắc nghiệt. Nó cũng tạo điều kiện cho luồng không khí, giảm sức cản của gió và cải thiện hơn nữa sự ổn định tổng thể của tháp.

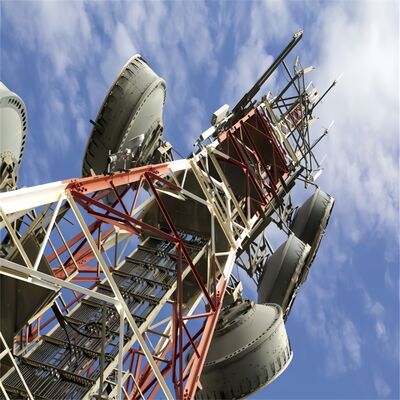

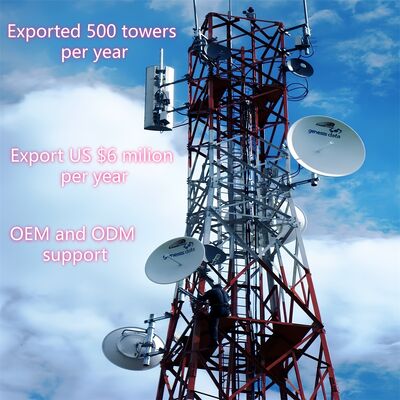

Việc lắp đặt đĩa vi sóng (MW) trên tháp thép góc 4 chân tuân theo một quy trình có hệ thống, tuân thủ các quy định an toàn:
- Chuẩn bị trước khi lắp đặt: Xác minh khả năng chịu tải của tháp để đảm bảo nó có thể chịu được trọng lượng của đĩa MW (bao gồm đĩa, giá đỡ và phần cứng liên quan). Kiểm tra xem thiết kế của tháp có tuân thủ các tiêu chuẩn liên quan (ví dụ: TIA/EIA-222-G/F) để lắp đặt thiết bị hay không.
- Lắp đặt giá đỡ: Gắn các giá đỡ ăng-ten/vi sóng chuyên dụng (được cung cấp cùng với tháp hoặc được chế tạo tùy chỉnh) vào các điểm lắp đặt được chỉ định trước trên thân tháp hoặc bệ thiết bị. Các giá đỡ này được cố định bằng bu lông cường độ cao (tuân thủ tiêu chuẩn ISO 898 cấp 6.8/8.8) để đảm bảo kết nối chắc chắn với cấu trúc giàn hoặc chân tháp.
- Nâng và định vị đĩa: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường ở các phần trên của tháp hoặc bệ thiết bị chuyên dụng). Đảm bảo đĩa được căn chỉnh với đường truyền thông điểm-tới-điểm dự kiến (điều chỉnh góc phương vị và góc nâng theo yêu cầu).
- Cố định đĩa: Gắn đĩa MW vào các giá đỡ đã lắp đặt trước bằng phần cứng tương thích, siết chặt bu lông theo mô-men xoắn quy định bằng các dụng cụ đã được hiệu chuẩn. Đảm bảo đĩa được cân bằng và ổn định, không bị rung lắc hoặc di chuyển.
- Định tuyến và tích hợp cáp: Định tuyến các cáp tín hiệu của đĩa qua các khay cáp tích hợp của tháp để bảo vệ chúng khỏi hư hại do môi trường. Kết nối các cáp với thiết bị phù hợp (ví dụ: bộ phát/bộ thu) ở chân tháp hoặc bệ trung gian, đảm bảo cách điện và chống thấm nước đúng cách.
- Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan để xác nhận đĩa được lắp đặt chắc chắn, giá đỡ còn nguyên vẹn và cáp được sắp xếp gọn gàng. Kiểm tra tín hiệu truyền của đĩa để xác minh căn chỉnh và chức năng, tuân thủ các quy trình an toàn trong suốt quá trình.

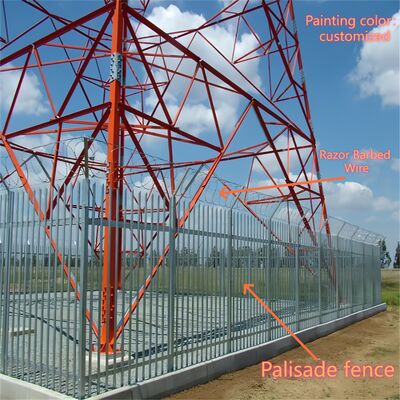

Cấu trúc chính của tháp thép góc 4 chân là một khung tự hỗ trợ được thiết kế để ổn định và chịu tải, bao gồm ba thành phần cốt lõi:
- Bốn chân thép góc thẳng đứng: Các bộ phận chịu tải chính, được làm bằng thép kết cấu chất lượng cao (ví dụ: Q235B, Q345B, Q420; tuân thủ ASTM A36/A572) và được bố trí theo cấu hình đế vuông. Các chân này truyền toàn bộ trọng lượng của tháp (bao gồm thiết bị và tải trọng môi trường) xuống móng.
- Kết nối giàn giàn: Các thanh thép chéo (thép góc hoặc thanh giàn) liên kết bốn chân theo chiều ngang và đường chéo. Hệ thống giàn này phân phối tải trọng đều khắp cấu trúc, tăng cường độ cứng và chống lại các lực ngang (gió, hoạt động địa chấn), tạo thành hoa văn giàn đặc trưng của tháp.
- Thiết kế khung thuôn: Tháp thu hẹp dần từ chân đế lên đỉnh (rộng hơn ở dưới, hẹp hơn ở trên), tối ưu hóa tính toàn vẹn của cấu trúc bằng cách tập trung vật liệu ở nơi tải trọng nặng nhất (ở chân đế) và giảm sức cản của gió ở độ cao lớn hơn.
Các yếu tố cấu trúc bổ sung (ví dụ: bệ thiết bị, thang leo và khay cáp) được tích hợp vào khung chính để hỗ trợ chức năng thực tế, nhưng bốn chân thẳng đứng và các kết nối giàn giàn tạo thành xương sống cấu trúc của tháp.

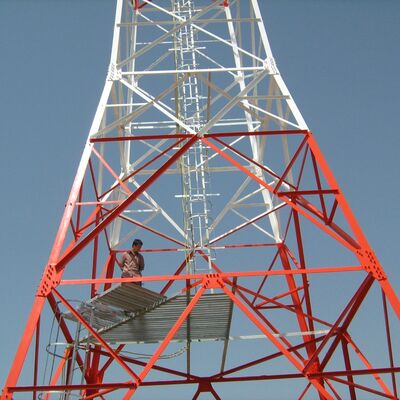

A. Bệ
- Mục đích: Cung cấp một không gian làm việc trên cao, ổn định để lắp đặt, bảo trì hoặc kiểm tra thiết bị (ví dụ: đĩa MW, ăng-ten 5G, thiết bị giám sát) và các bộ phận của tháp. Nó cũng cung cấp một điểm nghỉ an toàn cho công nhân trong quá trình leo trèo.
- Đặc điểm thiết kế: Thường được làm bằng thép mạ kẽm (tuân thủ ASTM A123/ISO 1461 để chống ăn mòn) và tích hợp vào cấu trúc giàn của tháp ở các độ cao được chỉ định. Các bệ có thể bao gồm lan can an toàn, bề mặt chống trượt và cửa sập để đảm bảo an toàn cho công nhân. Chúng được thiết kế để chịu trọng lượng của công nhân, công cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp.
- Tùy chỉnh: Có thể được thêm vào ở nhiều độ cao khác nhau tùy theo nhu cầu dự án (ví dụ: gần các điểm lắp đặt ăng-ten hoặc giữa tháp để bảo trì).
B. Thang
- Mục đích: Một hệ thống tiếp cận an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận các bệ, thiết bị hoặc các phần trên cao để lắp đặt, kiểm tra hoặc sửa chữa.
- Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm để có độ bền và khả năng chống ăn mòn, với các bậc thang cách đều nhau (theo tiêu chuẩn an toàn công nghiệp) để leo trèo thoải mái. Các tính năng an toàn chính bao gồm tay vịn, hệ thống chống rơi (ví dụ: dẫn hướng cáp cho dây đai an toàn) và đôi khi là lồng bảo vệ để ngăn ngừa té ngã. Thang được gắn thẳng đứng vào chân tháp hoặc giàn giàn, đảm bảo một lối đi an toàn, ổn định.
- Tuân thủ: Được thiết kế theo quy định an toàn và tiêu chuẩn công nghiệp (ví dụ: TIA/EIA-222-G/F), ưu tiên bảo vệ người lao động trong quá trình tiếp cận theo chiều dọc.
Cùng nhau, bệ và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả các thiết bị và bộ phận ở độ cao lớn, hỗ trợ hoạt động và bảo trì liên tục.
Mạ kẽm là một phương pháp xử lý bề mặt quan trọng đối với tháp thép góc 4 chân, cung cấp khả năng chống ăn mòn lâu dài để chống chịu các điều kiện ngoài trời khắc nghiệt và kéo dài tuổi thọ của tháp hơn 20 năm. Dưới đây là tổng quan đơn giản hóa về kiểm tra mạ kẽm của nó:
1. Mục tiêu kiểm tra cốt lõi
- Đảm bảo độ dày lớp phủ đủ để bảo vệ chống ăn mòn bền vững.
- Xác minh độ đồng đều của lớp phủ kẽm và độ bám dính mạnh (ngăn bong tróc/nứt nẻ).
- Kiểm tra không có khuyết tật nghiêm trọng (ví dụ: thép trần, vết nứt, lỗ rỗ).
- Tuân thủ các tiêu chuẩn quốc tế (ASTM A123, ISO 1461).
2. Các phương pháp kiểm tra chính (Thực hiện sau nhà máy và sau khi lắp đặt)
- Độ dày lớp phủ: Sử dụng máy đo độ dày từ tính (không phá hủy) hoặc thước cặp (chỉ phá hủy mẫu); tối thiểu 85–120 µm (dày hơn cho môi trường khắc nghiệt).
- Độ bám dính: Kiểm tra uốn (180°), kiểm tra búa hoặc kiểm tra kẻ ô bằng dao—không được phép bong tróc lớp phủ.
- Kiểm tra trực quan: Kiểm tra thép trần, vết nứt, lớp kẽm không đều hoặc nhiễm bẩn; các bất thường nhỏ có thể chấp nhận được nếu không ảnh hưởng.
- Khả năng chống ăn mòn: Kiểm tra phun muối (ASTM B117/ISO 9227) trong 100–500 giờ (chống gỉ đỏ); tùy chọn phơi nhiễm thực địa dài hạn.
- Phân tích hóa học tùy chọn: AAS/XRF để xác nhận độ tinh khiết kẽm ≥98% và phát hiện tạp chất.
3. Tiêu chuẩn tuân thủ
Tuân thủ ASTM (A123, B117, A572), ISO (1461, 9227, 898), mã thiết kế tháp (TIA/EIA-222-G/F) và các quy định địa phương.
4. Kiểm tra điểm sau khi lắp đặt
- Đo lại độ dày tại các mối nối quan trọng.
- Kiểm tra hư hỏng (vết trầy xước, vết lõm) và sơn lại bằng sơn giàu kẽm nếu cần.
- Xác minh tính toàn vẹn của lớp phủ tại các lỗ bu lông và các khu vực chịu mài mòn cao.
Việc kiểm tra này đảm bảo độ tin cậy của lớp phủ mạ kẽm, hỗ trợ hiệu suất của tháp trong các ứng dụng cơ sở hạ tầng.
Đóng gói & Vận chuyển
Chứng chỉ
Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!
Các loại sản phẩm tùy chỉnh & lợi thế
Tháp tự đứng
Tháp tự đứng thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng đai ốc và bu lông.
Đặc điểm:
1. Hệ số tải trọng gió nhỏ, chống gió mạnh.
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện.
Vận chuyển và lắp đặt thuận tiện.
Tháp thép ống
Tháp ống đề cập đến một cấu trúc thép cao tầng tự hỗ trợ với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là ba cột tháp ống được làm bằng ống thép và phần thân tháp có hình tam giác, đây là một cấu trúc thép cao tầng khác với thép góc.
Tháp đơn thân
Tháp đơn thân, là một loại phổ biến, có vẻ ngoài đẹp mắt, chiếm diện tích nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí, và được đa số các công trình áp dụng. Thân tháp áp dụng tiết diện hợp lý hơn, được kết nối bằng bu lông cường độ cao hoặc nối chồng (kết nối trượt). Nó có đặc điểm lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa hình phức tạp.
Tháp dây neo
Tháp dây neo có vẻ ngoài mới lạ, và đặc điểm lớn nhất của nó là được gia cố bằng dây thép. Tháp dây neo là một loại tháp thông tin liên lạc phổ biến, kinh tế và thiết thực. Nó nhẹ hơn và rẻ hơn các loại khác. Nó rất phù hợp với các khu vực địa lý rộng lớn.
Tháp canh gác
Tháp canh là một tòa nhà đa chức năng chủ yếu dùng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên, và phong cách kiến trúc thường phù hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, bệ, tháp và thang, với cấu trúc nhỏ gọn và bền vững.
Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, trên cơ sở giống như cây thật, cộng với thiết kế tỉ mỉ, khi đặt giữa những cây thật trong khu vực tham quan, công viên và quảng trường, nó sẽ là một phần của thiên nhiên.
Đặc điểm:
1. Cấu trúc tinh xảo và vẻ ngoài lộng lẫy.
2. Độ ổn định cấu trúc mạnh mẽ và tuổi thọ làm việc dài.
3. Diện tích chiếm dụng nhỏ và hiệu quả kinh tế cao.
Dịch vụ của chúng tôi
JIAYAO CO., LTD. là nhà sản xuất tháp viễn thông chuyên nghiệp và được ISO9001 phê duyệt. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và tháp thông tin liên lạc tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp đơn thân, tháp cây thông, tháp dây neo và tháp canh gác. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và bộ phận tháp thép. Nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn Thép Baowu, Tập đoàn Shougang.
