Thông tin chi tiết sản phẩm:
Tiếp xúc
nói chuyện ngay.
|

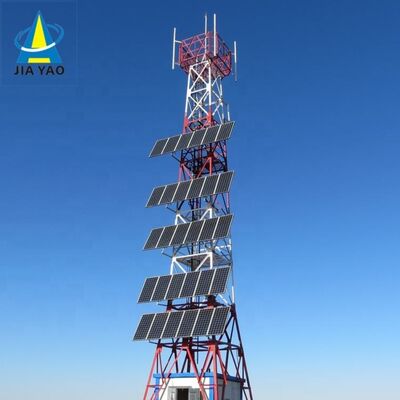

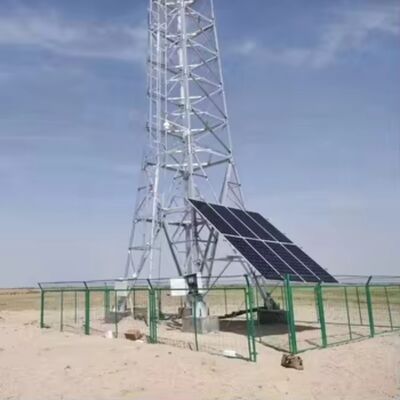

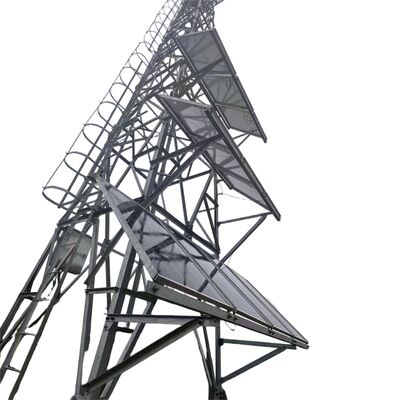

| Tên: | Tắt lưới Bảng điều khiển năng lượng mặt trời Tháp ăng-ten Thép mạ kẽm 15 25 35M 5G 4G Wifi Khu vực t | Tiêu chuẩn thiết kế: | ANSI/TIA-222-G/H/F |
|---|---|---|---|
| Chống tốc độ gió: | ≥60M/giây | Vật liệu: | Thép góc Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| Tiêu chuẩn mạ điện: | ASTM A123/ ISO 1461 | Giấy chứng nhận: | ISO 9001:2008 |
| Trọn đời: | Hơn 20 năm | Cài đặt: | Yêu cầu lắp ráp tại chỗ |
| Chống ăn mòn: | Cao, do mạ điện hoặc phủ lớp bảo vệ | Nguồn gốc: | Trung Quốc |
| lớp thép: | Q235 hoặc Q345 (các loại thép thường được sử dụng) | Kiểu cơ sở: | Móng bê tông |
| Số chân: | 4 | Kết cấu: | Bốn chân đỡ |
| Thời gian sống: | Hơn 20 năm | Loại tháp: | tự hỗ trợ |
| kiểu cài đặt: | Bắt vít hoặc hàn | Bảo hành: | 20-50 năm |
| Thời gian cài đặt: | Ngắn hơn tháp lưới truyền thống | Số lượng nền tảng: | 1-3, Tùy chỉnh |
| Làm nổi bật: | tháp ăng-ten tấm pin mặt trời ngoài lưới,Tháp viễn thông thép kẽm,Tháp vùng từ xa 5G 4G wifi |
||
| Thiết kế | ||
| 1. Mã thiết kế |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| Thép kết cấu | ||
| 2. Cấp | Thép cacbon thấp | Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Tốc độ gió thiết kế | Lên đến 250 km/h | |
| 4. Độ võng cho phép | 0,5 ~1,0 độ @ tốc độ hoạt động | |
| 5. Độ bền kéo (Mpa) | 360~510 | 470~630 |
| 6. Giới hạn chảy (t≤16mm) (Mpa) | 355 | 235 |
| 7. Độ giãn dài (%) | 20 | 24 |
| 8. Độ bền va đập KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Bu lông & Đai ốc | ||
| 9. Cấp | Cấp 4.8, 6.8, 8.8 | |
| 10. Tiêu chuẩn về tính chất cơ học | ||
| 10.1 Bu lông | ISO 898-1 | |
| 10.2 Đai ốc | ISO 898-2 | |
| 10.3 Vòng đệm | ISO 6507-1 | |
| 11. Tiêu chuẩn về kích thước | ||
| 11.1 Bu lông | DIN7990, DIN931, DIN933 | |
| 11.2 Đai ốc | ISO4032, ISO4034 | |
| 11.3 Vòng đệm | DIN7989, DIN127B, ISO7091 | |
| Hàn | ||
| 12. Phương pháp | Hàn hồ quang dùng khí CO2 bảo vệ & Hàn hồ quang chìm (SAW) | |
| 13. Tiêu chuẩn | AWS D1.1 | |
| Đánh dấu | ||
| 14. Phương pháp đánh dấu các bộ phận | Dập bằng máy ép thủy lực | |
| Mạ kẽm | ||
| 15. Tiêu chuẩn mạ kẽm cho các bộ phận thép | ISO 1461 hoặc ASTM A123 | |
| 16. Tiêu chuẩn mạ kẽm cho bu lông và đai ốc | ISO 1461 hoặc ASTM A153 | |
| Kiểm tra | ||
| 17. Kiểm tra tại nhà máy | Kiểm tra độ bền kéo, Phân tích thành phần, Kiểm tra Sharpy (kiểm tra va đập), Uốn nguội, Kiểm tra Preece, Kiểm tra búa |
|
| Năng lực | ||
| 18. Năng lực sản xuất tối đa | 50.000 TẤN mỗi năm | |
