Tháp thép góc 4 chân được thiết kế để đáp ứng các tiêu chuẩn ANSI TIA và EN, cung cấp hỗ trợ cho các dự án cơ sở hạ tầng viễn thông và điện

JIAYAO CO.,LID

Mô tả sản phẩm

Chi tiết bao bì:Tháp viễn thông sẽ được kết hợp bằng dây đeo galvanized theo yêu cầu của khách hàng.

Giao hàng:Giao hàng trong 20 ngày sau khi thanh toán từ cảng Thiên Tân

Thành viên tháp:Một tháp thép được tách thành một số gói.

Vít:túi len Pacrum hoặc thép

Chúng tôi chuyên thiết kế và sản xuất tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và an ninh.Dưới đây là thông tin chi tiết về sản phẩm:

Cấu trúc cuối cùng của tòa tháp thép góc 4 chân là gì?

Cấu trúc lưới của một tháp thép góc 4 chân là một khung hình chéo, giống như ván kết nối bốn chân thép góc thẳng đứng của tháp.Bao gồm các thành phần thép kết nối với nhau (thường là thép góc hoặc thanh lưới), nó tạo thành một mô hình giống như mạng lưới phân phối tải trọng bao gồm trọng lượng của tháp, trọng lượng thiết bị, gió, lực địa chấn và tải lượng băng đồng đều trên tất cả bốn chân.Cấu trúc này được tích hợp trong toàn bộ chiều cao của tháp, bổ sung cho thiết kế cong của tháp (nhiều rộng hơn ở đáy, hẹp hơn ở trên cùng) để tăng cường tính toàn vẹn và ổn định cấu trúc.Cấu hình lưới cân bằng sức mạnh cao với hiệu suất nhẹ, giảm thiểu việc sử dụng vật liệu trong khi tối đa hóa khả năng chịu tải và khả năng chống lại các điều kiện môi trường khắc nghiệt.Giảm sức kháng gió và cải thiện hơn nữa sự ổn định tổng thể của tháp.

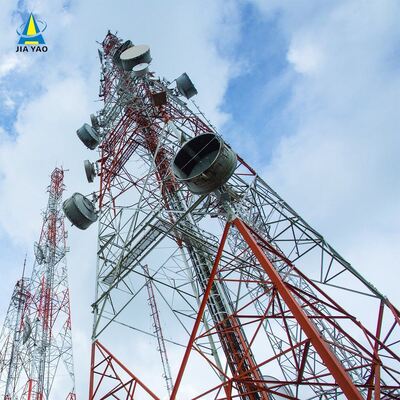

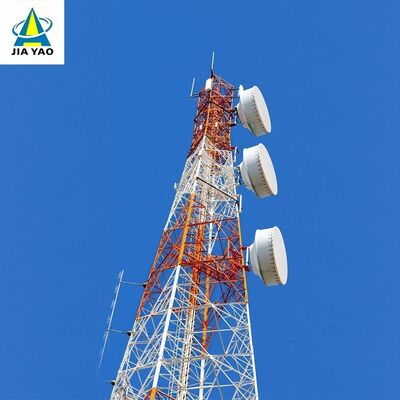

Làm thế nào để gắn đĩa MW trên tháp thép góc 4 chân?​

Lắp đặt một đĩa vi sóng (MW) trên một tháp thép góc 4 chân theo một quy trình có hệ thống, phù hợp với an toàn:

1. Chuẩn bị trước khi lắp đặt: Kiểm tra khả năng chịu tải của tháp để đảm bảo nó có thể hỗ trợ trọng lượng của đĩa MW (bao gồm đĩa, hỗ trợ lắp đặt và phần cứng liên quan).Kiểm tra rằng thiết kế tháp phù hợp với các tiêu chuẩn có liên quan (e.g., TIA/EIA-222-G/F) để lắp đặt thiết bị.
2. Thiết lập bracket: Tích các kệ ăng-ten / microwave chuyên dụng (được cung cấp với tháp hoặc được chế tạo tùy chỉnh) vào các điểm gắn được chỉ định trước trên thân tháp hoặc nền tảng thiết bị.Những brackets được đảm bảo bằng cách sử dụng bu lông cao độ bền (đối với ISO 898 lớp 6.8/8.8) để đảm bảo kết nối vững chắc với cấu trúc lưới hoặc chân tháp.
3. Nâng đĩa và đặt vị trí: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường trên các phần trên của tháp hoặc một nền tảng thiết bị chuyên dụng).Đảm bảo đĩa được sắp xếp với đường truyền thông điểm đến điểm dự định (sửa đổi theo azimuth và độ cao theo yêu cầu).
4. Bảo vệ đĩa: Tắt đĩa MW vào các ổ cắm được cài đặt sẵn bằng cách sử dụng phần cứng tương thích, thắt các bu lông đến mô-men xoắn được chỉ định bằng các công cụ hiệu chỉnh.không có lắc hoặc chuyển động.
5. Đường dẫn cáp và tích hợp: Đưa các cáp tín hiệu của đĩa qua các khay cáp tích hợp của tháp để bảo vệ chúng khỏi thiệt hại môi trường.máy phát/nhận) ở cơ sở tháp hoặc nền tảng trung gian, đảm bảo cách nhiệt và chống nước thích hợp.
6. Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan để xác minh đĩa được gắn chắc chắn, các ổ cắm vẫn còn nguyên vẹn và các cáp được tổ chức đúng cách.tuân thủ các giao thức an toàn trong suốt quá trình.

Cấu trúc chính của tháp thép góc 4 chân là gì?

Cấu trúc chính của một tháp thép góc 4 chân là một khung tự nâng được thiết kế để ổn định và chịu tải, bao gồm ba thành phần cốt lõi:

• Bốn chân thép góc thẳng đứng: Các yếu tố chịu tải chính, được làm bằng thép cấu trúc chất lượng cao (ví dụ: Q235B, Q345B, Q420; phù hợp với ASTM A36/A572) và được sắp xếp theo cấu hình cơ sở vuông.Những chân này chuyển tải tổng trọng lượng của tháp (bao gồm cả thiết bị và tải trọng môi trường) đến nền tảng.
• Các kết nối truss lưới: Các thành phần thép chéo (thép góc hoặc thanh lưới) kết nối bốn chân theo chiều ngang và đường chéo.và chống lại lực bên (gió, hoạt động địa chấn), tạo thành mô hình lưới đặc trưng của tháp.
• Thiết kế khung cong: Tháp thu hẹp dần từ đáy lên đỉnh (rộng hơn ở dưới, hẹp hơn ở trên),tối ưu hóa tính toàn vẹn cấu trúc bằng cách tập trung vật liệu nơi tải trọng nặng nhất (ở đáy) và giảm sức kháng gió ở độ cao cao hơn.

Các yếu tố cấu trúc bổ sung (ví dụ: nền tảng thiết bị, thang leo và khay cáp) được tích hợp vào khuôn khổ chính để hỗ trợ chức năng thực tế,nhưng bốn chân dọc và kết nối lưới truss hình thành xương sống cấu trúc của tháp.

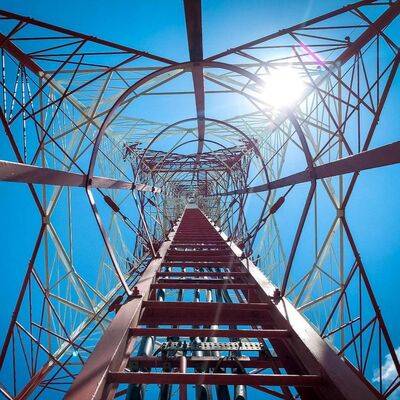

Nền tảng, thang của tháp thép góc 4 chân

A. Khung

• Mục đích: Phục vụ như một không gian làm việc cao, ổn định để cài đặt, bảo trì hoặc kiểm tra thiết bị (ví dụ: đĩa MW, ăng-ten 5G, thiết bị giám sát) và các thành phần tháp.Nó cũng cung cấp một nơi nghỉ ngơi an toàn cho công nhân trong khi leo núi.
• Tính năng thiết kế: Thông thường được làm bằng thép kẽm (phù hợp với ASTM A123/ISO 1461 về khả năng chống ăn mòn) và tích hợp vào cấu trúc lưới của tháp ở độ cao được chỉ định.Các nền tảng có thể bao gồm các hàng rào an toàn, bề mặt không trượt và cửa truy cập để đảm bảo an toàn cho công nhân. Chúng được thiết kế để hỗ trợ trọng lượng của công nhân, công cụ và thiết bị, phù hợp với tổng thể sức chịu tải của tháp.
• Tùy chỉnh: Có thể được thêm ở nhiều chiều cao dựa trên nhu cầu của dự án (ví dụ, gần các điểm lắp đặt ăng-ten hoặc trung tâm tháp để bảo trì).

B. thang

• Mục đích: Một hệ thống truy cập an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận các nền tảng, thiết bị hoặc các phần trên để lắp đặt, kiểm tra hoặc sửa chữa.
• Tính năng thiết kế: Được xây dựng từ thép kẽm để bền và chống ăn mòn, với các bậc thang có khoảng cách đồng đều (theo tiêu chuẩn an toàn trong ngành) để leo lên thoải mái.hệ thống ngăn rơi (eThang được gắn theo chiều dọc với chân của tháp hoặc khung lưới, đảm bảo một con đường an toàn, ổn định.
• Tuân thủ: Được thiết kế phù hợp với các quy định an toàn và tiêu chuẩn ngành (ví dụ: TIA / EIA-222-G / F), ưu tiên bảo vệ công nhân trong quá trình truy cập theo chiều dọc.

Cùng với nhau, nền tảng và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép truy cập an toàn, hiệu quả vào các thiết bị và thành phần ở độ cao cao, hỗ trợ hoạt động và bảo trì liên tục.

​

Kiểm tra tháp thép góc galvanizing

Sản xuất nhựa là một phương pháp xử lý bề mặt quan trọng cho các tòa tháp thép lưới góc bốn chân,cung cấp khả năng chống ăn mòn lâu dài để chịu được điều kiện ngoài trời khắc nghiệt và kéo dài tuổi thọ của tháp vượt quá 20 nămDưới đây là một cái nhìn tổng quan đơn giản về thử nghiệm kẽm của nó:

1Các mục tiêu chính của thử nghiệm

• Đảm bảo độ dày lớp phủ đủ để bảo vệ chống ăn mòn lâu dài.
• Kiểm tra sự đồng nhất của lớp phủ kẽm và độ dính mạnh (ngăn ngừa lột/mất vảy).
• Kiểm tra không có khiếm khuyết nghiêm trọng (ví dụ: thép trần, vết nứt, hố).
• Phù hợp với các tiêu chuẩn quốc tế (ASTM A123, ISO 1461).

2Các phương pháp thử nghiệm chính (được thực hiện sau khi sản xuất và lắp đặt)

• Độ dày lớp phủ: Sử dụng các máy đo độ dày từ tính (không phá hủy) hoặc micrometer (chỉ phá hủy mẫu); tối thiểu 85 ∼ 120 μm (nặng hơn cho môi trường khắc nghiệt).
• Sự gắn kết: Thử nghiệm uốn cong (180°), thử nghiệm búa hoặc thử nghiệm dao ngang không cho phép tháo lớp phủ.
• Kiểm tra trực quan: Kiểm tra thép trần, vết nứt, tích tụ kẽm không đồng đều hoặc ô nhiễm; sự bất thường nhỏ là chấp nhận được nếu không tác động.
• Chống ăn mòn: Thử nghiệm phun muối (ASTM B117/ISO 9227) trong 100 ∼ 500 giờ (chống gỉ đỏ); tùy chọn tiếp xúc trường lâu dài.
• Phân tích hóa học tùy chọn: AAS / XRF để xác nhận độ tinh khiết kẽm ≥ 98% và phát hiện tạp chất.

3Tiêu chuẩn tuân thủ

tuân thủ ASTM (A123, B117, A572), ISO (1461, 9227, 898), mã thiết kế tháp (TIA / EIA-222-G / F) và các quy định địa phương.

4Kiểm tra tại chỗ sau khi lắp đặt

• Đo lại độ dày ở các khớp quan trọng.
• Kiểm tra các thiệt hại (cách trầy xước, đục xước) và chỉnh sửa bằng sơn giàu kẽm nếu cần thiết.
• Kiểm tra tính toàn vẹn của lớp phủ tại lỗ bu lông và các khu vực bị mòn cao.

Kiểm tra này đảm bảo độ tin cậy của lớp phủ kẽm, hỗ trợ hiệu suất của tháp trong các ứng dụng cơ sở hạ tầng.

Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Bao bì và vận chuyển

Giấy chứng nhận

​Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự nâng 
Tháp tự hỗ trợ thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc.và tháp thép góc được kết nối bằng các hạt và bu lông.
Đặc điểm:
1- Tỷ lệ chịu tải gió nhỏ, kháng gió mạnh.
2- Tiết kiệm tài nguyên đất, vị trí thuận tiện.
Dễ dàng vận chuyển và lắp đặt.

Tháp thép ống
Tháp ống đề cập đến một cấu trúc thép cao tầng tự nâng với một cột tháp được làm bằng ống thép và một phần thân tháp hình tam giác.Đặc điểm chính của nó là cột tòa tháp ba ống được làm bằng ống thép và phần thân tháp có hình tam giác, đó là một cấu trúc thép cao khác với thép góc.

Tháp Monopole

Tháp độc quyền, là một loại được sử dụng phổ biến, với ngoại hình đẹp, bao gồm một diện tích nhỏ từ 9 đến 18 mét vuông, chi phí hiệu quả và được áp dụng bởi phần lớn các công trình xây dựng.Tháp cơ thể áp dụng phần hợp lý hơn, được kết nối thông qua bu lông cao hoặc chồng chéo (cáp trượt). Nó có các đặc điểm dễ dàng lắp đặt và có thể thích nghi với một loạt các trang web lĩnh vực phức tạp.

Tháp Guyed 
Tháp Guyed có một ngoại hình mới lạ và đặc điểm lớn nhất của nó được củng cố bằng cách sử dụng dây guy thép.Nó nhẹ hơn và rẻ hơn những chiếc khác.Nó rất phù hợp với các khu vực địa lý rộng lớn.

Tháp canh
Tháp canh là một tòa nhà đa chức năng chủ yếu được sử dụng để quan sát môi trường xung quanh và đóng một vai trò quan trọng trong nhiều lĩnh vực.Thiết kế của nó nhấn mạnh sự hài hòa và hợp nhất với môi trường tự nhiênCác tháp quan sát thường bao gồm các thân tháp, nền tảng, tháp và cầu thang,với cấu trúc nhỏ gọn và bền.

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, trên cơ sở giống như một cái thực, cộng với thiết kế tỉ mỉ, khi được đặt giữa các cây thực sự trong khu vực tham quan,công viên và quảng trường, nó sẽ là một phần của thiên nhiên.
Đặc điểm:
1- Cấu trúc tinh tế và ngoại hình tuyệt đẹp.
2. Sự ổn định cấu trúc mạnh mẽ và tuổi thọ hoạt động dài.
3- Khu vực nhỏ và hiệu quả kinh tế lớn.

Dịch vụ của chúng tôi

JIAYAO CO., LTD. là một nhà sản xuất tháp viễn thông chuyên nghiệp và được chứng nhận bởi ISO9001.Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quận khác nhau.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp độc quyền, tháp cây thông, tháp guyed và tháp canh.phòng thí nghiệm, QC, bộ phận thép và tháp thép. nguyên liệu thô của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: HBIS Group, Baowu Steel Group, Shougang Group.
​

Nếu bạn cần nó, chúng tôi sẽ chào đón bạn 24 giờ một ngày!
