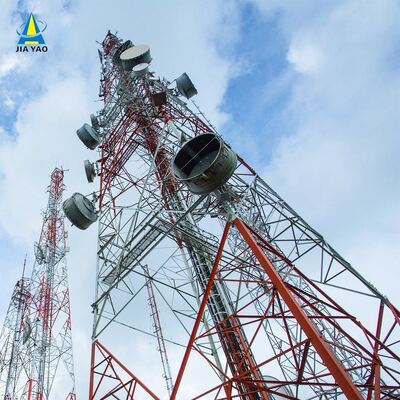

Tháp thép góc 4 chân chịu gió được xây dựng bằng các loại thép và được thiết kế để giảm thiểu độ võng trong điều kiện thời tiết khắc nghiệt

JIAYAO CO.,LID

Cái gì làtháp thép góc giàn 4 chân?

Tháp thép góc giàn 4 chânlà một cấu trúc thép tự đứng, có độ bền cao được thiết kế để hỗ trợ cơ sở hạ tầng quan trọng. Đặc trưng bởi khung bốn chân hình vuông và các kết nối giàn chéo, nó đóng vai trò là xương sống đáng tin cậy cho truyền thông, truyền tải điện và các ứng dụng công nghiệp khác trên toàn thế giới. Không giống như các tháp có dây néo dựa vào dây bên ngoài để ổn định, thiết kế tự hỗ trợ này đứng độc lập, làm cho nó thích ứng với nhiều môi trường khác nhau từ khu vực đô thị đến các vùng xa xôi.

Mô tả sản phẩm

Chi tiết đóng gói:Tháp viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.

Giao hàng:Vận chuyển trong 20 ngày sau khi thanh toán từ cảng Thiên Tân

Các thành phần tháp:Một tháp thép được chia thành nhiều bó.

Bu lông:Túi Pacrum.lon hoặc thép

Cấu trúc giàn của tháp thép góc 4 chân là gì?

Cấu trúc giàn của tháp thép góc 4 chân là một khung chéo, giống như giàn, kết nối bốn chân thép góc thẳng đứng của tháp. Bao gồm các thành phần thép liên kết (thường là thép góc hoặc thanh giàn), nó tạo thành một mẫu giống như mạng nhện phân phối tải trọng—bao gồm trọng lượng của tháp, trọng lượng thiết bị, gió, lực địa chấn và tải trọng băng—đều trên cả bốn chân. Cấu trúc này được tích hợp trong suốt chiều cao của tháp, bổ sung cho thiết kế thuôn nhọn của tháp (rộng hơn ở đế, hẹp hơn ở trên cùng) để tăng cường tính toàn vẹn và ổn định của cấu trúc. Cấu hình giàn cân bằng độ bền cao với hiệu suất nhẹ, giảm thiểu việc sử dụng vật liệu trong khi tối đa hóa khả năng chịu tải và khả năng chống lại các điều kiện môi trường khắc nghiệt. Nó cũng tạo điều kiện cho luồng không khí, giảm sức cản của gió và cải thiện hơn nữa sự ổn định tổng thể của tháp.

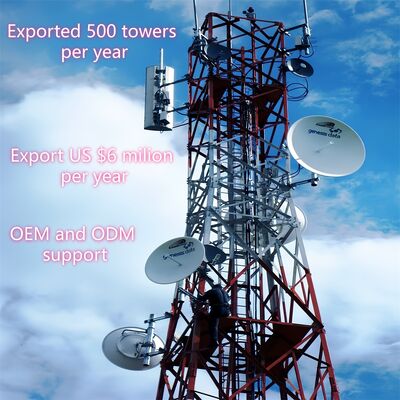

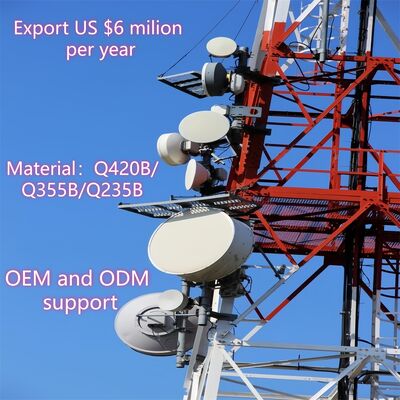

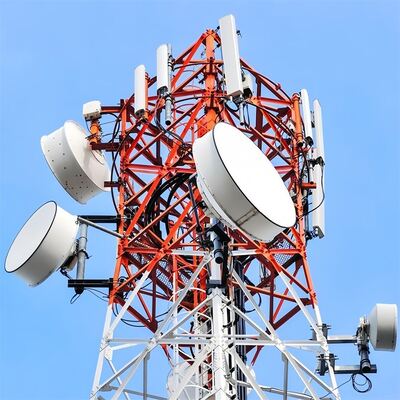

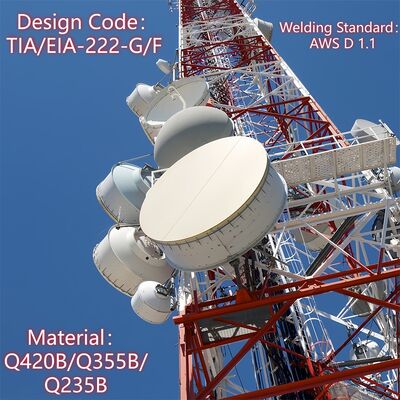

Làm thế nào để gắn đĩa MW trên tháp thép góc 4 chân?​

Gắn đĩa vi sóng (MW) trên tháp thép góc 4 chân tuân theo một quy trình tuân thủ an toàn, có hệ thống:

1. Chuẩn bị trước khi lắp đặt: Xác minh khả năng chịu tải của tháp để đảm bảo nó có thể chịu được trọng lượng của đĩa MW (bao gồm đĩa, giá đỡ và phần cứng liên quan). Kiểm tra xem thiết kế của tháp có tuân thủ các tiêu chuẩn liên quan (ví dụ: TIA/EIA-222-G/F) để gắn thiết bị hay không.
2. Lắp đặt giá đỡ: Gắn các giá đỡ ăng-ten/vi sóng chuyên dụng (được cung cấp cùng với tháp hoặc được chế tạo theo yêu cầu) vào các điểm lắp đặt được chỉ định trước trên thân tháp hoặc bệ thiết bị. Các giá đỡ này được cố định bằng bu lông cường độ cao (tuân thủ ISO 898 cấp 6.8/8.8) để đảm bảo kết nối chắc chắn với cấu trúc giàn hoặc chân tháp.
3. Nâng và định vị đĩa: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường là trên các phần trên của tháp hoặc một bệ thiết bị chuyên dụng). Đảm bảo đĩa được căn chỉnh với đường truyền thông điểm-điểm dự định (điều chỉnh theo phương vị và độ cao khi cần).
4. Cố định đĩa: Cố định đĩa MW vào các giá đỡ đã được lắp đặt trước bằng phần cứng tương thích, siết chặt bu lông đến mô-men xoắn được chỉ định bằng các công cụ đã được hiệu chuẩn. Đảm bảo đĩa nằm ngang và ổn định, không bị rung lắc hoặc di chuyển.
5. Đi dây và tích hợp cáp: Định tuyến cáp tín hiệu của đĩa qua các khay cáp tích hợp của tháp để bảo vệ chúng khỏi hư hại môi trường. Kết nối cáp với thiết bị thích hợp (ví dụ: máy phát/máy thu) tại chân tháp hoặc bệ trung gian, đảm bảo cách điện và chống thấm nước thích hợp.
6. Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan để xác nhận đĩa được gắn chắc chắn, giá đỡ còn nguyên vẹn và cáp được sắp xếp hợp lý. Kiểm tra việc truyền tín hiệu của đĩa để xác minh sự liên kết và chức năng, tuân thủ các giao thức an toàn trong suốt quá trình.

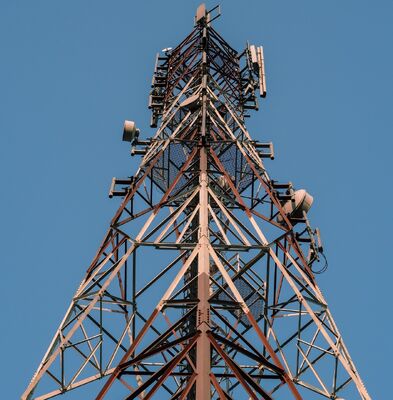

Cấu trúc chính của tháp thép góc 4 chân là gì?

Cấu trúc chính của tháp thép góc 4 chân là một khung tự hỗ trợ được thiết kế để ổn định và chịu tải, bao gồm ba thành phần cốt lõi:

• Bốn chân thép góc thẳng đứng: Các yếu tố chịu tải chính, được làm bằng thép kết cấu chất lượng cao (ví dụ: Q235B, Q345B, Q420; tuân thủ ASTM A36/A572) và được bố trí theo cấu hình đế vuông. Những chân này truyền tổng trọng lượng của tháp (bao gồm thiết bị và tải trọng môi trường) đến nền móng.
• Kết nối giàn: Các thành phần thép chéo (thép góc hoặc thanh giàn) liên kết bốn chân theo chiều ngang và đường chéo. Hệ thống giàn này phân phối tải trọng đều trên toàn bộ cấu trúc, tăng cường độ cứng và chống lại các lực ngang (gió, hoạt động địa chấn), tạo thành kiểu giàn đặc trưng của tháp.
• Thiết kế khung thuôn nhọn: Tháp thu hẹp dần từ đế lên trên (rộng hơn ở dưới, hẹp hơn ở trên), tối ưu hóa tính toàn vẹn của cấu trúc bằng cách tập trung vật liệu ở nơi tải trọng nặng nhất (ở đế) và giảm sức cản của gió ở độ cao lớn hơn.

Các yếu tố cấu trúc bổ sung (ví dụ: bệ thiết bị, thang leo và khay cáp) được tích hợp vào khung chính để hỗ trợ chức năng thực tế, nhưng bốn chân thẳng đứng và các kết nối giàn tạo thành xương sống cấu trúc của tháp.

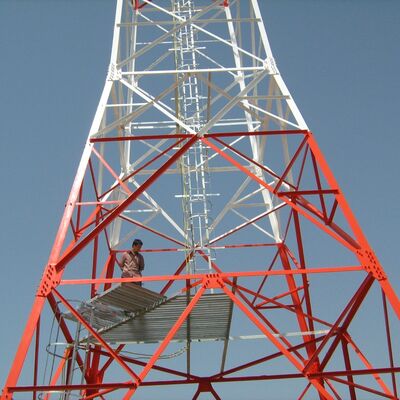

Bệ, thang của tháp thép góc 4 chân

A. Bệ

• Mục đích: Đóng vai trò là một không gian làm việc trên cao, ổn định để lắp đặt, bảo trì hoặc kiểm tra thiết bị (ví dụ: đĩa MW, ăng-ten 5G, thiết bị giám sát) và các thành phần tháp. Nó cũng cung cấp một điểm nghỉ an toàn cho công nhân trong khi leo.
• Tính năng thiết kế: Thường được làm bằng thép mạ kẽm (tuân thủ ASTM A123/ISO 1461 để chống ăn mòn) và được tích hợp vào cấu trúc giàn của tháp ở độ cao được chỉ định. Nền tảng có thể bao gồm lan can an toàn, bề mặt chống trượt và cửa sập để đảm bảo an toàn cho người lao động. Chúng được thiết kế để chịu được trọng lượng của công nhân, dụng cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp.
• Tùy chỉnh: Có thể được thêm vào ở nhiều độ cao dựa trên nhu cầu của dự án (ví dụ: gần các điểm gắn ăng-ten hoặc giữa tháp để bảo trì).

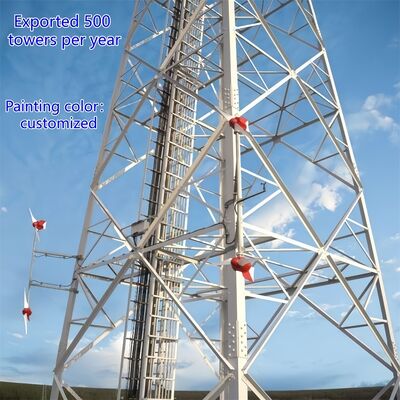

B. Thang

• Mục đích: Một hệ thống tiếp cận an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận các bệ, thiết bị hoặc các phần trên để lắp đặt, kiểm tra hoặc sửa chữa.
• Tính năng thiết kế: Được làm bằng thép mạ kẽm để có độ bền và khả năng chống ăn mòn, với các bậc thang được đặt cách đều nhau (theo tiêu chuẩn an toàn của ngành) để leo thoải mái. Các tính năng an toàn chính bao gồm tay vịn, hệ thống chống rơi (ví dụ: hướng dẫn cáp cho dây nịt) và đôi khi có lồng bao quanh để ngăn ngừa ngã. Thang được gắn theo chiều dọc vào chân tháp hoặc giàn, đảm bảo một con đường an toàn, ổn định.
• Tuân thủ: Được thiết kế phù hợp với các quy định an toàn và tiêu chuẩn ngành (ví dụ: TIA/EIA-222-G/F), ưu tiên bảo vệ người lao động trong quá trình tiếp cận theo chiều dọc.

Cùng nhau, bệ và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả với các thiết bị và thành phần ở độ cao lớn, hỗ trợ hoạt động và bảo trì liên tục.

​

Kiểm tra tháp thép góc mạ kẽm

Mạ kẽm là một phương pháp xử lý bề mặt quan trọng đối với tháp thép góc giàn 4 chân, cung cấp khả năng chống ăn mòn lâu dài để chịu được các điều kiện ngoài trời khắc nghiệt và kéo dài tuổi thọ của tháp trên 20 năm. Dưới đây là tổng quan đơn giản về việc kiểm tra mạ kẽm:

1. Mục tiêu kiểm tra cốt lõi

• Đảm bảo độ dày lớp phủ đủ để bảo vệ chống ăn mòn bền.
• Xác minh tính đồng nhất của lớp phủ kẽm và độ bám dính chắc chắn (ngăn ngừa bong tróc/tróc vảy).
• Kiểm tra không có khuyết tật nghiêm trọng (ví dụ: thép trần, vết nứt, lỗ thủng).
• Tuân thủ các tiêu chuẩn quốc tế (ASTM A123, ISO 1461).

2. Các phương pháp kiểm tra chính (Được thực hiện sau nhà máy và sau khi lắp đặt)

• Độ dày lớp phủ: Sử dụng đồng hồ đo độ dày từ tính (không phá hủy) hoặc micromet (chỉ lấy mẫu phá hủy); tối thiểu 85–120 μm (dày hơn đối với môi trường khắc nghiệt).
• Độ bám dính: Kiểm tra uốn (180°), kiểm tra búa hoặc kiểm tra vết cắt chéo bằng dao—không được phép tách lớp phủ.
• Kiểm tra trực quan: Kiểm tra thép trần, vết nứt, sự tích tụ kẽm không đều hoặc nhiễm bẩn; các bất thường nhỏ có thể chấp nhận được nếu không ảnh hưởng.
• Khả năng chống ăn mòn: Kiểm tra phun muối (ASTM B117/ISO 9227) trong 100–500 giờ (chống gỉ đỏ); phơi nhiễm thực địa dài hạn tùy chọn.
• Phân tích hóa học tùy chọn: AAS/XRF để xác nhận ≥98% độ tinh khiết của kẽm và phát hiện tạp chất.

3. Tiêu chuẩn tuân thủ

Tuân thủ ASTM (A123, B117, A572), ISO (1461, 9227, 898), mã thiết kế tháp (TIA/EIA-222-G/F) và các quy định của địa phương.

4. Kiểm tra tại chỗ sau khi lắp đặt

• Đo lại độ dày tại các mối nối quan trọng.
• Kiểm tra các hư hỏng (vết xước, vết lõm) và sửa chữa bằng sơn giàu kẽm nếu cần.
• Xác minh tính toàn vẹn của lớp phủ tại các lỗ bu lông và các khu vực hao mòn cao.

Việc kiểm tra này đảm bảo độ tin cậy của lớp phủ mạ kẽm, hỗ trợ hiệu suất của tháp trong các ứng dụng cơ sở hạ tầng.

Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Đóng gói & Vận chuyển

Chứng chỉ

​Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự hỗ trợ 
Tháp tự hỗ trợ thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp hình ống được kết nối bằng mặt bích và tháp thép góc được kết nối bằng đai ốc và bu lông. 
Tính năng: 
1. Hệ số tải gió nhỏ, khả năng chống gió mạnh. 
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện. 
Vận chuyển và lắp đặt thuận tiện. 

Tháp thép ống
Tháp ống dùng để chỉ một cấu trúc thép cao tầng tự hỗ trợ với cột tháp được làm bằng ống thép và phần thân tháp có hình tam giác. Các đặc điểm chính của nó là cột tháp ba ống được làm bằng ống thép và phần thân tháp có hình tam giác, là một cấu trúc thép cao tầng khác với thép góc.

Tháp đơn cực

Tháp đơn cực, là một loại thường được sử dụng, với vẻ ngoài đẹp mắt, diện tích nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí và được áp dụng bởi phần lớn các công trình. Thân tháp sử dụng phần hợp lý hơn, được kết nối thông qua bu lông cường độ cao hoặc chồng lên nhau (kết nối trượt). Nó có các đặc điểm dễ lắp đặt và có thể thích ứng với nhiều địa điểm phức tạp.

Tháp có dây néo 
Tháp có dây néo có vẻ ngoài mới lạ và đặc điểm lớn nhất của nó là được gia cố bằng cách sử dụng dây thép. Tháp có dây néo là một loại tháp thông tin liên lạc phổ biến, tiết kiệm và thiết thực. Nó nhẹ hơn và rẻ hơn những loại khác. Nó rất phù hợp với các khu vực địa lý rộng. 

Tháp canh gác
Tháp canh là một tòa nhà đa chức năng chủ yếu được sử dụng để quan sát môi trường xung quanh và đóng một vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên và phong cách kiến trúc thường được phối hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, bệ, tháp và thang, với cấu trúc nhỏ gọn và bền bỉ.

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, trên cơ sở giống như một cây thật, cộng với thiết kế tỉ mỉ, khi được đặt giữa những cây thật trong khu vực tham quan, công viên và quảng trường, nó sẽ là một phần của thiên nhiên. 
Tính năng: 
1. Cấu trúc tinh tế và vẻ ngoài lộng lẫy. 
2. Ổn định cấu trúc mạnh mẽ và tuổi thọ làm việc lâu dài. 
3. Diện tích bao phủ nhỏ và hiệu quả kinh tế lớn.

Dịch vụ của chúng tôi

JIAYAO CO., LTD. là nhà sản xuất tháp viễn thông chuyên nghiệp và được ISO9001 phê duyệt. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và tháp thông tin liên lạc tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác nhau.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp đơn cực, tháp cây thông, tháp có dây néo và tháp canh gác. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và các bộ phận tháp thép. Nguyên liệu thô của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn thép Baowu, Tập đoàn Shougang.
​

Nếu bạn cần, chúng tôi sẽ chào đón bạn 24 giờ một ngày!
