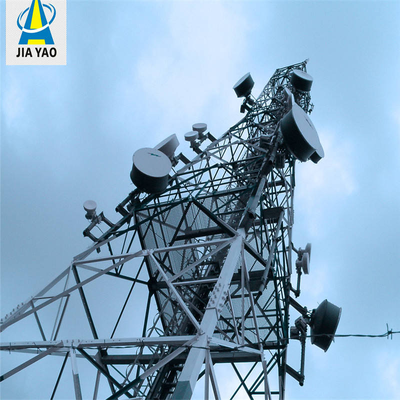

Truyền tín hiệu Tháp truyền thông vô tuyến bằng thép góc 4 chân cho viễn thông

Tháp viễn thông thép góc 4 chân

JIAYAO | Đối tác Tháp Truyền thông Toàn cầu Đáng tin cậy của Bạn
Là một nhà sản xuất chuyên nghiệp tập trung vào tháp thép truyền thông, JIAYAO mang đến hơn 20 năm kinh nghiệm sản xuất và xuất khẩu cho mọi dự án cơ sở hạ tầng viễn thông. Chúng tôi cung cấp hơn 1.000 tháp hoàn chỉnh ra thị trường toàn cầu hàng năm, với khối lượng xuất khẩu hàng năm đạt 10 triệu đô la Mỹ. Đến nay, các giải pháp tháp của chúng tôi đã được triển khai thành công tại 55 quốc gia trên Đông Nam Á, Trung Đông, Mỹ Latinh, Châu Phi và hơn thế nữa.
Chúng tôi cung cấp đầy đủ các dịch vụ tùy chỉnh OEM/ODM để đáp ứng mọi yêu cầu dự án cụ thể của bạn. Từ tháp di động dạng lưới 5G tiêu chuẩn, cột đơn và tháp dây, đến các tháp ứng dụng chuyên biệt được chế tạo cho các khu mỏ, trang trại gió và các kịch bản thời tiết khắc nghiệt, chúng tôi có thể điều chỉnh giải pháp tối ưu cho yêu cầu của bạn.
Được hỗ trợ bởi kiểm soát chất lượng nghiêm ngặt, khả năng giao hàng toàn cầu trưởng thành và hỗ trợ kỹ thuật đầy đủ, chúng tôi đã là đối tác đáng tin cậy trong thời gian dài cho các nhà khai thác viễn thông, nhà thầu EPC và nhà tích hợp dự án trên toàn thế giới.

Cuộn xuống để xem thông số kỹ thuật chi tiết của sản phẩm, các trường hợp dự án và giải pháp tùy chỉnh.  ↓↓↓

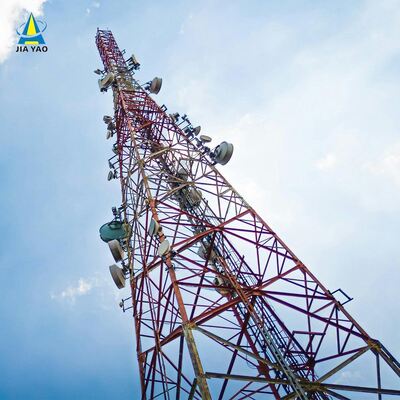

Tháp lưới thép góc 4 chân là một cấu trúc thép tự đứng, cường độ cao được thiết kế để hỗ trợ cơ sở hạ tầng quan trọng. Đặc trưng bởi khung bốn chân đế vuông và các kết nối lưới đan chéo, nó đóng vai trò là xương sống đáng tin cậy cho truyền thông, truyền tải điện và các ứng dụng công nghiệp khác trên toàn thế giới. Không giống như tháp dây dựa vào dây bên ngoài để ổn định, thiết kế tự hỗ trợ này đứng độc lập, làm cho nó có thể thích ứng với nhiều môi trường khác nhau từ khu vực đô thị đến các vùng xa xôi.

Là một trụ cột của cơ sở hạ tầng hiện đại, tháp lưới thép góc 4 chân kết hợp độ bền, tính linh hoạt và tính thực tế để đáp ứng nhu cầu ngày càng tăng của các lĩnh vực truyền thông, năng lượng và giám sát. Thiết kế trưởng thành và hiệu suất đáng tin cậy của nó làm cho nó trở thành lựa chọn ưu tiên cho các dự án trên toàn thế giới.

Mô tả Sản phẩm

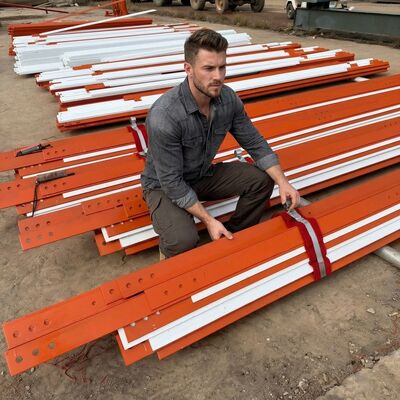

Chi tiết đóng gói: Tháp viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.

Giao hàng:Vận chuyển trong 20 ngày sau khi thanh toán từ cảng Thiên Tân

Các bộ phận tháp: Một tháp thép được tách thành nhiều bó.

Bu lông: Túi Pacrum.lon hoặc thép

Chúng tôi chuyên thiết kế và sản xuất tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và an ninh. Dưới đây là thông tin chi tiết về sản phẩm:

Cấu trúc lưới của tháp thép góc 4 chân là gì?

Cấu trúc lưới của tháp thép góc 4 chân là một khung dạng giàn đan chéo, kết nối bốn chân thép góc thẳng đứng của tháp. Bao gồm các bộ phận thép được kết nối với nhau (thường là thép góc hoặc thanh lưới), nó tạo thành một mô hình mạng lưới phân phối tải trọng—bao gồm trọng lượng của chính tháp, trọng lượng thiết bị, gió, lực địa chấn và tải trọng băng—đều trên cả bốn chân. Cấu trúc này được tích hợp xuyên suốt chiều cao của tháp, bổ sung cho thiết kế thuôn nhọn của tháp (rộng hơn ở chân đế, hẹp hơn ở đỉnh) để tăng cường tính toàn vẹn và ổn định cấu trúc. Cấu hình lưới cân bằng giữa cường độ cao và hiệu suất nhẹ, giảm thiểu việc sử dụng vật liệu đồng thời tối đa hóa khả năng chịu tải và khả năng chống chịu các điều kiện môi trường khắc nghiệt. Nó cũng tạo điều kiện cho luồng không khí, giảm sức cản của gió và cải thiện hơn nữa sự ổn định tổng thể của tháp.

Làm thế nào để lắp đĩa MW trên tháp thép góc 4 chân?​

Việc lắp đặt đĩa vi sóng (MW) trên tháp thép góc 4 chân tuân theo một quy trình có hệ thống, tuân thủ các quy định an toàn:

1. Chuẩn bị trước khi lắp đặt: Xác minh khả năng chịu tải của tháp để đảm bảo nó có thể chịu được trọng lượng của đĩa MW (bao gồm đĩa, giá đỡ và phần cứng liên quan). Kiểm tra xem thiết kế của tháp có tuân thủ các tiêu chuẩn liên quan (ví dụ: TIA/EIA-222-G/F) cho việc lắp đặt thiết bị hay không.
2. Lắp đặt giá đỡ: Gắn các giá đỡ ăng-ten/vi sóng chuyên dụng (được cung cấp cùng với tháp hoặc chế tạo tùy chỉnh) vào các điểm lắp đặt được chỉ định trước trên thân tháp hoặc bệ thiết bị. Các giá đỡ này được cố định bằng bu lông cường độ cao (tuân thủ ISO 898 cấp 6.8/8.8) để đảm bảo kết nối chắc chắn với cấu trúc lưới hoặc chân tháp.
3. Nâng và định vị đĩa: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường ở các phần trên của tháp hoặc bệ thiết bị chuyên dụng). Đảm bảo đĩa được căn chỉnh với đường truyền thông điểm-tới-điểm dự kiến (điều chỉnh góc phương vị và góc nâng theo yêu cầu).
4. Cố định đĩa: Gắn đĩa MW vào các giá đỡ đã lắp đặt trước bằng phần cứng tương thích, siết chặt bu lông theo mô-men xoắn quy định bằng các dụng cụ đã được hiệu chuẩn. Đảm bảo đĩa được cân bằng và ổn định, không bị rung lắc hoặc di chuyển.
5. Định tuyến và tích hợp cáp: Định tuyến cáp tín hiệu của đĩa qua các khay cáp tích hợp của tháp để bảo vệ chúng khỏi hư hại do môi trường. Kết nối cáp với thiết bị phù hợp (ví dụ: bộ phát/bộ thu) tại chân tháp hoặc bệ trung gian, đảm bảo cách điện và chống thấm nước đúng cách.
6. Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan để xác nhận đĩa được lắp đặt chắc chắn, giá đỡ còn nguyên vẹn và cáp được sắp xếp gọn gàng. Kiểm tra truyền tín hiệu của đĩa để xác minh căn chỉnh và chức năng, tuân thủ các quy trình an toàn trong suốt quá trình.

Cấu trúc chính của tháp thép góc 4 chân là gì?

Cấu trúc chính của tháp thép góc 4 chân là một khung tự hỗ trợ được thiết kế để ổn định và chịu tải, bao gồm ba thành phần cốt lõi:

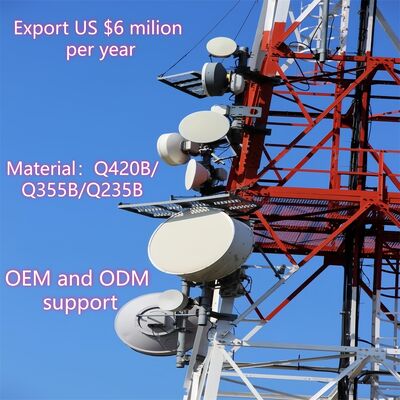

• Bốn chân thép góc thẳng đứng: Các bộ phận chịu tải chính, được làm bằng thép kết cấu chất lượng cao (ví dụ: Q235B, Q345B, Q420; tuân thủ ASTM A36/A572) và được bố trí theo cấu hình đế vuông. Các chân này truyền toàn bộ trọng lượng của tháp (bao gồm thiết bị và tải trọng môi trường) xuống móng.
• Kết nối giàn lưới: Các bộ phận thép đan chéo (thép góc hoặc thanh lưới) liên kết bốn chân theo chiều ngang và đường chéo. Hệ thống giàn này phân phối tải trọng đều trên toàn bộ cấu trúc, tăng cường độ cứng và chống lại các lực ngang (gió, hoạt động địa chấn), tạo thành hoa văn lưới đặc trưng của tháp.
• Thiết kế khung thuôn nhọn: Tháp thu hẹp dần từ chân đế lên đỉnh (rộng hơn ở dưới, hẹp hơn ở trên), tối ưu hóa tính toàn vẹn cấu trúc bằng cách tập trung vật liệu ở nơi tải trọng nặng nhất (ở chân đế) và giảm sức cản của gió ở các độ cao lớn hơn.

Các bộ phận kết cấu bổ sung (ví dụ: bệ thiết bị, thang leo và khay cáp) được tích hợp vào khung chính để hỗ trợ chức năng thực tế, nhưng bốn chân thẳng đứng và kết nối giàn lưới tạo thành xương sống cấu trúc của tháp.

Bệ, thang của tháp thép góc 4 chân

A. Bệ

• Mục đích: Cung cấp một không gian làm việc trên cao, ổn định để lắp đặt, bảo trì hoặc kiểm tra thiết bị (ví dụ: đĩa MW, ăng-ten 5G, thiết bị giám sát) và các bộ phận của tháp. Nó cũng cung cấp một điểm nghỉ an toàn cho công nhân trong quá trình leo trèo.
• Đặc điểm thiết kế: Thường được làm bằng thép mạ kẽm (tuân thủ ASTM A123/ISO 1461 về chống ăn mòn) và tích hợp vào cấu trúc lưới của tháp ở các độ cao được chỉ định. Bệ có thể bao gồm lan can an toàn, bề mặt chống trượt và cửa sập để đảm bảo an toàn cho công nhân. Chúng được thiết kế để chịu trọng lượng của công nhân, công cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp.
• Tùy chỉnh: Có thể được thêm vào ở nhiều độ cao khác nhau tùy theo nhu cầu dự án (ví dụ: gần các điểm lắp đặt ăng-ten hoặc giữa tháp để bảo trì).

B. Thang

• Mục đích: Một hệ thống tiếp cận an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận bệ, thiết bị hoặc các phần trên cao để lắp đặt, kiểm tra hoặc sửa chữa.
• Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm để có độ bền và khả năng chống ăn mòn, với các bậc thang cách đều nhau (theo tiêu chuẩn an toàn công nghiệp) để leo trèo thoải mái. Các tính năng an toàn chính bao gồm tay vịn, hệ thống chống rơi (ví dụ: dẫn hướng cáp cho dây đai an toàn) và đôi khi là lồng bảo vệ để ngăn ngừa té ngã. Thang được gắn thẳng đứng vào chân tháp hoặc giàn lưới, đảm bảo một lối đi an toàn, ổn định.

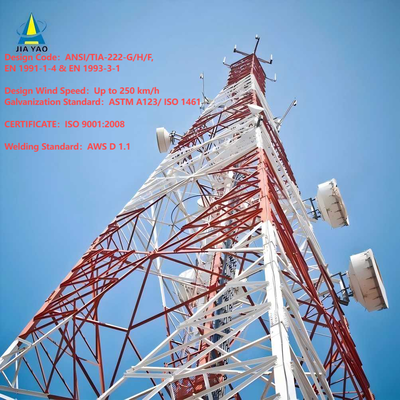

• Tuân thủ: Được thiết kế theo quy định an toàn và tiêu chuẩn công nghiệp (ví dụ: TIA/EIA-222-G/F), ưu tiên bảo vệ người lao động trong quá trình tiếp cận theo chiều dọc.

Cùng nhau, bệ và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả các thiết bị và bộ phận ở độ cao lớn, hỗ trợ hoạt động và bảo trì liên tục.

​

Kiểm tra tháp thép góc mạ kẽm

Mạ kẽm là một phương pháp xử lý bề mặt quan trọng đối với tháp lưới thép góc 4 chân, cung cấp khả năng chống ăn mòn lâu dài để chống chịu các điều kiện ngoài trời khắc nghiệt và kéo dài tuổi thọ của tháp hơn 20 năm. Dưới đây là tổng quan đơn giản hóa về kiểm tra mạ kẽm của nó:

1. Mục tiêu kiểm tra cốt lõi

• Đảm bảo độ dày lớp phủ đủ để bảo vệ chống ăn mòn bền lâu.
• Xác minh độ đồng đều của lớp phủ kẽm và độ bám dính mạnh (ngăn bong tróc/nứt).
• Kiểm tra không có lỗi nghiêm trọng (ví dụ: thép trần, vết nứt, lỗ rỗ).
• Tuân thủ các tiêu chuẩn quốc tế (ASTM A123, ISO 1461).

2. Các phương pháp kiểm tra chính (Thực hiện sau nhà máy và sau khi lắp đặt)

• Độ dày lớp phủ: Sử dụng máy đo độ dày từ tính (không phá hủy) hoặc thước cặp (chỉ lấy mẫu phá hủy); tối thiểu 85–120 μm (dày hơn cho môi trường khắc nghiệt).
• Độ bám dính: Kiểm tra uốn (180°), kiểm tra búa hoặc kiểm tra cắt ô vuông bằng dao—không được phép bong tróc lớp phủ.
• Kiểm tra trực quan: Kiểm tra thép trần, vết nứt, lớp kẽm tích tụ không đều hoặc nhiễm bẩn; các bất thường nhỏ có thể chấp nhận được nếu không ảnh hưởng.
• Khả năng chống ăn mòn: Kiểm tra phun muối (ASTM B117/ISO 9227) trong 100–500 giờ (chống gỉ đỏ); kiểm tra phơi nhiễm thực địa dài hạn tùy chọn.
• Phân tích hóa học tùy chọn: AAS/XRF để xác nhận độ tinh khiết kẽm ≥98% và phát hiện tạp chất.

3. Tiêu chuẩn tuân thủ

Tuân thủ ASTM (A123, B117, A572), ISO (1461, 9227, 898), mã thiết kế tháp (TIA/EIA-222-G/F) và các quy định địa phương.

4. Kiểm tra điểm sau khi lắp đặt

• Đo lại độ dày tại các mối nối quan trọng.
• Kiểm tra hư hỏng (vết trầy xước, vết lõm) và sơn lại bằng sơn giàu kẽm nếu cần.
• Xác minh tính toàn vẹn của lớp phủ tại các lỗ bu lông và các khu vực chịu mài mòn cao.

Việc kiểm tra này đảm bảo độ tin cậy của lớp phủ mạ kẽm, hỗ trợ hiệu suất của tháp trong các ứng dụng cơ sở hạ tầng.

Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Đóng gói & Vận chuyển

Chứng chỉ

​Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự đứng 
Tháp tự đứng thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng đai ốc và bu lông. 
Đặc điểm: 
1. Hệ số tải trọng gió nhỏ, chống gió mạnh. 
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện. 
Vận chuyển và lắp đặt thuận tiện.

Tháp thép ống
Tháp ống đề cập đến một cấu trúc thép cao tầng tự hỗ trợ với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là ba cột tháp ống được làm bằng ống thép và phần thân tháp có hình tam giác, đây là một cấu trúc thép cao tầng khác với thép góc.

Tháp cột đơn

Tháp cột đơn, là một loại phổ biến, có ngoại hình đẹp, chiếm diện tích nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí, và được đa số các công trình áp dụng. Thân tháp có tiết diện hợp lý hơn, được kết nối bằng bu lông cường độ cao hoặc nối chồng (nối trượt). Nó có đặc điểm lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa hình phức tạp.

Tháp dây 
Tháp dây có ngoại hình mới lạ, và đặc điểm lớn nhất của nó là được gia cố bằng dây thép. Tháp dây là một loại tháp truyền thông phổ biến, kinh tế và thiết thực. Nó nhẹ hơn và rẻ hơn các loại khác. Nó rất phù hợp với các khu vực địa lý rộng lớn. 

Tháp canh gác
Tháp canh là một tòa nhà đa chức năng chủ yếu dùng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên, và phong cách kiến trúc thường phù hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, bệ, tháp và thang, với cấu trúc nhỏ gọn và bền vững.

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây sinh học, trên cơ sở giống như cây thật, cộng với thiết kế tỉ mỉ, khi đặt giữa những cây thật trong khu vực tham quan, công viên và quảng trường, nó sẽ là một phần của thiên nhiên. 
Đặc điểm: 
1. Cấu trúc tinh xảo và ngoại hình lộng lẫy. 
2. Độ ổn định cấu trúc mạnh mẽ và tuổi thọ làm việc dài. 
3. Diện tích chiếm dụng nhỏ và hiệu quả kinh tế cao.

Dịch vụ của chúng tôi

JIAYAO CO., LTD. là nhà sản xuất tháp viễn thông chuyên nghiệp và được ISO9001 phê duyệt. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và tháp truyền thông tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp cột đơn, tháp cây thông, tháp dây và tháp canh gác. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và bộ phận tháp thép. Nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn Thép Baowu, Tập đoàn Thép Shougang.
​
