Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: JIAYAO
Chứng nhận: ISO9001:2008 SGS COC
Số mô hình: Tháp góc 3 chân
Thanh toán:
Số lượng đặt hàng tối thiểu: >=4 tấn
Giá bán: >=4 Tons,US$1300;>=100 Tons,US$1000
chi tiết đóng gói: 20GP hoặc 40HQ
Thời gian giao hàng: Thời gian giao hàng: 30 ngày sau khi nhận tiền gửi 30%
Điều khoản thanh toán: L/C, T/T
Khả năng cung cấp: 500 tấn mỗi tháng
Tiếp xúc nói chuyện ngay.

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Sự miêu tả
Tên sản phẩm: Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng Tiêu chuẩn: ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1

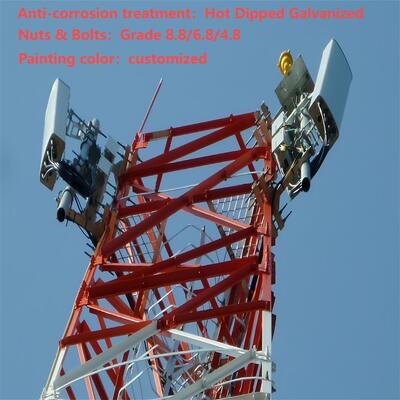

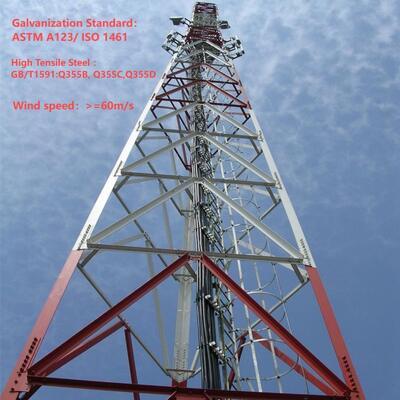

Tiêu chuẩn mạ điện: ASTM A123/ ISO 1461 Vật liệu: Thép góc Q235 Q355 Q420 ASTM A36 A572 Gr50
Đai ốc & Bu lông: Lớp 8,8/6,8/4,8 Tốc độ gió: ≥60M/giây
Chiều cao: Có thể tùy chỉnh (thường là 10m đến 100m) Thời gian sống: Hơn 20 năm
Xử lý chống ăn mòn: Mạ kẽm nhúng nóng Tuân thủ tiêu chuẩn: Đạt tiêu chuẩn ISO và IEC
Tải ăng-ten: Lên đến 12 ăng-ten loại nền tảng: Nền bê tông

Tháp thép góc tự đứng 3 chân cho Trạm gốc Viễn thông 5G với Cấu trúc Thép Mạ Kẽm Nhúng Nóng

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng



Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp thép góc 3 chânthuộc lĩnh vực kỹ thuật sản xuất thiết bị viễn thông, đặc biệt liên quan đến tháp viễn thông không dây hình tam giác, bao gồm thân tháp, cột thu lôi, thân tháp được tạo thành từ các đoạn thân tháp hình tam giác ghép lại, chân tháp được cố định trên mặt đất, cột thu lôi vươn ra khỏi đỉnh tháp, thân tháp là các đoạn thân tháp có độ dốc bằng nhau hoặc độ dốc thay đổi một lần, mặt cắt ngang thân tháp là thép góc, cấu trúc bao quanh thanh giằng hình tam giác đều, thân tháp được trang bị nhiều sàn thao tác tuần tự từ trên xuống dưới. Mô hình tiện ích mô tả một tháp viễn thông không dây hình tam giác có ưu điểm an toàn và đáng tin cậy, cấu trúc đơn giản.
Mô tả sản phẩm

Thiết kế
1. Mã thiết kế ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
Thép kết cấu
2. Cấp Thép cacbon thấp Thép cường độ cao
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q355B, Q355C,Q355D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. Tốc độ gió thiết kế Lên đến 250 km/h
4. Độ võng cho phép 0.5 ~1.0 độ @ tốc độ hoạt động
5. Độ bền kéo (Mpa) 360~510 470~630
6. Giới hạn chảy (t≤16mm) (Mpa) 235 355
7. Độ giãn dài (%) 20 24
8. Độ bền va đập KV (J) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
Bu lông & Đai ốc
9. Cấp Cấp 4.8, 6.8, 8.8
10. Tiêu chuẩn tính chất cơ học
10.1 Bu lông ISO 898-1
10.2 Đai ốc ISO 898-2
10.3 Vòng đệm ISO 6507-1
11. Tiêu chuẩn kích thước
11.1 Bu lông DIN7990, DIN931, DIN933
11.2 Đai ốc ISO4032, ISO4034
11.3 Vòng đệm DIN7989, DIN127B, ISO7091

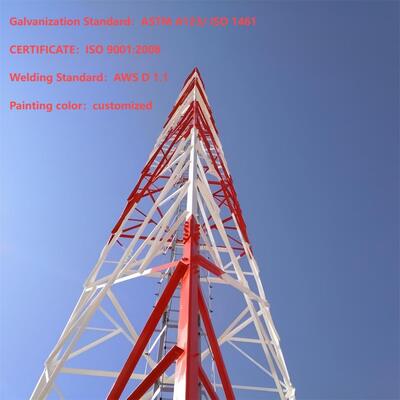

Hàn
12. Phương pháp Hàn hồ quang có khí bảo vệ CO2 & Hàn hồ quang chìm (SAW)
13. Tiêu chuẩn AWS D1.1
Mạ kẽm
14. Tiêu chuẩn mạ kẽm cho các cấu kiện thép ISO 1461 hoặc ASTM A123
15. Tiêu chuẩn mạ kẽm cho bu lông và đai ốc ISO 1461 hoặc ASTM A153

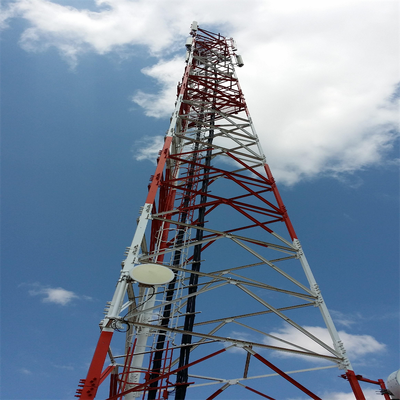

Thân tháp thép góc 3 chân là gì?

Thân tháp thép góc 3 chân là cấu trúc chịu lực cốt lõi của tháp, đặc trưng bởi cấu hình tam giác. Nó bao gồm ba chân thép thẳng đứng (hoặc cột) nối với nhau ở đỉnh, với các thanh nối thép góc bổ sung nối các chân trong suốt chiều cao. Thường được chế tạo từ các cấu kiện thép mạ kẽm, thân tháp được thiết kế để chịu được cả tải trọng thẳng đứng (ví dụ: trọng lượng của ăng-ten, thiết bị và chính tháp) và tải trọng ngang (ví dụ: gió, tuyết hoặc lực địa chấn) một cách hiệu quả. Thiết kế góc cạnh và khung tam giác của nó mang lại sự ổn định vượt trội, ngay cả trong điều kiện môi trường khắc nghiệt, trong khi thép mạ kẽm đảm bảo khả năng chống ăn mòn và độ bền lâu dài. Thân tháp đóng vai trò là cấu trúc hỗ trợ chính để lắp đặt thiết bị viễn thông, truyền tải điện hoặc giám sát.
Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

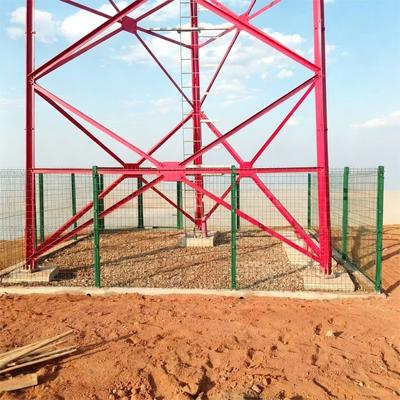

Chân tháp thép góc 3 chân là gì?

Phần "chân" của tháp thép góc 3 chân đề cập đến phần đế của mỗi chân thẳng đứng, nơi tiếp xúc với móng tháp. Đây là một bộ phận quan trọng chịu trách nhiệm truyền toàn bộ trọng lượng của tháp và tải trọng của nó (thiết bị, gió, v.v.) xuống móng bên dưới, đảm bảo cấu trúc được neo chắc chắn vào mặt đất. Các chân tháp thường được thiết kế với các tấm nối, bu lông hoặc điểm neo để gắn chặt vào móng bê tông hoặc bê tông cốt thép. Được chế tạo từ thép mạ kẽm cường độ cao (tương tự như thân tháp), các chân tháp được thiết kế để chống lại lực cắt, lực căng và lực nén, ngăn tháp bị dịch chuyển hoặc đổ. Thiết kế của chúng được tùy chỉnh theo điều kiện địa chất của địa điểm, đảm bảo khả năng tương thích với móng để đạt được sự ổn định tối đa.
Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng
Thang và khay cáp của tháp thép góc 3 chân là gì?



  • Thang: Một bộ phận an toàn để tiếp cận được lắp đặt dọc theo thân tháp, cung cấp một lối đi an toàn cho công nhân leo lên đỉnh (hoặc các sàn trung gian) để lắp đặt, bảo trì hoặc kiểm tra. Thang thường được làm bằng thép mạ kẽm để chống ăn mòn và tăng cường độ, với các bậc thang được bố trí theo khoảng cách tiêu chuẩn để leo trèo thoải mái. Chúng có thể bao gồm các tính năng an toàn như tay vịn, hệ thống chống rơi hoặc lồng bảo vệ để bảo vệ công nhân khỏi bị ngã.
  • Khay cáp: Một kênh hoặc khay cấu trúc được gắn trên thân tháp, được thiết kế để sắp xếp, hỗ trợ và bảo vệ cáp (ví dụ: cáp viễn thông, cáp điện hoặc dây tín hiệu) chạy giữa đế tháp và thiết bị ở trên đỉnh. Khay cáp giữ cho cáp gọn gàng, ngăn ngừa rối hoặc hư hỏng do các yếu tố môi trường (gió, mưa, bức xạ UV) và tạo điều kiện thuận lợi cho việc tiếp cận dễ dàng để bảo trì. Giống như các bộ phận tháp khác, chúng thường được làm bằng thép mạ kẽm để đảm bảo độ bền và khả năng tương thích với thiết kế chống ăn mòn của tháp. Cùng nhau, thang và khay cáp nâng cao chức năng của tháp bằng cách cho phép tiếp cận an toàn và quản lý cáp hiệu quả.


Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng
Làm thế nào để lắp đặt tháp thép góc 3 chân?

Việc lắp đặt tháp thép góc 3 chân tuân theo một quy trình có hệ thống, tập trung vào an toàn:

  1. Khảo sát địa điểm và chuẩn bị móng: Đầu tiên, tiến hành khảo sát địa điểm chi tiết để xác định vị trí tối ưu, đánh giá điều kiện địa chất và xác định các ràng buộc tiềm ẩn về môi trường hoặc cấu trúc (ví dụ: tốc độ gió, hoạt động địa chấn). Sau đó, xây dựng một móng vững chắc (thường là bê tông hoặc bê tông cốt thép) phù hợp với trọng lượng và yêu cầu tải trọng của tháp. Móng phải bằng phẳng và được neo chắc chắn vào mặt đất để hỗ trợ chân tháp.
  2. Lắp ráp các bộ phận tháp: Vận chuyển các bộ phận được chế tạo sẵn (chân thép, thanh nối, thang, khay cáp) đến công trường. Lắp ráp thân tháp hình tam giác tại công trường: căn chỉnh ba chân, gắn các thanh nối góc để tạo thành cấu trúc tháp và lắp đặt các bộ phận phụ trợ như thang và khay cáp trong quá trình lắp ráp.
  3. Dựng tháp: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng tháp đã lắp ráp (hoặc các bộ phận của nó, đối với các tháp cao hơn) vào vị trí thẳng đứng. Cẩn thận căn chỉnh chân tháp với các điểm neo của móng và cố định chúng bằng bu lông hoặc neo để khóa tháp vào vị trí.
  4. Lắp đặt thiết bị: Lắp đặt thiết bị dự kiến (ví dụ: ăng-ten, đĩa vi sóng, đường dây tải điện) trên sàn đỉnh tháp hoặc các điểm lắp đặt được chỉ định. Luồn cáp qua khay cáp đã lắp đặt sẵn, kết nối thiết bị với đế.
  5. Kiểm soát chất lượng và kiểm tra an toàn: Tiến hành kiểm tra chất lượng nghiêm ngặt để xác minh tính toàn vẹn cấu trúc của tháp (ví dụ: độ chặt của bu lông, độ thẳng hàng của các bộ phận, khả năng chống ăn mòn). Thực hiện các quy trình an toàn trong suốt quá trình lắp đặt (ví dụ: bảo vệ chống rơi cho công nhân, kiểm tra tải trọng thiết bị) để đảm bảo tuân thủ các tiêu chuẩn ngành. Các kiểm tra cuối cùng xác nhận tháp ổn định, thiết bị được lắp đặt đúng cách và tất cả các hệ thống hoạt động như dự kiến.

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng
Kiểm tra tháp thép góc mạ kẽm.

Mạ kẽm là một quy trình quan trọng đối với các tháp thép góc (như tháp thép góc 3 chân), vì nó mang lại khả năng chống ăn mòn và kéo dài tuổi thọ của cấu trúc trong môi trường ngoài trời, khắc nghiệt (ví dụ: tiếp xúc với gió, mưa, độ ẩm và các chất ô nhiễm công nghiệp). Để đảm bảo lớp phủ mạ kẽm đáp ứng các tiêu chuẩn chất lượng và hoạt động như mong đợi, một loạt các quy trình kiểm tra nghiêm ngặt được thực hiện.

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng
Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Đóng gói & Vận chuyển

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóngTháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng​

Khách hàng hợp tác

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

​​

Chứng nhận

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng​



Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!





Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự đứng 
Tháp tự đứng thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng bu lông và đai ốc. 
Đặc điểm: 
1. Hệ số tải trọng gió nhỏ, chống gió mạnh. 
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện. 
Thuận tiện cho việc vận chuyển và lắp đặt. 



Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng





Tháp thép ống
Tháp ống đề cập đến một cấu trúc thép cao tầng tự đứng với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là ba cột tháp ống được làm bằng ống thép và phần thân tháp có hình tam giác, đây là một cấu trúc thép cao tầng khác với thép góc.

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp đơn thân

Tháp đơn thân, là một loại phổ biến, có vẻ ngoài đẹp mắt, chiếm diện tích nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí, và được đa số các công trình áp dụng. Thân tháp có tiết diện hợp lý hơn, được kết nối bằng bu lông cường độ cao hoặc ghép nối (kết nối trượt). Nó có đặc điểm lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa hình phức tạp.

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng



Tháp dây neo 
Tháp dây neo có vẻ ngoài mới lạ, và đặc điểm lớn nhất của nó là được gia cố bằng cách sử dụng dây thép neo. Tháp dây neo là một loại tháp viễn thông phổ biến, kinh tế và thiết thực. Nó nhẹ hơn và rẻ hơn các loại khác. Nó rất phù hợp cho các khu vực địa lý rộng lớn. 

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóngTháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp canh gác
Tháp canh là một tòa nhà đa chức năng chủ yếu dùng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên, và phong cách kiến trúc thường phối hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, sàn, tháp và thang, với cấu trúc nhỏ gọn và bền vững.

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây mô phỏng, có đế giống như cây thật, cộng với thiết kế tỉ mỉ, khi đặt giữa những cây thật trong khu vực tham quan, công viên và quảng trường, nó sẽ là một phần của thiên nhiên. 
Đặc điểm: 
1. Cấu trúc tinh xảo và vẻ ngoài lộng lẫy. 
2. Độ ổn định cấu trúc mạnh mẽ và tuổi thọ làm việc dài. 
3. Diện tích chiếm dụng nhỏ và hiệu quả kinh tế cao.

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng

Dịch vụ của chúng tôi

JIAYAO CO., LTD. là nhà sản xuất tháp viễn thông chuyên nghiệp và được chứng nhận ISO9001. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và tháp viễn thông tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp đơn thân, tháp cây thông, tháp dây neo và tháp canh gác. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và bộ phận tháp thép. Nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn Thép Baowu, Tập đoàn Shougang.

​Tháp truyền thông thép góc 3 chân tự hỗ trợ cho trạm gốc viễn thông 5G với kết cấu thép mạ kẽm nhúng nóng



Câu hỏi thường gặp

Q: MOQ chấp nhận được là gì?
A: MOQ chấp nhận được của chúng tôi là 1 bộ. Bất kỳ đơn đặt hàng dùng thử với số lượng nhỏ đều được chào đón.

Q: Thời gian giao hàng là bao lâu?
A: Trong vòng 25 ngày sau khi nhận tiền đặt cọc.

Q: Thời hạn thanh toán chấp nhận được là gì?
A: TT, L/C, Paypal, Western Union, .

Q: Bạn có thể làm OEM cho tôi không?
A: Chúng tôi chấp nhận tất cả các đơn đặt hàng OEM chỉ cần liên hệ với chúng tôi và cho chúng tôi thiết kế của bạn, chúng tôi sẽ cung cấp cho bạn một mức giá hợp lý.

Q: Khi nào tôi có thể nhận được báo giá?
A: Chúng tôi thường báo giá cho bạn trong vòng 24 giờ sau khi nhận được yêu cầu của bạn. Nếu bạn rất khẩn cấp để nhận báo giá, vui lòng gọi cho chúng tôi hoặc cho chúng tôi biết qua email, để chúng tôi có thể ưu tiên yêu cầu của bạn.

Q: Tiêu chuẩn cấu trúc tháp viễn thông của bạn có phải là ANSI / TIA/ EIA-222-G không?
A: Có.

Q: Tiêu chuẩn mạ kẽm nhúng nóng có phải là ASTM A 123/153 không?
A: Có.

Q: Bạn có thể cung cấp một cuốn sách tính toán không?
A: Có, nhưng bạn cần trả tiền cho cuốn sách tính toán.

Q: Tuổi thọ sản phẩm của bạn là bao lâu?
A: 50 năm.
Q; Cấu trúc tháp có phải là nguyên khối không?
A: Không, chúng tôi có thể thiết kế và sản xuất theo yêu cầu của khách hàng.

Q: Phương thức thanh toán của bạn là gì?
A: 30% bằng T/T làm tiền đặt cọc, số dư bằng T/T hoặc L/C khi nhìn thấy.
