Thông tin chi tiết sản phẩm:
Tiếp xúc
nói chuyện ngay.
|
| Tên sản phẩm: | Tháp viễn thông đơn cực bằng thép mạ kẽm tự hỗ trợ 15m-50m Cột tín hiệu ăng-ten GSM 5G | Chứng nhận: | ISO9001:2008 COC |
|---|---|---|---|
| Tiêu chuẩn mạ kẽm: | ASTM A123/ ISO 1461 | Thời gian sống: | Hơn 30 năm |
| Tốc độ gió: | >=60M/giây | mạ kẽm: | Mạ kẽm nhúng nóng |
| Độ cao: | 15-50m | Đai ốc & Bu lông: | Lớp 8.8/6.8/4.8 |
| kiểu: | Tháp viễn thông | Màu sắc vẽ: | tùy chỉnh |
| Hệ thống leo núi: | Thang hoặc thiết bị leo núi an toàn | Cấu trúc cực: | Nhiều khuôn mặt |
| Màu sắc: | Bạc | Yêu cầu: | tùy theo thứ tự |
| Chân đế ăng-ten: | 2-4 PC | ||
| Làm nổi bật: | Tháp độc cực thép galvanized,Mái tín hiệu ăng-ten 5G,tháp viễn thông tự hỗ trợ |
||
CÔNG TY TNHH JIAYAO
Mô tả sản phẩm
1. Chi tiết chính:
Xuất xứ: Hà Bắc, Trung Quốc (Đại lục) ; Tên thương hiệu: Jaoyao hoặc OEM ; Số model: Cột viễn thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Cột viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong vòng 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các bộ phận của cột: Một cột thép được tách thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc thùng thép.
| Thiết kế | ||

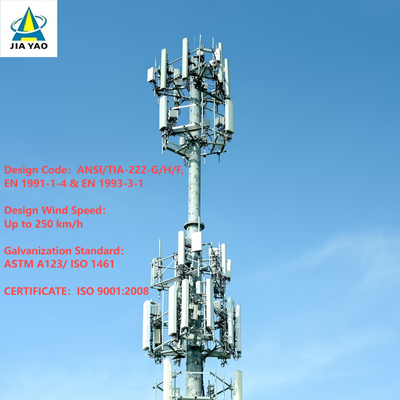

| 1. Mã thiết kế | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| Thép kết cấu | ||
| 2. Mác thép | Thép cacbon thấp | Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Tốc độ gió thiết kế | Lên đến 250 km/h | |
| 4. Độ võng cho phép | 0,5 ~1,0 độ @ tốc độ hoạt động | |
| 5. Độ bền kéo (Mpa) | 360~510 | 470~630 |
| 6. Giới hạn chảy (t≤16mm) (Mpa) | 355 | 235 |
| 7. Độ giãn dài (%) | 20 | 24 |
| 8. Độ bền va đập KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Bu lông & Đai ốc | ||
| 9. Mác thép | Cấp 4.8, 6.8, 8.8 | |
| 10. Tiêu chuẩn về tính chất cơ học | ||
| 10.1 Bu lông | ISO 898-1 | |
| 10.2 Đai ốc | ISO 898-2 | |
| 10.3 Vòng đệm | ISO 6507-1 | |
| 11. Tiêu chuẩn về kích thước | ||
| 11.1 Bu lông | DIN7990, DIN931, DIN933 | |
| 11.2 Đai ốc | ISO4032, ISO4034 | |
| 11.3 Vòng đệm | DIN7989, DIN127B, ISO7091 | |
| Hàn | ||
| 12. Phương pháp | Hàn hồ quang dùng khí CO2 và Hàn hồ quang chìm (SAW) | |

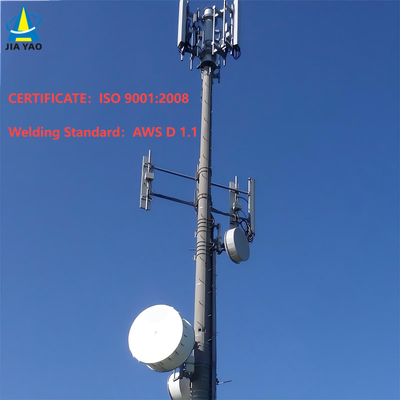

| 13. Tiêu chuẩn | AWS D1.1 | |
| Đánh dấu | ||
| 14. Phương pháp đánh dấu các bộ phận | Dập bằng máy ép thủy lực | |
| Mạ kẽm | ||
| 15. Tiêu chuẩn mạ kẽm các cấu kiện thép | ISO 1461 hoặc ASTM A123 | |
| 16. Tiêu chuẩn mạ kẽm bu lông và đai ốc | ISO 1461 hoặc ASTM A153 | |
| Kiểm tra | ||
| 17. Kiểm tra tại nhà máy | Kiểm tra độ bền kéo, Phân tích thành phần, Kiểm tra Sharpy (kiểm tra va đập), Uốn nguội, Kiểm tra Preece, Kiểm tra búa |
|
| Năng lực | ||
| 18. Năng lực sản xuất tối đa | 50.000 TẤN mỗi năm | |
⇔Thân chính của cột đơn là gì?

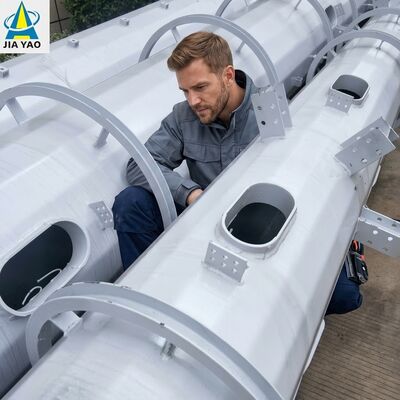

Thân chính của cột đơn là một trục đặc/bán đặc đơn, tự đỡ, tạo thành cấu trúc chịu lực cốt lõi của cột, được tùy chỉnh cho mục đích sử dụng ở đô thị. Nó thường được chế tạo từ các tấm thép cán cường độ cao (Q345B/ASTM A500 Grade B) và có hình dạng trụ hoặc đa giác hàn (đường kính 0,5–2m, tỷ lệ theo chiều cao cột) với thiết kế côn (hẹp hơn một chút ở đỉnh) để tối ưu hóa khả năng chống tải trọng gió (lên đến 180km/h). Chiều cao của nó dao động từ 10m đến 60m (có thể tùy chỉnh cho các trạm viễn thông nhỏ 5G hoặc các trung tâm liên lạc đô thị), và nó đóng vai trò là khung nền để tích hợp tất cả các bộ phận phụ trợ của cột đơn.
⇔Mặt bích đáy, thang và sàn của cột đơn là gì?

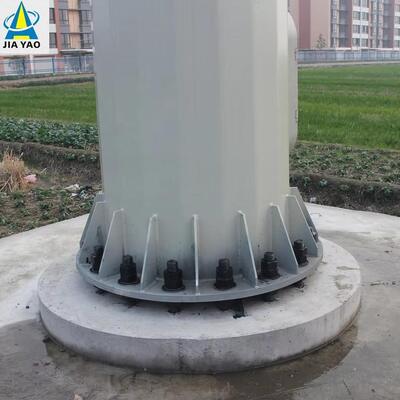

1. Mặt bích đáy: Đây là một bộ phận thép chịu tải nặng được hàn vào chân của trục chính cột đơn, đóng vai trò là kết nối quan trọng giữa thân cột và móng bê tông. Được làm bằng thép cường độ cao (tương đương với thân chính) và được xử lý chống ăn mòn, nó thẳng hàng với các bu lông neo của móng để cố định cột theo phương thẳng đứng và truyền toàn bộ tải trọng kết cấu và thiết bị xuống đất, đảm bảo sự ổn định tổng thể của cột.
2. Thang: Đây là thang leo bên trong tích hợp vào trục chính cột đơn, được chế tạo từ thép mạ kẽm chống ăn mòn và được trang bị hệ thống chống rơi chuyên nghiệp. Dành riêng cho nhân viên bảo trì được chứng nhận, nó cung cấp một lối đi thẳng đứng an toàn để kiểm tra cột, lắp đặt và sửa chữa thiết bị, và tính toàn vẹn của nó là trọng tâm chính của việc bảo trì cột thường xuyên.

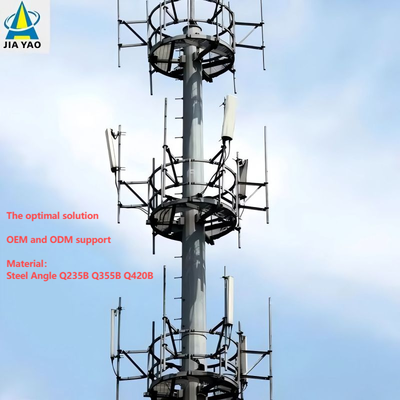

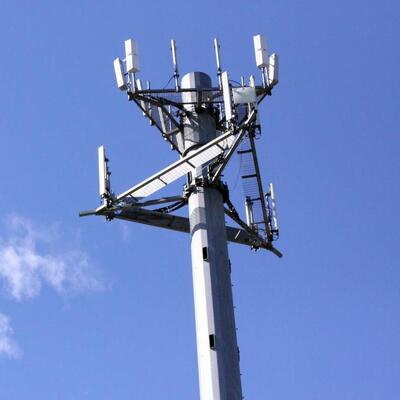

3. Sàn: Cột đơn được trang bị các sàn thép nhỏ gọn, tích hợp (tùy chỉnh theo nhu cầu dự án) được lắp đặt trên trục chính ở các độ cao được chỉ định. Được chế tạo từ thép mạ kẽm để có độ bền cao, các sàn này đóng vai trò là không gian làm việc ổn định để lắp đặt, bảo trì và kiểm tra thiết bị viễn thông (ví dụ: ăng-ten 5G, thiết bị vi sóng) và thiết bị giám sát. Được thiết kế để phù hợp với diện tích nhỏ gọn của cột đơn, chúng tối đa hóa sự tiện lợi trong vận hành mà không ảnh hưởng đến thiết kế đô thị gọn gàng, không phô trương của cột.
⇔Thân chính của cột đơn sau khi mạ kẽm nhúng nóng là gì?
Sau khi mạ kẽm nhúng nóng, thân chính của cột đơn vẫn là trục thép hình trụ/đa giác đơn cốt lõi (được chế tạo từ các tấm thép cán cường độ cao Q345B/ASTM A500 Grade B) với thiết kế côn, và hình dạng kết cấu, kích thước và hiệu suất chịu tải của nó được bảo toàn hoàn toàn. Sự thay đổi chính là toàn bộ bề mặt thép của nó được phủ một lớp kẽm đồng nhất, dày đặc tuân thủ tiêu chuẩn ASTM A123. Lớp mạ kẽm này tạo thành một rào cản chống ăn mòn, bảo vệ hiệu quả lớp nền thép khỏi các chất ô nhiễm đô thị, độ ẩm và sự ăn mòn của môi trường ngoài trời, kéo dài tuổi thọ của thân chính lên hơn 25 năm. Thân chính được mạ kẽm cũng duy trì độ cứng vững kết cấu của trục thép ban đầu, và tất cả các mối hàn (tuân thủ AWS D1.1) đều được mạ kẽm như nhau để đảm bảo hiệu suất chống ăn mòn nhất quán và tính toàn vẹn kết cấu tổng thể của thân cột.
