Tháp thép giàn dây neo cho liên lạc, cột dây neo, cột thép cho tín hiệu FM TV, xử lý bề mặt chống ăn mòn

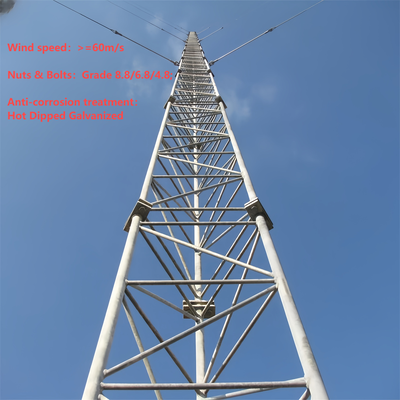

Một cột dây neo (còn gọi là cột dây neo) là một cấu trúc cao, mảnh mai dựa vào dây neo bên ngoài (cáp thép cường độ cao) để ổn định — không giống như các cột tự đỡ đứng độc lập. Thiết kế này cho phép nó đạt được chiều cao lớn hơn với ít vật liệu cấu trúc hơn, làm cho nó trở thành một lựa chọn hiệu quả về chi phí cho các ứng dụng cần phạm vi phủ sóng hoặc độ cao rộng.
-
Thân cột mảnh mai: Được chế tạo dưới dạng cấu trúc thép ống hoặc giàn (hẹp hơn cột tự đỡ), có hình dạng thuôn để tối ưu hóa phân phối tải trọng.
-
Hệ thống dây neo: Nhiều bộ cáp thép gắn vào cột ở khoảng cách 20–30m, neo vào mặt đất ở góc 45–60° để chống lại lực gió/địa chấn.
-
Phạm vi chiều cao: Mở rộng từ 30m đến hơn 200m (cao hơn hầu hết các cột tự đỡ), có thể tùy chỉnh cho các nhu cầu cụ thể.
-

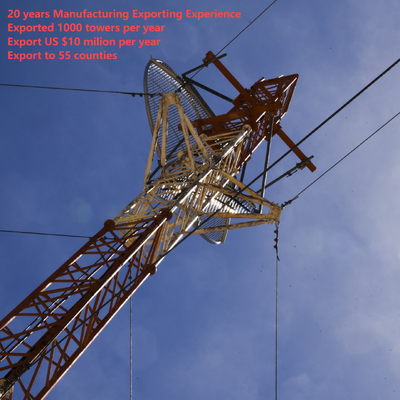

Phụ kiện: Bao gồm thang leo, giá đỡ ăng-ten, máng cáp và đèn cảnh báo hàng không (cho độ cao >60m).
-
Thân cột: Thép kết cấu mạ kẽm (ASTM A36/S235JR) để chống ăn mòn và tăng cường độ.
-
Dây neo: Cáp thép cường độ cao (ASTM A475) với lớp phủ kẽm/polyme để tăng độ bền.
-
Neo: Neo bê tông/thép chịu tải nặng để cố định dây, được thiết kế cho tải trọng kéo.
-
Tuân thủ: Tuân theo IEC 62305 (chống sét) và các quy tắc an toàn xây dựng địa phương.
-

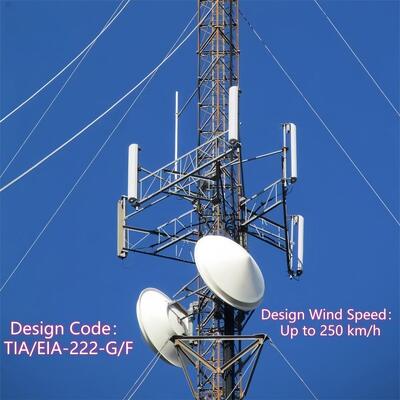

Phát sóng/Viễn thông: Hỗ trợ ăng-ten TV/radio và máy phát vi sóng đường dài (tối đa hóa phạm vi phủ sóng tín hiệu thông qua chiều cao).
-
Giám sát khí tượng: Chứa cảm biến thời tiết/radar ở độ cao lớn để có dữ liệu khí quyển chính xác.
-
Dẫn đường hàng không: Gắn đèn hiệu hàng không ở các khu vực xa xôi (núi, bờ biển).
-
Nghiên cứu khoa học: Triển khai các thiết bị khí quyển (máy đo ozone) trên cao để tránh nhiễu mặt đất.
1. Thông số kỹ thuật
| Thiết kế |
| 1. Mã thiết kế |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| Thép kết cấu |
| 2. Cấp |
Thép mềm |
Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tốc độ gió thiết kế |
Lên đến 250 km/h |
| 4. Độ võng cho phép |
0.5 ~1.0 độ @ tốc độ hoạt động |
| 5. Độ bền kéo (Mpa) |
360~510 |
470~630 |
| 6. Độ bền chảy (t≤16mm) (Mpa) |
355 |
235 |
| 7. Độ giãn dài (%) |
20 |
24 |
| 8. Độ bền va đập KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bu lông & đai ốc |
| 9. Cấp |
Cấp 4.8, 6.8, 8.8 |
| 10. Tiêu chuẩn tính chất cơ học |
| 10.1 Bu lông |
ISO 898-1 |
| 10.2 Đai ốc |
ISO 898-2 |
| 10.3 Vòng đệm |
ISO 6507-1 |
| 11. Tiêu chuẩn kích thước |
| 11.1 Bu lông |
DIN7990, DIN931, DIN933 |
| 11.2 Đai ốc |
ISO4032, ISO4034 |
| 11.3 Vòng đệm |
DIN7989, DIN127B, ISO7091 |
| Hàn |
| 12. Phương pháp |
Hàn hồ quang khí CO2 & Hàn hồ quang chìm (SAW) |
| 13. Tiêu chuẩn |
AWS D1.1 |
| Đánh dấu |
| 14. Phương pháp đánh dấu các bộ phận |
Dập bằng máy thủy lực |
| Mạ kẽm |
| 15. Tiêu chuẩn mạ kẽm các thanh thép |
ISO 1461 hoặc ASTM A123 |
| 16. Tiêu chuẩn mạ kẽm bu lông và đai ốc |
ISO 1461 hoặc ASTM A153 |

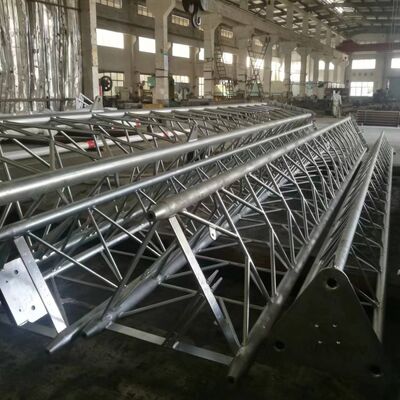

Thân cột của cột dây neo là gì?
Thân cột của cột dây neo (cột giàn dây neo) là cấu trúc chịu tải trung tâm, mảnh mai hỗ trợ ăng-ten, cảm biến hoặc các thiết bị khác, dựa vào dây neo bên ngoài để ổn định ngang (thay vì độ cứng tự đỡ). Thường được chế tạo dưới dạng khung thép ống hoặc giàn, nó hẹp hơn cột tự đỡ và có thiết kế thuôn (rộng ở chân, hẹp ở đỉnh) để tối ưu hóa phân phối tải trọng và chống gió. Thân cột được chế tạo từ thép kết cấu mạ kẽm (tuân thủ tiêu chuẩn ASTM A36/S235JR) để đảm bảo chống ăn mòn và độ bền lâu dài trong môi trường ngoài trời. Nó đóng vai trò là đế lắp đặt cho các phụ kiện quan trọng như thang leo, giá đỡ ăng-ten và máng cáp, và thiết kế mô-đun của nó cho phép tùy chỉnh chiều cao từ 30m đến hơn 200m, phù hợp với các ứng dụng như phát sóng, viễn thông hoặc giám sát khí tượng.
Làm thế nào để lắp đặt ăng-ten trên cột dây neo?
Việc lắp đặt ăng-ten trên cột dây neo tuân theo một quy trình có cấu trúc, tuân thủ an toàn, phù hợp với thiết kế của cột và các tiêu chuẩn ngành:
- Chuẩn bị trước khi lắp đặt: Xác minh khả năng chịu tải của cột để đảm bảo nó có thể chịu được trọng lượng của ăng-ten (bao gồm phần cứng và cáp liên quan). Kiểm tra thân cột xem có bị ăn mòn, hư hỏng kết cấu hoặc kết nối lỏng lẻo không, và xác nhận tuân thủ các quy tắc an toàn địa phương (ví dụ: IEC 62305 về chống sét).
- Lắp đặt giá đỡ ăng-ten: Gắn các giá đỡ ăng-ten chuyên dụng (phụ kiện tích hợp của cột) vào các điểm được chỉ định trước trên thân cột. Các giá đỡ này thường được cố định bằng bu lông cường độ cao tương thích với cấu trúc thép mạ kẽm của cột, đảm bảo kết nối chắc chắn chịu được lực gió và rung động.
- Nâng & định vị ăng-ten: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng ăng-ten lên độ cao mục tiêu (được chọn chiến lược để có phạm vi phủ sóng tín hiệu tối ưu). Căn chỉnh ăng-ten với hướng truyền/nhận dự kiến, sử dụng công cụ laser hoặc máy đo căn chỉnh để có độ chính xác.
- Cố định ăng-ten: Gắn ăng-ten vào các giá đỡ đã lắp đặt trước bằng phần cứng tương thích, siết chặt bu lông theo mô-men xoắn quy định để ngăn ngừa di chuyển. Đảm bảo ăng-ten được cân bằng và ổn định, không bị rung lắc có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn kết cấu.
- Định tuyến & tích hợp cáp: Định tuyến cáp tín hiệu hoặc dây dẫn qua máng cáp tích hợp của cột để bảo vệ chúng khỏi hư hại môi trường. Kết nối cáp với ăng-ten và chạy chúng xuống thiết bị mặt đất, đảm bảo cách điện và chống thấm nước đúng cách tại các điểm kết nối.
- Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan ăng-ten, giá đỡ và cáp để xác nhận việc lắp đặt chắc chắn. Kiểm tra khả năng truyền/nhận tín hiệu của ăng-ten để xác minh chức năng, và đảm bảo tất cả các quy trình an toàn (ví dụ: bảo vệ chống rơi cho công nhân) được tuân thủ trong suốt quá trình.
Thiết bị chống leo trên cột dây neo là gì?
Thiết bị chống leo cho cột dây neo là một bộ phận an toàn chuyên dụng được lắp đặt trên thân cột để ngăn chặn truy cập trái phép và giảm thiểu rủi ro rơi ngã. Các thiết kế phổ biến bao gồm:
- Vòng cổ/chân váy chống leo: Các rào chắn thép hình tròn hoặc hình nón được lắp đặt gần chân cột (thường cách mặt đất 2–3m) để ngăn chặn các nỗ lực leo trèo bằng cách từ chối điểm bám tay hoặc chân.
- Thiết bị chống leo có gai hoặc răng cưa: Các phụ kiện thép không gây chết người, có đầu nhọn trên các đoạn cột hoặc thang thấp hơn để ngăn chặn việc leo trèo trái phép.
- Khóa truy cập: Nếu cột được trang bị bảng truy cập hoặc điểm vào thang ở mặt đất, một cánh cổng khóa sẽ hạn chế quyền truy cập chỉ cho nhân viên được chứng nhận.
Các thiết bị này được chế tạo từ vật liệu chống ăn mòn (ví dụ: thép mạ kẽm, tương ứng với thân cột) để chịu được điều kiện ngoài trời. Mục đích chính của chúng là tăng cường an toàn bằng cách ngăn chặn việc leo trèo ngẫu nhiên hoặc cố ý của những người không được đào tạo, phù hợp với các quy tắc an toàn xây dựng địa phương và giảm thiểu trách nhiệm pháp lý cho người vận hành cột.

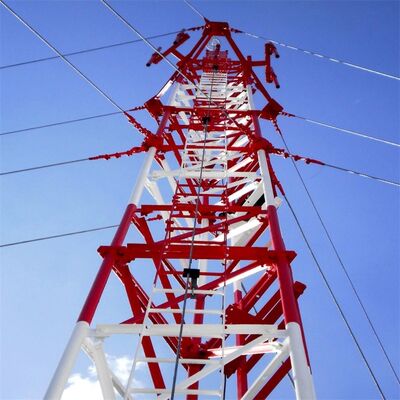

Làm thế nào để kết nối dây neo và cột dây neo?
Việc kết nối dây neo với cột dây neo liên quan đến một quy trình chịu tải, an toàn để đảm bảo dây có thể ổn định cột hiệu quả chống lại lực gió và địa chấn:
- Chuẩn bị: Chọn dây neo làm bằng cáp thép cường độ cao (tuân thủ ASTM A475) với lớp phủ kẽm hoặc polyme để tăng độ bền. Đảm bảo thân cột có các điểm gắn được chế tạo sẵn (ví dụ: tai, giá đỡ hoặc thanh ngang) ở khoảng cách 20–30m, theo quy định trong thiết kế của cột.
- Lắp đặt phần cứng gắn kết: Lắp đặt các giá đỡ dây neo chịu tải nặng hoặc chốt vào các điểm gắn được chỉ định trước của cột bằng bu lông cường độ cao (tương thích với cấu trúc thép mạ kẽm của cột). Các giá đỡ này được thiết kế để phân phối lực căng đều trên thân cột.

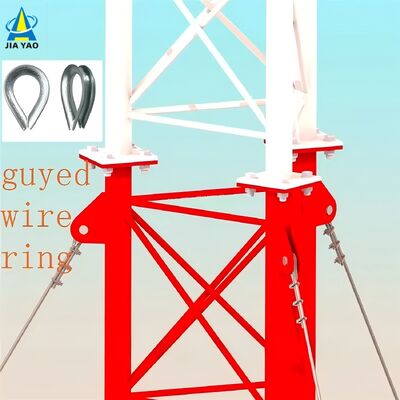

- Đầu cuối dây: Sử dụng các phụ kiện đầu cuối chuyên nghiệp (ví dụ: ống bấm, kẹp cáp hoặc vòng đệm) để cố định đầu của mỗi dây neo. Ống bấm được ép vào dây để tạo kết nối vĩnh viễn, cường độ cao, trong khi kẹp cáp cung cấp khả năng điều chỉnh lực căng.
- Kết nối & căng chỉnh: Gắn đầu cuối của dây neo vào giá đỡ của cột bằng một xích hoặc chốt, đảm bảo kết nối chắc chắn không bị chùng. Sử dụng dụng cụ căng chỉnh (ví dụ: tăng đơ hoặc palăng) để điều chỉnh lực căng của dây theo thông số kỹ thuật thiết kế — rất quan trọng để cân bằng lực ngang tác dụng lên cột.
- Xác minh: Kiểm tra xem kết nối có thẳng hàng với cấu trúc thuôn của cột và dây được căng đều (tránh siết quá chặt, có thể gây ứng suất cho thân cột). Xác nhận phần cứng và phụ kiện đầu cuối chống ăn mòn và tuân thủ các tiêu chuẩn an toàn của cột.
Làm thế nào để kết nối dây neo và bu lông neo dây neo?
Việc kết nối dây neo với bu lông neo dây neo (neo đất) là một bước quan trọng để truyền lực căng của dây xuống đất, đảm bảo sự ổn định của cột:
- Chuẩn bị neo: Đảm bảo neo đất (neo bê tông hoặc thép chịu tải nặng, được thiết kế cho tải trọng kéo) được lắp đặt đúng cách trong lòng đất ở góc 45–60° so với dây neo. Neo phải được đóng rắn hoàn toàn (đối với bê tông) và được chôn chắc chắn để chống lại lực kéo.
- Lộ bu lông neo: Đảm bảo bu lông phía trên của neo (bu lông neo dây neo) nhô lên khỏi mặt đất và có ren để lắp phần cứng kết nối. Bu lông phải được làm bằng thép cường độ cao để chịu được lực căng của dây neo.
- Đầu cuối dây: Hoàn thiện đầu tự do của dây neo bằng các phụ kiện cường độ cao tương tự (ống bấm, kẹp cáp hoặc vòng đệm) được sử dụng cho kết nối cột, đảm bảo đầu chịu tải chắc chắn.
- Lắp ráp phần cứng kết nối: Gắn một tăng đơ (để điều chỉnh lực căng) và một xích vào dây neo đã hoàn thiện. Tăng đơ được kết nối với bu lông neo dây neo thông qua một đai ốc hoặc vòng đệm, cho phép tinh chỉnh lực căng của dây.
- Căng chỉnh & cố định: Sử dụng tăng đơ để căng dây neo theo yêu cầu, đảm bảo nó chống lại lực ngang mà không làm kéo neo. Sau khi căng chỉnh, khóa tăng đơ bằng chốt hoặc đai ốc khóa để ngăn ngừa bị lỏng theo thời gian.
- Kiểm tra cuối cùng: Xác minh rằng kết nối chắc chắn, neo không có dấu hiệu di chuyển và dây neo được căn chỉnh ở góc 45–60° chính xác. Kiểm tra tình trạng ăn mòn trên bu lông, phần cứng và đầu cuối dây, đảm bảo tuân thủ IEC 62305 và các quy tắc an toàn địa phương.
Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!
3. Khách hàng hợp tác
4. Chứng nhận
5. Dịch vụ của chúng tôi
JIAYAO CO., LTD. là nhà sản xuất cột viễn thông chuyên nghiệp và được phê duyệt bởi ISO9001. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và cột viễn thông tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác.
Chúng tôi chuyên thiết kế và sản xuất cột thép góc, cột thép ống, cột đơn, cột cây thông, cột dây neo và cột bảo vệ. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và bộ phận cột thép. Nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn Thép Baowu, Tập đoàn Shougang.
Nếu bạn cần, chúng tôi sẽ chào đón bạn 24 giờ một ngày!
