Tháp máy đo gió có độ bền kéo cao 60m-100m dạng lưới với giá đỡ cảm biến đa cấp để đánh giá tài nguyên trang trại gió

Tháp dây neo cột đo gió cường độ cao 60m-100m với giá đỡ cảm biến đa cấp để đánh giá tài nguyên trang trại gió

Các Tính năng Kết cấu & Thiết kế Cốt lõi

• Thân cột mảnh mai: Được chế tạo dưới dạng cấu trúc thép ống hoặc giàn (hẹp hơn cột tự đỡ), có hình dạng thuôn để tối ưu hóa phân phối tải trọng.

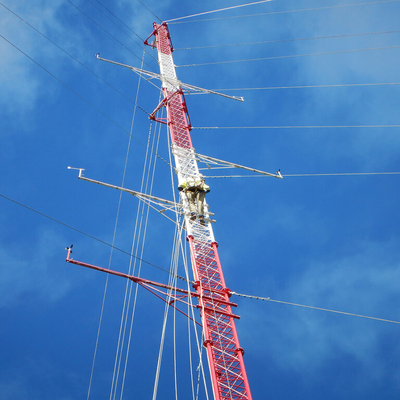

• Hệ thống dây neo: Nhiều bộ cáp thép gắn vào cột buồm ở khoảng cách 20–30m, neo vào mặt đất ở các góc 45–60° để chống lại lực gió/địa chấn.

• Phạm vi chiều cao: Mở rộng từ 30m đến hơn 200m (cao hơn hầu hết các cột tự đỡ), có thể tùy chỉnh cho các nhu cầu cụ thể.

• Phụ kiện: Bao gồm thang leo, giá đỡ ăng-ten, máng cáp và đèn cảnh báo hàng không (đối với độ cao >60m).

Vật liệu & Tiêu chuẩn Chính

• Thân cột: Thép kết cấu mạ kẽm (ASTM A36/S235JR) để chống ăn mòn và tăng cường độ bền.

• Dây neo: Cáp thép cường độ cao (ASTM A475) có lớp phủ kẽm/polyme để tăng độ bền.

• Neo: Neo bê tông/thép chịu tải nặng để cố định dây, được thiết kế cho tải trọng kéo.

• Tuân thủ: Tuân theo IEC 62305 (chống sét) và các quy định an toàn xây dựng địa phương.

Các Kịch bản Ứng dụng Chính

• Phát sóng/Viễn thông: Hỗ trợ ăng-ten TV/radio và máy phát vi sóng đường dài (tối đa hóa phạm vi phủ sóng tín hiệu thông qua độ cao).

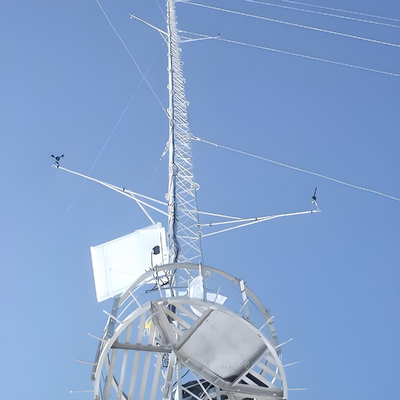

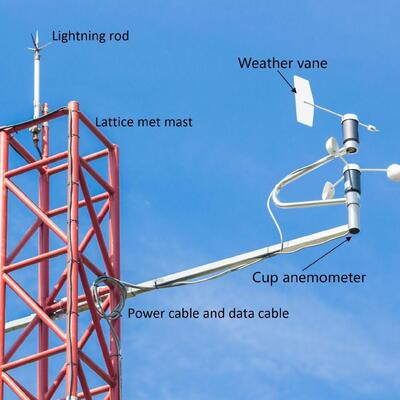

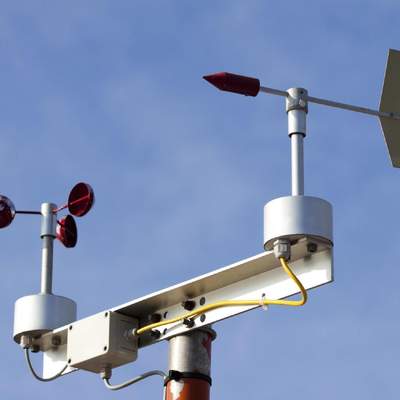

• Giám sát Khí tượng: Đặt cảm biến thời tiết/radar ở độ cao lớn để có dữ liệu khí quyển chính xác.

• Dẫn đường Hàng không: Lắp đặt đèn hiệu hàng không ở các khu vực xa xôi (núi, bờ biển).

• Nghiên cứu Khoa học: Triển khai các thiết bị khí quyển (máy đo ozone) phía trên nhiễu mặt đất.

1. Thông số kỹ thuật

Thân cột của cột dây neo là gì?

Thân cột của cột dây neo (cột buồm dây neo) là cấu trúc chịu tải trung tâm, mảnh mai, đỡ ăng-ten, cảm biến hoặc các thiết bị khác, dựa vào dây neo bên ngoài để ổn định ngang (thay vì độ cứng tự đỡ). Thường được chế tạo dưới dạng khung thép ống hoặc giàn, nó hẹp hơn cột tự đỡ và có thiết kế thuôn (rộng ở chân, hẹp ở đỉnh) để tối ưu hóa phân phối tải trọng và chống gió. Thân cột được chế tạo từ thép kết cấu mạ kẽm (tuân thủ tiêu chuẩn ASTM A36/S235JR) để đảm bảo chống ăn mòn và độ bền lâu dài trong môi trường ngoài trời. Nó đóng vai trò là đế lắp đặt cho các phụ kiện quan trọng như thang leo, giá đỡ ăng-ten và máng cáp, và thiết kế mô-đun của nó cho phép tùy chỉnh chiều cao từ 30m đến hơn 200m, phù hợp với các ứng dụng như phát sóng, viễn thông hoặc giám sát khí tượng.

Làm thế nào để lắp đặt ăng-ten trên cột dây neo?

Việc lắp đặt ăng-ten trên cột dây neo tuân theo một quy trình có cấu trúc, tuân thủ an toàn, phù hợp với thiết kế của cột và các tiêu chuẩn ngành:

1. Chuẩn bị trước khi lắp đặt: Xác minh khả năng chịu tải của cột để đảm bảo nó có thể chịu được trọng lượng của ăng-ten (bao gồm cả phần cứng và cáp liên quan). Kiểm tra thân cột xem có bị ăn mòn, hư hỏng kết cấu hoặc các kết nối lỏng lẻo không, và xác nhận tuân thủ các quy định an toàn địa phương (ví dụ: IEC 62305 về chống sét).
2. Lắp đặt giá đỡ ăng-ten: Gắn các giá đỡ ăng-ten chuyên dụng (phụ kiện tích hợp của cột) vào các điểm được chỉ định trước trên thân cột. Các giá đỡ này thường được cố định bằng bu lông cường độ cao tương thích với cấu trúc thép mạ kẽm của cột, đảm bảo kết nối chắc chắn chống lại lực gió và rung động.
3. Nâng & Định vị ăng-ten: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng ăng-ten lên độ cao mục tiêu (được chọn chiến lược để có phạm vi phủ sóng tín hiệu tối ưu). Căn chỉnh ăng-ten với hướng truyền/nhận dự kiến, sử dụng công cụ laser hoặc máy đo căn chỉnh để có độ chính xác.
4. Cố định ăng-ten: Gắn ăng-ten vào các giá đỡ đã lắp đặt bằng phần cứng tương thích, siết chặt bu lông theo mô-men xoắn quy định để ngăn ngừa di chuyển. Đảm bảo ăng-ten được cân bằng và ổn định, không bị rung lắc có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn kết cấu.
5. Định tuyến & Tích hợp cáp: Định tuyến cáp tín hiệu hoặc dây cấp nguồn qua các máng cáp tích hợp của cột để bảo vệ chúng khỏi hư hại môi trường. Kết nối cáp với ăng-ten và chạy chúng xuống thiết bị mặt đất, đảm bảo cách điện và chống thấm nước đúng cách tại các điểm kết nối.
6. Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan ăng-ten, giá đỡ và cáp để xác nhận việc lắp đặt chắc chắn. Kiểm tra khả năng truyền/nhận tín hiệu của ăng-ten để xác minh chức năng, và đảm bảo tất cả các quy trình an toàn (ví dụ: bảo vệ chống rơi cho công nhân) được tuân thủ trong suốt quá trình.

Thiết bị chống leo trên cột dây neo là gì?

Thiết bị chống leo cho cột dây neo là một bộ phận an toàn chuyên dụng được lắp đặt trên thân cột để ngăn chặn truy cập trái phép và giảm thiểu rủi ro rơi ngã. Các thiết kế phổ biến bao gồm:

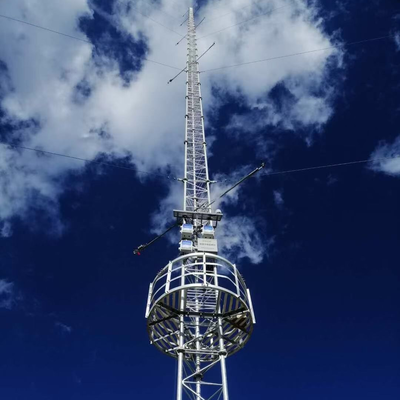

• Vòng cổ/chân váy chống leo: Các rào cản thép hình tròn hoặc hình nón được lắp đặt gần chân cột (thường cách mặt đất 2–3m) để ngăn chặn các nỗ lực leo trèo bằng cách loại bỏ chỗ bám tay hoặc chân.
• Thiết bị chống leo có gai hoặc răng cưa: Các phụ kiện thép nhọn, không gây chết người trên các đoạn cột thấp hơn hoặc thang để ngăn chặn việc leo trèo trái phép.
• Truy cập có khóa: Nếu cột được trang bị cửa vào hoặc điểm vào thang ở mặt đất, một cánh cổng có khóa sẽ hạn chế quyền truy cập chỉ cho nhân viên được chứng nhận.

Các thiết bị này được chế tạo từ vật liệu chống ăn mòn (ví dụ: thép mạ kẽm, tương ứng với thân cột) để chịu được điều kiện ngoài trời. Mục đích chính của chúng là tăng cường an toàn bằng cách ngăn chặn việc leo trèo vô tình hoặc cố ý của những người không được đào tạo, phù hợp với các quy định an toàn xây dựng địa phương và giảm thiểu trách nhiệm pháp lý cho nhà điều hành cột.

Làm thế nào để kết nối dây neo và cột dây neo?

Việc kết nối dây neo với cột dây neo bao gồm một quy trình chịu tải, an toàn để đảm bảo dây có thể ổn định cột một cách hiệu quả chống lại lực gió và địa chấn:

1. Chuẩn bị: Chọn dây neo làm bằng cáp thép cường độ cao (tuân thủ ASTM A475) có lớp phủ kẽm hoặc polyme để tăng độ bền. Đảm bảo thân cột có các điểm gắn được chế tạo sẵn (ví dụ: tai, giá đỡ hoặc thanh ngang) ở khoảng cách 20–30m, theo quy định trong thiết kế của cột.
2. Lắp đặt phần cứng gắn kết: Lắp đặt các giá đỡ dây neo chịu tải nặng hoặc chốt vào các điểm gắn được chỉ định trước của cột bằng bu lông cường độ cao (tương thích với cấu trúc thép mạ kẽm của cột). Các giá đỡ này được thiết kế để phân phối lực căng đều trên thân cột.
3. Đầu cuối dây: Sử dụng các phụ kiện đầu cuối chuyên nghiệp (ví dụ: ống bấm, kẹp cáp hoặc vòng đệm) để cố định đầu của mỗi dây neo. Ống bấm được ép chặt vào dây để tạo kết nối vĩnh viễn, cường độ cao, trong khi kẹp cáp cung cấp khả năng điều chỉnh lực căng.
4. Kết nối & Căng dây: Gắn đầu cuối của dây neo vào giá đỡ của cột bằng một xích hoặc chốt, đảm bảo kết nối chắc chắn không bị chùng. Sử dụng dụng cụ căng dây (ví dụ: tăng đơ hoặc palăng xích) để điều chỉnh lực căng của dây theo thông số kỹ thuật thiết kế—điều này rất quan trọng để cân bằng các lực ngang tác dụng lên cột.
5. Xác minh: Kiểm tra xem kết nối có thẳng hàng với cấu trúc thuôn của cột và dây được căng đều (tránh siết quá chặt, có thể gây ứng suất cho thân cột). Xác nhận phần cứng và phụ kiện đầu cuối chống ăn mòn và tuân thủ các tiêu chuẩn an toàn của cột.

Làm thế nào để kết nối dây neo và bu lông neo dây neo?

Việc kết nối dây neo với bu lông neo dây neo (neo đất) là một bước quan trọng để truyền lực căng của dây xuống đất, đảm bảo sự ổn định của cột:

1. Chuẩn bị neo: Đảm bảo neo đất (neo bê tông hoặc thép chịu tải nặng, được thiết kế cho tải trọng kéo) được lắp đặt đúng cách trong lòng đất ở góc 45–60° so với dây neo. Neo phải được đông kết hoàn toàn (đối với bê tông) và được chôn chắc chắn để chống lại lực kéo bật.
2. Lộ bu lông neo: Đảm bảo bu lông phía trên của neo (bu lông neo dây neo) nhô lên khỏi mặt đất và có ren để lắp phần cứng kết nối. Bu lông phải được làm bằng thép cường độ cao để chịu được lực căng của dây neo.
3. Đầu cuối dây: Đầu cuối phần dây neo còn lại bằng các phụ kiện cường độ cao tương tự (ống bấm, kẹp cáp hoặc vòng đệm) được sử dụng cho kết nối cột, đảm bảo đầu cuối chắc chắn, chịu tải.
4. Lắp ráp phần cứng kết nối: Gắn một tăng đơ (để điều chỉnh lực căng) và một xích vào dây neo đã đầu cuối. Tăng đơ kết nối với bu lông neo dây neo thông qua một đai ốc hoặc vòng đệm, cho phép tinh chỉnh lực căng của dây.
5. Căng & Cố định: Sử dụng tăng đơ để căng dây neo theo thông số kỹ thuật yêu cầu, đảm bảo nó chống lại các lực ngang mà không làm bật neo. Sau khi căng, khóa tăng đơ bằng chốt hoặc đai ốc khóa để ngăn ngừa bị lỏng theo thời gian.
6. Kiểm tra cuối cùng: Xác minh rằng kết nối chắc chắn, neo không có dấu hiệu di chuyển và dây neo được căn chỉnh ở góc 45–60° chính xác. Kiểm tra tình trạng ăn mòn trên bu lông, phần cứng và đầu cuối dây, đảm bảo tuân thủ IEC 62305 và các quy định an toàn địa phương.
