Tháp lưới thép hình ống 3 chân hạng nặng dành cho liên lạc khu vực khai thác từ xa Trạm gốc 4G 5G Q345B Cột chống gió mạ kẽm nhúng nóng

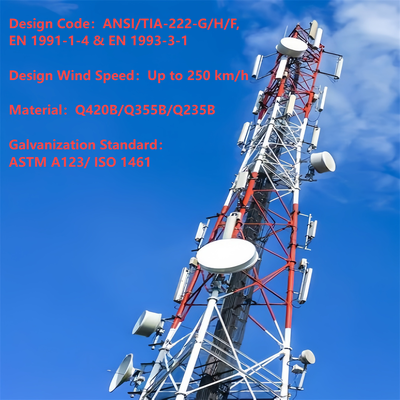

Hình ảnh lớn : Tháp lưới thép hình ống 3 chân hạng nặng dành cho liên lạc khu vực khai thác từ xa Trạm gốc 4G 5G Q345B Cột chống gió mạ kẽm nhúng nóng

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	Jiayao
Chứng nhận:	ISO 9001:2008
Số mô hình:	Tháp thép ống 3 chân

Thanh toán:

Số lượng đặt hàng tối thiểu:	4 tấn
Giá bán:	US$1600,1-100Tons;US$1000,>=100 Tons
chi tiết đóng gói:	Đóng gói trong hộp gỗ hoặc đóng gói bằng tấm mạ kẽm
Thời gian giao hàng:	15 ngày
Điều khoản thanh toán:	L/C, T/T
Khả năng cung cấp:	500 tấn mỗi tháng

Tiếp xúc nói chuyện ngay.

Tháp lưới thép hình ống 3 chân hạng nặng dành cho liên lạc khu vực khai thác từ xa Trạm gốc 4G 5G Q345B Cột chống gió mạ kẽm nhúng nóng

Sự miêu tả

Tên sản phẩm:	Tháp lưới thép hình ống 3 chân hạng nặng dành cho liên lạc khu vực khai thác từ xa Trạm gốc 4G 5G Q3	Mã thiết kế:	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
Tiêu chuẩn mạ kẽm:	ASTM A123/ ISO 1461	Phạm vi độ cao:	Có thể tùy chỉnh, thường là 20-100 mét
Vật liệu:	Q355/20#/Vật liệu ống liền mạch	giấy chứng nhận:	ISO 9001:2008 COC
Tốc độ gió:	30-150KM/giờ	Trọn đời:	Hơn 30 năm
Xử lý chống ăn mòn:	Mạ kẽm nhúng nóng	Ứng dụng:	Viễn thông, truyền tín hiệu, chiếu sáng
chân:	3	Chống ăn mòn:	Xuất sắc
Cài đặt:	Kết nối bắt vít	Loại tháp:	hình ống
Kết cấu:	Ba chân hỗ trợ	phụ tùng thay thế:	Các bộ phận để kết nối hoặc lắp đặt
Tùy chọn màu sắc:	Màu xám tiêu chuẩn hoặc tùy chỉnh	Số lượng nền tảng:	2/3/tùy chỉnh
yêu cầu bảo trì:	Thấp	Cách sử dụng:	Viễn thông, truyền tải điện, chiếu sáng
Làm nổi bật:	tháp giàn ống thép 3 chân , cột chống gió mạ kẽm nhúng nóng , trạm gốc thông tin 4G 5G

Tháp thép ống giàn 3 chân chịu tải nặng cho khu vực khai thác mỏ xa, trạm gốc truyền thông 4G 5G, cột chống gió mạ kẽm nhúng nóng Q345B

Chúng tôi chuyên thiết kế và sản xuất tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và an ninh. Dưới đây là thông tin chi tiết về sản phẩm:

1. Chi tiết chính:
Nơi xuất xứ: Hà Bắc, Trung Quốc (Đại lục); Tên thương hiệu: Jaoyao hoặc OEM; Số model: Tháp viễn thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong vòng 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các bộ phận của tháp: Một tháp thép được tách thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc thùng thép.
3. Dữ liệu kỹ thuật

Thiết kế
1. Mã thiết kế	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
Thép kết cấu
2. Mác thép	Thép mềm	Thép cường độ cao
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q345B, Q345C,Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. Tốc độ gió thiết kế	Lên đến 250 km/h
4. Độ võng cho phép	0,5 ~1,0 độ @ tốc độ vận hành
5. Độ bền kéo (Mpa)	360~510	470~630
6. Giới hạn chảy (t≤16mm) (Mpa)	355	235
7. Độ giãn dài (%)	20	24
8. Độ bền va đập KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
Bu lông & Đai ốc
9. Mác thép	Mác 4.8, 6.8, 8.8
10. Tiêu chuẩn về tính chất cơ học
10.1 Bu lông	ISO 898-1
10.2 Đai ốc	ISO 898-2
10.3 Vòng đệm	ISO 6507-1
11. Tiêu chuẩn về kích thước
11.1 Bu lông	DIN7990, DIN931, DIN933
11.2 Đai ốc	ISO4032, ISO4034
11.3 Vòng đệm	DIN7989, DIN127B, ISO7091
Hàn
12. Phương pháp	Hàn hồ quang dùng khí CO2 và Hàn hồ quang chìm (SAW)
13. Tiêu chuẩn	AWS D1.1
Đánh dấu
14. Phương pháp đánh dấu các bộ phận	Dập bằng máy ép thủy lực
Mạ kẽm
15. Tiêu chuẩn mạ kẽm cho các thanh thép	ISO 1461 hoặc ASTM A123
16. Tiêu chuẩn mạ kẽm cho bu lông và đai ốc	ISO 1461 hoặc ASTM A153
Kiểm tra
17. Kiểm tra tại nhà máy	Kiểm tra độ bền kéo, phân tích thành phần, kiểm tra Sharpy (kiểm tra va đập), uốn nguội, Kiểm tra Preece, kiểm tra búa

Năng lực
18. Năng lực sản xuất tối đa	50.000 TẤN mỗi năm

Cấu trúc giàn của tháp thép ống 3 chân là gì?

Cấu trúc giàn của tháp thép ống 3 chân là một khung dạng giàn kết nối ba chân ống thẳng đứng của tháp. Bao gồm các ống thép rỗng nhỏ hơn (tương thích với vật liệu chân chính, ví dụ: ống thép liền mạch/hàn), các bộ phận giàn này tạo thành các kết nối ngang và chéo giữa ba chân, tạo ra một mẫu hình tam giác giống mạng lưới dọc theo chiều cao của tháp. Cấu trúc này hoạt động cùng với thiết kế thuôn của tháp (rộng hơn ở chân đế, hẹp hơn ở đỉnh) để phân phối tải trọng thẳng đứng (trọng lượng tháp, trọng lượng thiết bị) và các lực ngang (gió, hoạt động địa chấn) đều trên ba chân. Giàn ống không chỉ tăng cường độ cứng và độ ổn định của kết cấu mà còn tối ưu hóa hiệu suất khí động học — giảm 30% lực cản gió so với cấu trúc giàn thép góc truyền thống — làm cho tháp có khả năng thích ứng cao với môi trường khắc nghiệt hoặc nhiều gió. Ngoài ra, việc sử dụng các bộ phận ống đảm bảo cấu trúc nhẹ trong khi vẫn duy trì khả năng chịu tải cao.

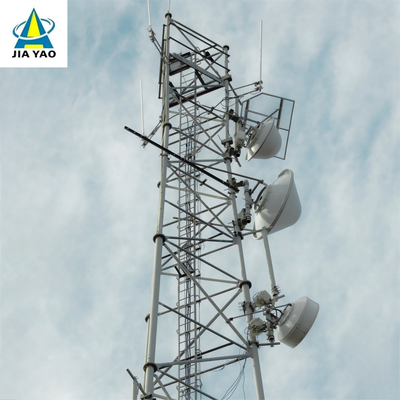

Làm thế nào để lắp đặt đĩa MW trên tháp thép ống 3 chân?

Việc lắp đặt đĩa vi sóng (MW) trên tháp thép ống 3 chân tuân theo một quy trình an toàn, tiêu chuẩn phù hợp với thiết kế kết cấu của tháp và các tiêu chuẩn ngành:

Xác minh trước khi lắp đặt: Xác nhận khả năng chịu tải của tháp (theo tiêu chuẩn TIA-222-G và GB 50017) để đảm bảo tháp có thể chịu được đĩa MW, phần cứng lắp đặt và các tải trọng liên quan. Kiểm tra các giá đỡ ăng-ten được lắp đặt sẵn trên tháp (phụ kiện tích hợp) về tính toàn vẹn của kết cấu.
Chuẩn bị giá đỡ: Sử dụng các giá đỡ ăng-ten chuyên dụng của tháp (hoặc giá đỡ được chế tạo tùy chỉnh tương thích với giàn ống) và cố định chúng vào các chân chính hoặc giàn của tháp bằng bu lông cường độ cao Mác 8.8 (ISO 898). Đảm bảo các giá đỡ được căn chỉnh với đường truyền thông điểm-tới-điểm dự kiến và được siết chặt theo mô-men xoắn quy định.
Nâng và định vị đĩa: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường ở gần các phần trên của tháp hoặc trên nền bảo trì). Điều chỉnh phương vị và độ cao của đĩa để căn chỉnh với điểm cuối nhận/truyền, sử dụng các công cụ căn chỉnh bằng laser để có độ chính xác.
Cố định chắc chắn: Gắn đĩa MW vào các giá đỡ đã lắp đặt bằng phần cứng tương thích, đảm bảo kết nối chặt chẽ, không bị rung lắc. Kiểm tra lại mô-men xoắn của bu lông bằng các công cụ đã hiệu chuẩn để tuân thủ các tiêu chuẩn hàn và cố định AWS D1.1.
Luồn cáp: Luồn cáp tín hiệu và nguồn của đĩa qua các hệ thống quản lý cáp tích hợp của tháp (hoặc dọc theo các đường dẫn được bảo vệ trên cấu trúc giàn) để tránh tiếp xúc với hư hại do môi trường. Đảm bảo cáp được cách điện đúng cách và chống thấm nước tại các điểm kết nối.
Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan đĩa, giá đỡ và các kết nối để xác nhận độ ổn định. Kiểm tra truyền tín hiệu để xác minh căn chỉnh và chức năng. Tuân thủ các quy trình an toàn (ví dụ: bảo vệ chống rơi cho người lao động) trong suốt quá trình lắp đặt.

Cấu trúc chính của tháp thép ống 3 chân?

Cấu trúc chính của tháp thép ống 3 chân là một hệ thống khung tam giác tự đỡ, được thiết kế để đảm bảo độ ổn định, khả năng chịu tải và hiệu quả khí động học, bao gồm ba thành phần cốt lõi:

Ba chân ống thẳng đứng: Các bộ phận chịu tải chính, được làm bằng ống thép liền mạch hoặc hàn (tuân thủ tiêu chuẩn Q345B/ASTM A500). Được bố trí theo cấu hình tam giác, các chân này truyền toàn bộ trọng lượng của tháp (bao gồm thiết bị và tải trọng môi trường) xuống móng.
Giàn ống: Các ống thép rỗng nhỏ hơn kết nối ba chân chính theo chiều ngang và chéo. Hệ thống giàn chéo này phân phối tải trọng đều, tăng cường độ cứng của kết cấu và giảm sức cản của gió, tạo nên hoa văn giàn đặc trưng của tháp.
Khung thuôn & Kết nối mặt bích: Tháp thu hẹp dần từ chân đế lên đỉnh (chân đế rộng hơn, đỉnh hẹp hơn) để tối ưu hóa khả năng chống chịu gió mạnh (lên đến 200km/h) và động đất. Các đoạn tháp được nối với nhau bằng mặt bích bu lông cường độ cao, đảm bảo lắp ráp chắc chắn và giảm thiểu rủi ro bảo trì.

Các thành phần này tạo thành xương sống kết cấu, với các phụ kiện tích hợp (ví dụ: nền tảng, thang) bổ sung hỗ trợ chức năng mà không làm ảnh hưởng đến tính toàn vẹn của cấu trúc chính.

Nền tảng, thang

A. Nền tảng

Mục đích: Cung cấp một không gian làm việc trên cao ổn định để lắp đặt, bảo trì hoặc kiểm tra đĩa MW, ăng-ten, cảm biến hoặc các thiết bị khác. Nó cũng cung cấp một điểm nghỉ an toàn cho người lao động trong quá trình tiếp cận tháp.
Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm (theo ASTM A123 để chống ăn mòn) và tích hợp vào cấu trúc giàn ở các độ cao quy định. Được trang bị lan can an toàn để ngăn ngừa té ngã và bề mặt chống trượt để người lao động ổn định. Được thiết kế để chịu trọng lượng của người lao động, công cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp. Có thể bao gồm các cửa sập để dễ dàng di chuyển giữa các đoạn tháp.
Ưu điểm chính: Được đặt chiến lược gần các điểm lắp đặt thiết bị để hợp lý hóa các tác vụ bảo trì, nâng cao hiệu quả hoạt động.

B. Thang

Mục đích: Một hệ thống tiếp cận an toàn chuyên dụng cho phép người lao động leo lên tháp để tiếp cận nền tảng, thiết bị hoặc các phần trên cao để lắp đặt, kiểm tra hoặc sửa chữa.
Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm để có độ bền và chống ăn mòn, với các bậc thang cách đều nhau (theo tiêu chuẩn an toàn ngành) để leo trèo thoải mái. Được trang bị các cơ chế chống rơi (ví dụ: dẫn hướng cáp cho dây đai an toàn) để giảm thiểu rủi ro rơi — phù hợp với đặc điểm kỹ thuật "thang chống rơi" của tháp. Được gắn thẳng đứng vào các chân chính hoặc giàn của tháp, đảm bảo một lối đi an toàn, ổn định.
Tuân thủ: Được thiết kế phù hợp với các quy định an toàn và tiêu chuẩn thiết kế tháp (ví dụ: TIA-222-G, GB 50017), ưu tiên bảo vệ người lao động trong quá trình tiếp cận theo chiều dọc.

Cùng nhau, nền tảng và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả các thiết bị ở độ cao lớn, hỗ trợ hoạt động và bảo trì liên tục trong khi tuân thủ các yêu cầu về an toàn và độ bền của ngành.

Vui lòng nhấp vào đây để biết thêm thông tin!!!

Khách hàng thăm quan

Lắp ráp,Kiểm tra tháp thép mạ kẽm

Tháp lưới thép hình ống 3 chân hạng nặng dành cho liên lạc khu vực khai thác từ xa Trạm gốc 4G 5G Q345B Cột chống gió mạ kẽm nhúng nóng

Chứng nhận

Tháp lưới thép hình ống 3 chân hạng nặng dành cho liên lạc khu vực khai thác từ xa Trạm gốc 4G 5G Q345B Cột chống gió mạ kẽm nhúng nóng

Vui lòng nhấp vào đây để biết thêm thông tin!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự đỡ
Tháp tự đỡ thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng đai ốc và bu lông.
Đặc điểm:
1. Hệ số tải trọng gió nhỏ, chống gió mạnh.
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện.
Thuận tiện vận chuyển và lắp đặt.

Tháp thép ống
Tháp ống đề cập đến một kết cấu thép cao tầng tự đỡ với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là ba cột tháp ống được làm bằng ống thép và phần thân tháp có hình tam giác, đây là một kết cấu thép cao tầng khác với thép góc.

Tháp đơn thân
Tháp ống đơn còn gọi là tháp đơn thân, là loại phổ biến, có ngoại hình đẹp, diện tích chiếm dụng nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí, và được đa số các công trình áp dụng. Thân tháp có tiết diện hợp lý hơn, được kết nối bằng bu lông cường độ cao. Nó có đặc điểm lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa hình phức tạp.

Tháp dây neo
Tháp dây neo có ngoại hình mới lạ, và đặc điểm lớn nhất của nó là được gia cố bằng dây cáp thép. Tháp dây neo là một loại tháp thông tin phổ biến, kinh tế và thiết thực. Nó nhẹ hơn và rẻ hơn các loại khác. Nó rất phù hợp cho các khu vực địa lý rộng lớn.
