Thông tin chi tiết sản phẩm:
Tiếp xúc
nói chuyện ngay.
|
| Tên sản phẩm: | Tháp đơn cực nền tảng tích hợp 35M cho trung tâm hành chính thành phố | Tiêu chuẩn thiết kế: | GB/T 2694-2010 |
|---|---|---|---|
| Vật liệu: | Thép tấm ASTM A36 A572 Gr50/S275JR S275JR | Chứng nhận: | ISO9001:2008 COC |
| Độ cao: | 9-40m (Có thể tùy chỉnh) | hàn: | AWS D 1.1 |
| Tiêu chuẩn mạ kẽm: | ASTM A123/ ISO 1461 | Đai ốc & Bu lông: | Lớp 8.8/6.8/4.8 |
| Xử lý chống ăn mòn: | Mạ kẽm nhúng nóng | Tốc độ gió: | 0-300KM/h |
| Thời gian sống: | Hơn 30 năm | Kiểu: | Tháp viễn thông |
| Đường kính hàng đầu: | 0,3 mét | Yêu cầu: | tùy theo thứ tự |
| Nền tảng: | 1-3 | Xuất xứ: | Trung Quốc |
| Hệ thống cung cấp: | nhà sản xuất | Chiều cao: | 30 mét |
| BẢO TRÌ: | Thấp | Màu sắc: | Bạc |
| Đường kính cơ sở: | 1,2 mét | ||
| Làm nổi bật: | Tháp đơn cực 35M cho mục đích sử dụng của đô thị,Tháp đơn cực tích hợp nền tảng,Tháp đơn cực trung tâm hành chính |
||
CÔNG TY TNHH JIAYAO
Mô tả sản phẩm
1. Chi tiết chính:
Xuất xứ: Hà Bắc, Trung Quốc (Đại lục) ; Tên thương hiệu: Jaoyao hoặc OEM ; Số model: Tháp Viễn thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong vòng 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các bộ phận của tháp: Một tháp thép được tách thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc thùng thép.
| Thiết kế | ||

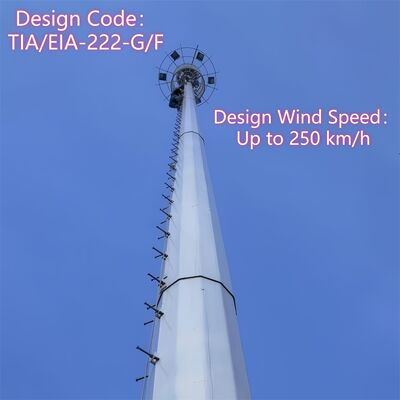

| 1. Mã thiết kế | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| Thép kết cấu | ||
| 2. Mác thép | Thép mềm | Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Tốc độ gió thiết kế | Lên đến 250 km/h | |
| 4. Độ võng cho phép | 0,5 ~1,0 độ @ tốc độ hoạt động | |
| 5. Độ bền kéo (Mpa) | 360~510 | 470~630 |
| 6. Giới hạn chảy (t≤16mm) (Mpa) | 355 | 235 |
| 7. Độ giãn dài (%) | 20 | 24 |
| 8. Độ bền va đập KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Bu lông & Đai ốc | ||
| 9. Mác thép | Cấp 4.8, 6.8, 8.8 | |
| 10. Tiêu chuẩn về tính chất cơ học | ||
| 10.1 Bu lông | ISO 898-1 | |
| 10.2 Đai ốc | ISO 898-2 | |
| 10.3 Vòng đệm | ISO 6507-1 | |
| 11. Tiêu chuẩn về kích thước | ||
| 11.1 Bu lông | DIN7990, DIN931, DIN933 | |
| 11.2 Đai ốc | ISO4032, ISO4034 | |
| 11.3 Vòng đệm | DIN7989, DIN127B, ISO7091 | |
| Hàn | ||
| 12. Phương pháp | Hàn hồ quang dùng khí CO2 & Hàn hồ quang chìm (SAW) | |
| 13. Tiêu chuẩn | AWS D1.1 | |
| Đánh dấu | ||
| 14. Phương pháp đánh dấu các bộ phận | Dập bằng máy ép thủy lực | |
| Mạ kẽm | ||
| 15. Tiêu chuẩn mạ kẽm cho các bộ phận thép | ISO 1461 hoặc ASTM A123 | |
| 16. Tiêu chuẩn mạ kẽm cho bu lông và đai ốc | ISO 1461 hoặc ASTM A153 | |
| Kiểm tra | ||
| 17. Kiểm tra tại nhà máy | Kiểm tra độ bền kéo, Phân tích thành phần, Kiểm tra Sharpy (kiểm tra va đập), Uốn nguội, Kiểm tra Preece, Kiểm tra búa |
|
| Năng lực | ||
| 18. Năng lực sản xuất tối đa | 50.000 TẤN mỗi năm | |
⇔Thân chính của tháp đơn cột là gì?
Thân chính của tháp đơn cột là một trục đơn, tự đỡ, đặc/bán đặc, tạo thành cấu trúc chịu lực cốt lõi của tháp, được tùy chỉnh cho mục đích sử dụng đô thị. Nó thường được chế tạo từ các tấm thép cán cường độ cao (Q345B/ASTM A500 Grade B) và có hình dạng trụ hoặc đa giác hàn (đường kính 0,5–2m, tỷ lệ theo chiều cao tháp) với thiết kế thuôn dần (hẹp hơn một chút ở đỉnh) để tối ưu hóa khả năng chống tải trọng gió (lên đến 180km/h). Chiều cao của nó dao động từ 10m đến 60m (có thể tùy chỉnh cho các trạm micro 5G hoặc trung tâm liên lạc đô thị), và nó đóng vai trò là khung nền để tích hợp tất cả các bộ phận phụ trợ của tháp đơn cột.
⇔Mặt bích đáy, thang và bệ của tháp đơn cột là gì?

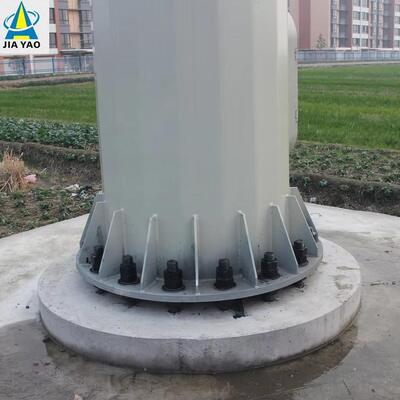

1. Mặt bích đáy: Đây là một bộ phận thép chịu tải nặng được hàn vào chân trục chính của cột đơn, đóng vai trò là kết nối quan trọng giữa thân tháp và móng bê tông. Được làm từ thép cường độ cao (tương đương với thân chính) và được xử lý chống ăn mòn, nó thẳng hàng với các bu lông neo của móng để cố định tháp theo chiều dọc và truyền toàn bộ tải trọng kết cấu và thiết bị xuống đất, đảm bảo sự ổn định tổng thể của tháp.
2. Thang: Đây là thang leo bên trong tích hợp vào trục chính của cột đơn, được chế tạo từ thép mạ kẽm chống ăn mòn và được trang bị hệ thống chống rơi chuyên nghiệp. Dành riêng cho nhân viên bảo trì được chứng nhận, nó cung cấp một lối đi dọc an toàn để kiểm tra tháp, lắp đặt và sửa chữa thiết bị, và tính toàn vẹn của nó là trọng tâm chính của việc bảo trì tháp định kỳ.

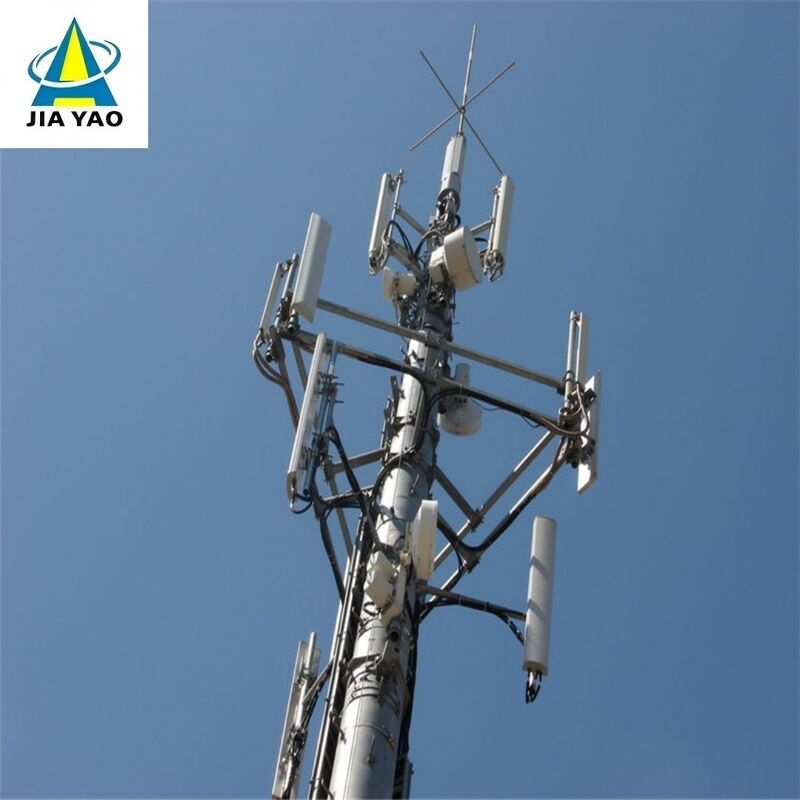

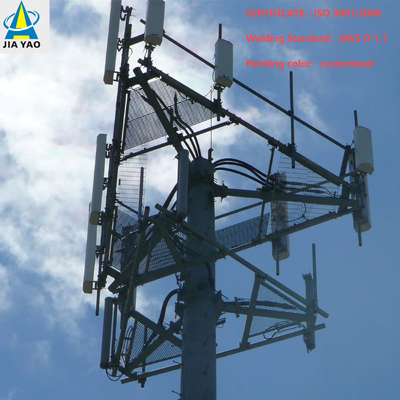

3. Bệ: Tháp đơn cột được trang bị các bệ thép tích hợp nhỏ gọn (tùy chỉnh theo nhu cầu dự án) được lắp đặt trên trục chính ở các độ cao được chỉ định. Được chế tạo từ thép mạ kẽm để có độ bền cao, các bệ này đóng vai trò là không gian làm việc ổn định để lắp đặt, bảo trì và kiểm tra thiết bị viễn thông (ví dụ: ăng-ten 5G, thiết bị vi sóng) và thiết bị giám sát. Được thiết kế để phù hợp với diện tích nhỏ gọn của cột đơn, chúng tối đa hóa sự tiện lợi trong vận hành mà không ảnh hưởng đến thiết kế đô thị mượt mà, không phô trương của tháp.
⇔Thân chính của tháp đơn cột sau khi mạ kẽm nhúng nóng là gì?

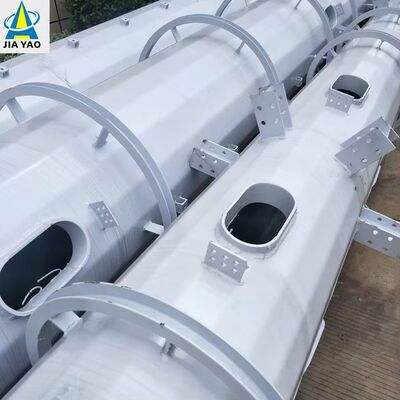

Sau khi mạ kẽm nhúng nóng, thân chính của tháp đơn cột vẫn là trục thép hình trụ/đa giác đơn cốt lõi (được chế tạo từ các tấm thép cán cường độ cao Q345B/ASTM A500 Grade B) với thiết kế thuôn dần, và hình dạng kết cấu, kích thước và hiệu suất chịu tải của nó được bảo toàn hoàn toàn. Sự thay đổi chính là toàn bộ bề mặt thép của nó được phủ một lớp kẽm đồng nhất, dày đặc tuân thủ tiêu chuẩn ASTM A123. Lớp mạ kẽm này tạo thành một hàng rào chống ăn mòn, bảo vệ hiệu quả lớp nền thép khỏi các chất ô nhiễm đô thị, độ ẩm và sự ăn mòn của môi trường ngoài trời, kéo dài tuổi thọ của thân chính lên hơn 25 năm. Thân chính được mạ kẽm cũng duy trì độ cứng vững của trục thép ban đầu, và tất cả các mối hàn (tuân thủ AWS D1.1) đều được mạ kẽm như nhau để đảm bảo hiệu suất chống ăn mòn nhất quán và tính toàn vẹn kết cấu tổng thể của thân tháp.
Vui lòng nhấp vào đây để biết thêm thông tin!!!
Q: MOQ chấp nhận được là gì?
A: MOQ chấp nhận được của chúng tôi là 1 bộ. Bất kỳ đơn đặt hàng dùng thử với số lượng nhỏ đều được chào đón.
Q: Thời gian giao hàng là bao lâu?
A: Trong vòng 25 ngày sau khi nhận được tiền đặt cọc.
Q: Thời hạn thanh toán chấp nhận được là gì?
A: TT, L/C, Paypal, Western Union, Money Gram.
Q: Bạn có thể làm OEM cho tôi không?
A: Chúng tôi chấp nhận tất cả các đơn đặt hàng OEM chỉ cần liên hệ với chúng tôi và cho chúng tôi thiết kế của bạn, chúng tôi sẽ cung cấp cho bạn một mức giá hợp lý.
Q: Khi nào tôi có thể nhận được báo giá?
A: Chúng tôi thường báo giá cho bạn trong vòng 24 giờ sau khi nhận được yêu cầu của bạn. Nếu bạn rất khẩn cấp để nhận báo giá, vui lòng gọi cho chúng tôi hoặc cho chúng tôi biết qua email, để chúng tôi có thể xem xét yêu cầu của bạn theo thứ tự ưu tiên.
Q: Tháp liên lạc của bạn có tiêu chuẩn kết cấu ANSI / TIA/ EIA-222-G không?
A: Có.
Q: Tiêu chuẩn mạ kẽm nhúng nóng là ASTM A 123/153?
A: Có.
Q: Bạn có thể cung cấp một cuốn sách tính toán không?
A: Có, nhưng bạn cần trả tiền cho cuốn sách tính toán.
Q: Tuổi thọ sản phẩm của bạn là bao lâu?
A: 50 năm.
Q; Cấu trúc tháp có phải là nguyên khối không?
A: Không, chúng tôi có thể thiết kế và sản xuất theo yêu cầu của khách hàng.
Q: Phương thức thanh toán của bạn là gì?
A: 30% bằng T/T làm tiền đặt cọc, số dư bằng T/T hoặc L/C khi nhìn thấy.
