| Tên sản phẩm: | Tháp đơn cực mạ kẽm nhúng nóng 22Meter dành cho vườn ươm doanh nghiệp Park Telecom | Tiêu chuẩn thiết kế: | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|---|---|---|---|
| Chứng nhận: | ISO9001:2008 COC | Độ cao: | 9-40m (Có thể tùy chỉnh) |
| hàn: | AWS D 1.1 | Tiêu chuẩn mạ kẽm: | ASTM A123/ ISO 1461 |
| Xử lý chống ăn mòn: | Mạ kẽm nhúng nóng | Tốc độ gió: | 120KM/giờ |
| Vật liệu: | Thép tấm ASTM A36 A572 Gr50/S275JR S275JR | Thời gian sống: | Hơn 30 năm |
| Kiểu: | Tháp viễn thông | loại nền tảng: | Bê tông |
| Chống ăn mòn: | Cao | Phương pháp cài đặt: | lắp ráp bu lông |
| BẢO TRÌ: | Thấp | Hệ thống cung cấp: | nhà sản xuất |
| Phụ kiện: | Neo mặt đất | Đường kính hàng đầu: | 0,6 mét |
| cột ăng-ten: | 2-5 | OEM: | ĐƯỢC RỒI |
| Làm nổi bật: | 22m tháp monopol galvanized,tháp viễn thông galvanized nóng,khu vườn ươm kinh doanh monopol |
||
JIAYAO CO., LTD
Mô tả sản phẩm
1Chi tiết:
Địa điểm xuất xứ: Hebei, Trung Quốc (phân lục); Tên thương hiệu: Jaoyao hoặc OEM; Số mô hình: Telecom Tower
Xử lý bề mặt: Đem nóng hoặc sơn.
2Bao bì và giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được đóng gói bằng dây đai galvanized theo yêu cầu của khách hàng.
Giao hàng: Giao hàng trong 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các thành viên tháp: Một tháp thép được tách thành một số gói.
Vít: Vật liệu đóng gói là túi nylon mạnh mẽ hoặc trống thép.
| Thiết kế | ||
| 1Mã thiết kế | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| Thép cấu trúc | ||
| 2. Đánh giá | Thép nhẹ | Thép kéo cao |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3Thiết kế tốc độ gió | Tối đa 250 km/h | |
| 4. Sự lệch độ cho phép | 0.5 ~ 1.0 độ @ tốc độ hoạt động | |
| 5. Sức mạnh căng (Mpa) | 360~510 | 470 ~ 630 |
| 6. Độ bền của năng suất (t≤16mm) (Mpa) | 355 | 235 |
| 7. Chiều dài (%) | 20 | 24 |
| 8. Sức mạnh va chạm KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C)---Q345D ((S355J2) | |
| Vít và hạt | ||
| 9. Đánh giá | Lớp 4.8, 6.8, 8.8 | |
| 10Các tiêu chuẩn cho tính chất cơ học | ||
| 10.1 Vít | ISO 898-1 | |
| 10.2 Các loại hạt | ISO 898-2 | |
| 10.3 Máy giặt | ISO 6507-1 | |
| 11. Tiêu chuẩn về kích thước | ||
| 11.1 Vít | DIN7990, DIN931, DIN933 | |
| 11.2 Các loại hạt | ISO4032, ISO4034 | |
| 11.3 Máy giặt | DIN7989, DIN127B, ISO7091 | |
| Phối hàn | ||
| 12Phương pháp | Phối hợp CO2 hàn cung và hàn cung chìm (SAW) | |
| 13. Tiêu chuẩn | AWS D1.1 | |
| Đánh dấu | ||
| 14Phương pháp đánh dấu các thành phần | Đánh dấu máy in thủy lực | |
| Tăng nhựa | ||
| 15Tiêu chuẩn galvanize của các phần thép | ISO 1461 hoặc ASTM A123 | |
| 16Tiêu chuẩn galvanize của các cọc và các hạt | ISO 1461 hoặc ASTM A153 | |
| Kiểm tra | ||
| 17. Kiểm tra nhà máy | Thử nghiệm kéo, Phân tích các nguyên tố, Thử nghiệm Sharpy (thử nghiệm va chạm), Xếp lạnh, Kiểm tra chính xác, Kiểm tra búa |
|
| Công suất | ||
| 18. Capacity sản xuất tối đa | 50,000 TON/năm | |

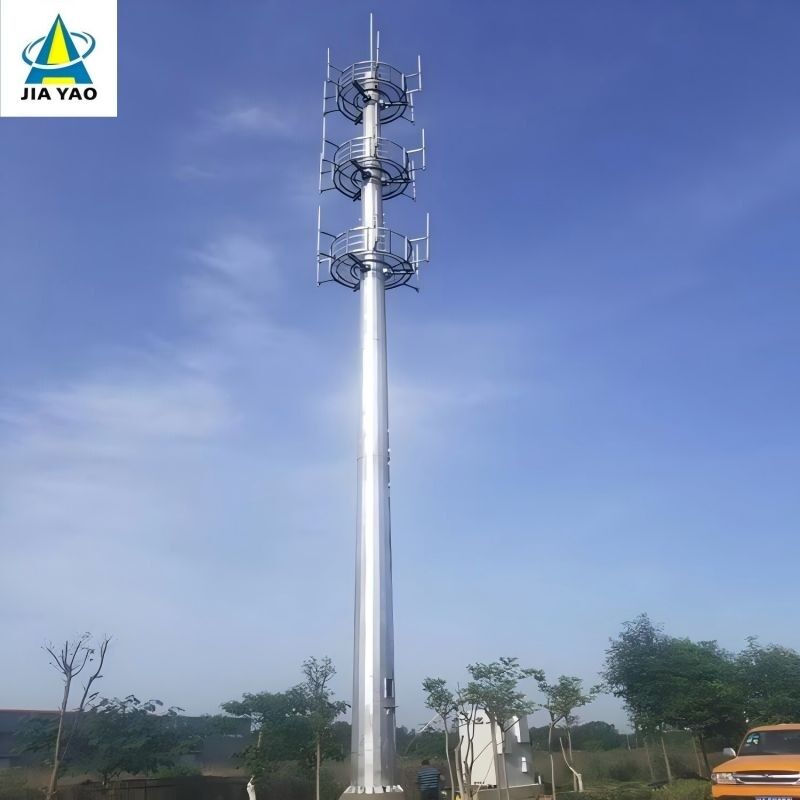

✅Cơ thể chính của tháp độc quyền là gì?
Cơ thể chính của một tháp độc cực là một trục rắn / bán rắn duy nhất tự nâng tạo thành cấu trúc chịu tải cốt lõi của tháp, được thiết kế cho sử dụng đô thị.Nó thường được sản xuất từ tấm thép cán cường độ cao (Q345B / ASTM A500 lớp B) và có hình dạng hình trụ hoặc hàn đa giác (trường kính 0.5 ‰ 2m, theo chiều cao tháp) với thiết kế cong (một chút hẹp hơn ở phía trên) để tối ưu hóa sức đề kháng tải gió (lên đến 180km / h).Chiều cao của nó dao động từ 10m đến 60m (có thể tùy chỉnh cho các trạm vi mô 5G hoặc các trung tâm truyền thông đô thị), và nó phục vụ như là khung cơ bản để tích hợp tất cả các thành phần phụ trợ của tháp độc quyền.
¢ Bottom Flange, Ladder và Platform của tháp độc quyền là gì?

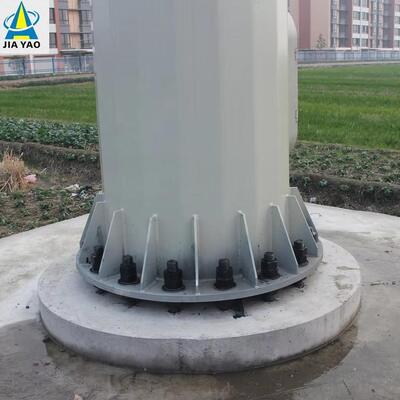

1Bottom Flange: Nó là một thành phần thép hạng nặng được hàn vào đáy trục chính của monopole, đóng vai trò là kết nối quan trọng giữa thân tháp và nền tảng bê tông.Được làm bằng thép cường độ cao (đối với cơ thể chính) và được xử lý bằng các quy trình chống ăn mòn, nó liên kết với các vít neo của nền tảng để đảm bảo tháp theo chiều dọc và chuyển toàn bộ tải trọng cấu trúc và thiết bị xuống đất, đảm bảo sự ổn định tổng thể của tháp.
2thang: Nó là một thang leo trong được tích hợp vào trục chính của monopole, được chế tạo từ thép kẽm chống ăn mòn và được trang bị hệ thống ngăn rơi chuyên nghiệp.Chỉ dành cho nhân viên bảo trì được chứng nhận, nó cung cấp một con đường truy cập thẳng đứng an toàn cho việc kiểm tra tháp, lắp đặt và sửa chữa thiết bị,và tính toàn vẹn của nó là một trọng tâm chính của bảo trì tháp thường xuyên.

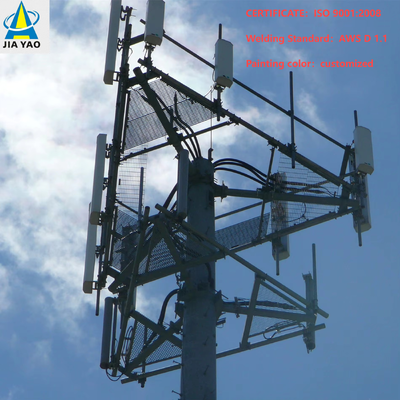

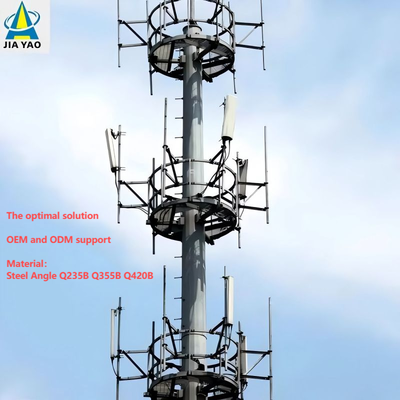

3Nền tảng: Tháp độc cực được trang bị các nền tảng thép nhỏ gọn, tích hợp (được tùy chỉnh theo nhu cầu của dự án) được gắn trên trục chính ở độ cao được chỉ định.Sản xuất từ thép kẽm để bền, các nền tảng này phục vụ như là không gian làm việc ổn định để cài đặt, bảo trì và kiểm tra thiết bị viễn thông (ví dụ: ăng-ten 5G, thiết bị vi sóng) và thiết bị giám sát.Được thiết kế để phù hợp với dấu chân siêu nhỏ gọn của monopole, chúng tối đa hóa sự tiện lợi hoạt động mà không ảnh hưởng đến thiết kế đô thị thanh lịch, không gây chú ý của tháp.

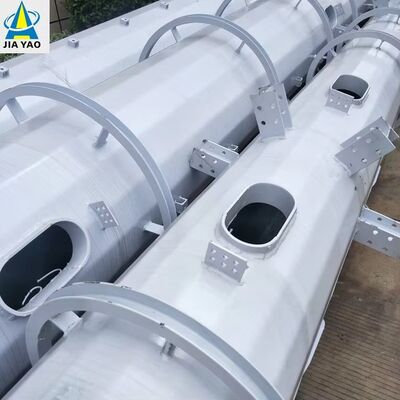

Cơ thể chính của tháp độc quyền sau Hot Dip Galvanized là gì?
Sau khi đắm nóng galvanizing,Cơ thể chính của tháp đơn cực vẫn là lõi trục thép hình trụ đơn / đa giác (được chế tạo từ tấm thép cán cường độ cao Q345B / ASTM A500 Grade B) với thiết kế congSự thay đổi chính là toàn bộ bề mặt thép của nó được phủ bằng một lớp đồng bộ,lớp phủ kẽm dày đặc phù hợp với tiêu chuẩn ASTM A123Lớp thép này tạo thành một hàng rào chống ăn mòn có hiệu quả bảo vệ nền thép khỏi các chất ô nhiễm đô thị, độ ẩm và xói mòn môi trường ngoài trời.kéo dài tuổi thọ của cơ thể chính lên trên 25 nămCơ thể chính nhựa cũng duy trì độ cứng cấu trúc của trục thép ban đầu, và tất cả các khớp hàn (AWS D1.1- phù hợp) đều được kẽm để đảm bảo hiệu suất chống ăn mòn nhất quán và toàn vẹn cấu trúc tổng thể của thân tháp.
