48 Tháp dây có dây thân thiện với ngân sách 52 triệu cho dự án truyền tín hiệu phát sóng

48 Tháp dây có dây thân thiện với ngân sách 52 triệu cho dự án truyền tín hiệu phát sóng

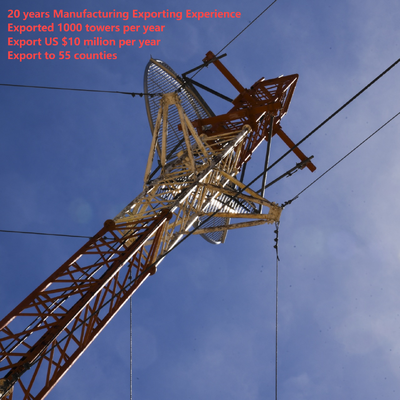

Các tính năng thiết kế và kết cấu cốt lõi

• Thân tháp mảnh mai: Được xây dựng dưới dạng kết cấu thép hình ống hoặc lưới (hẹp hơn tháp tự đỡ), có hình dạng côn để tối ưu hóa việc phân bổ tải trọng.

• Hệ thống dây Guy: Nhiều bộ cáp thép gắn vào cột buồm cách nhau 20–30m, neo vào mặt đất ở góc 45–60° để chống lại lực gió/địa chấn.

• Phạm vi chiều cao: Kéo dài từ 30m đến hơn 200m (cao hơn hầu hết các tháp tự hỗ trợ), có thể tùy chỉnh cho các nhu cầu cụ thể.

• Phụ kiện: Bao gồm thang leo, giá treo ăng-ten, khay cáp và đèn cảnh báo hàng không (đối với độ cao >60m).

Vật liệu & Tiêu chuẩn chính

• Thân tháp: Thép kết cấu mạ kẽm (ASTM A36/S235JR) có khả năng chống ăn mòn và độ bền.

• Dây điện: Cáp thép cường độ cao (ASTM A475) có lớp phủ kẽm/polymer để tăng độ bền.

• Neo: Neo bê tông/thép chịu lực để cố định dây điện, được thiết kế để chịu tải trọng kéo.

• Sự tuân thủ: Tuân theo tiêu chuẩn IEC 62305 (chống sét) và các quy định an toàn xây dựng của địa phương.

Kịch bản ứng dụng chính

• Phát thanh/Viễn thông: Hỗ trợ ăng-ten TV/radio và bộ phát vi sóng khoảng cách xa (tối đa hóa vùng phủ sóng tín hiệu theo chiều cao).

• Giám sát khí tượng: Lưu trữ các cảm biến thời tiết/rađa ở độ cao lớn để có dữ liệu khí quyển chính xác.

• Điều hướng hàng không: Gắn đèn hiệu hàng không ở vùng sâu vùng xa (núi, bờ biển).

• Nghiên cứu khoa học: Triển khai các thiết bị đo khí quyển (màn hình ozone) trên vùng nhiễu sóng mặt đất.

1.Thông số kỹ thuật

Thân tháp của tháp dây Guyed là gì?

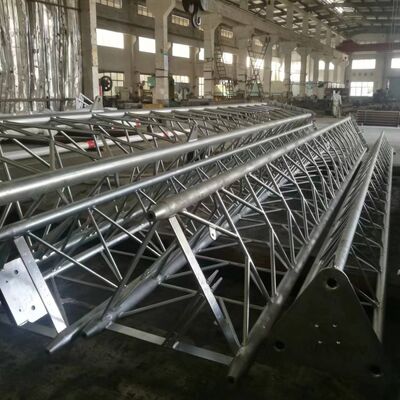

Thân tháp của tháp dây thép (tháp dây thép) là cấu trúc chịu tải mảnh, trung tâm, hỗ trợ ăng-ten, cảm biến hoặc thiết bị khác, dựa vào dây thép bên ngoài để ổn định bên (thay vì độ cứng tự hỗ trợ). Thông thường được xây dựng như mộtkhung thép hình ống hoặc lưới, nó hẹp hơn so với các tháp tự hỗ trợ và có thiết kế thuôn nhọn (rộng hơn ở chân đế, hẹp hơn ở phía trên) để tối ưu hóa sự phân bổ tải trọng và sức cản của gió. Thân tháp được chế tạo từ thép kết cấu mạ kẽm (tuân theo tiêu chuẩn ASTM A36/S235JR) đảm bảo khả năng chống ăn mòn và độ bền lâu dài trong môi trường ngoài trời. Nó đóng vai trò là đế gắn cho các phụ kiện chính như thang leo núi, giá treo ăng-ten và khay cáp, đồng thời thiết kế mô-đun của nó cho phép tùy chỉnh độ cao từ 30m đến hơn 200m, phù hợp với các ứng dụng như phát thanh truyền hình, viễn thông hoặc giám sát khí tượng.

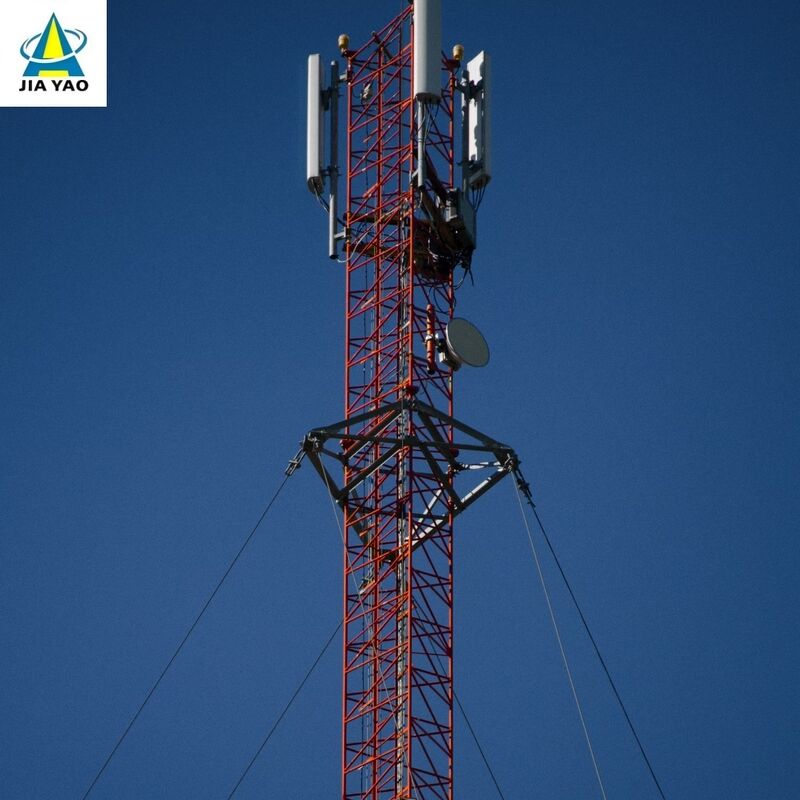

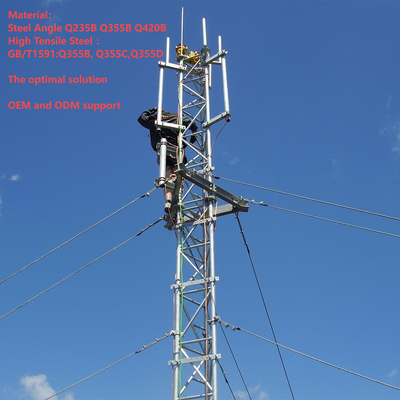

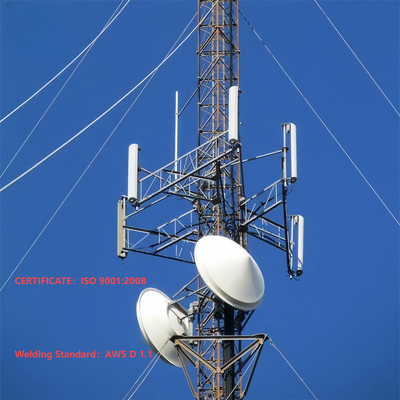

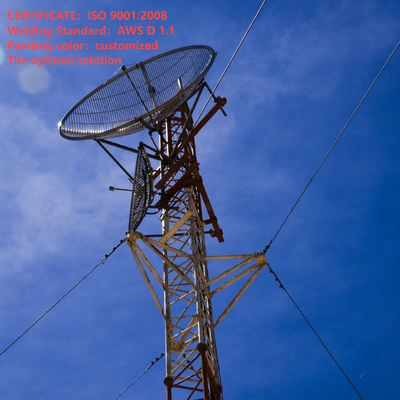

Làm thế nào để gắn ăng-ten trên tháp dây Guyed?

Việc gắn ăng-ten trên tháp dây thép tuân theo một quy trình có cấu trúc, tuân thủ an toàn phù hợp với thiết kế của tháp và các tiêu chuẩn ngành:

1. Chuẩn bị trước khi cài đặt: Xác minh khả năng chịu tải của tháp để đảm bảo tháp có thể chịu được trọng lượng của ăng-ten (bao gồm phần cứng và cáp liên quan). Kiểm tra thân tháp xem có bị ăn mòn, hư hỏng cấu trúc hoặc kết nối lỏng lẻo không và xác nhận việc tuân thủ các quy tắc an toàn địa phương (ví dụ: IEC 62305 về chống sét).
2. Lắp đặt gắn ăng-ten: Gắn các giá treo ăng-ten chuyên dụng (phụ kiện tích hợp của tháp) vào các điểm được chỉ định sẵn trên thân tháp. Các giá treo này thường được cố định bằng bu lông cường độ cao tương thích với kết cấu thép mạ kẽm của tháp, đảm bảo kết nối chắc chắn, chịu được lực gió và rung động.
3. Nâng & Định vị Ăng-ten: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng ăng-ten lên độ cao mục tiêu (được lựa chọn một cách chiến lược để có vùng phủ sóng tín hiệu tối ưu). Căn chỉnh ăng-ten theo hướng truyền/thu dự định bằng cách sử dụng các công cụ laser hoặc máy đo căn chỉnh để có độ chính xác.
4. Bảo vệ anten: Siết chặt ăng-ten vào các giá đỡ được lắp đặt sẵn bằng phần cứng tương thích, siết chặt các bu lông theo mô-men xoắn quy định để tránh dịch chuyển. Đảm bảo ăng-ten ở mức cân bằng và ổn định, không bị rung lắc có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn của cấu trúc.
5. Định tuyến & tích hợp cáp: Đi cáp tín hiệu hoặc bộ cấp dây qua các khay cáp tích hợp của tháp để bảo vệ chúng khỏi bị hư hại từ môi trường. Kết nối cáp với ăng-ten và dẫn chúng xuống thiết bị trên mặt đất, đảm bảo cách nhiệt và chống thấm thích hợp tại các điểm kết nối.
6. Kiểm tra lần cuối: Tiến hành kiểm tra trực quan ăng-ten, giá treo và cáp để xác nhận việc lắp đặt an toàn. Kiểm tra khả năng truyền/nhận tín hiệu của ăng-ten để xác minh chức năng và đảm bảo tuân thủ tất cả các giao thức an toàn (ví dụ: bảo vệ chống rơi ngã cho người lao động) trong suốt quá trình.

Thiết bị chống leo trên tháp dây thép là gì?

Thiết bị chống leo cho tháp dây thép là bộ phận an toàn chuyên dụng được lắp đặt trên thân tháp nhằm ngăn chặn sự truy cập trái phép và giảm thiểu nguy cơ té ngã. Các thiết kế phổ biến bao gồm:

• Vòng cổ/váy chống trèo: Các rào chắn bằng thép hình tròn hoặc hình nón được gắn gần chân tháp (thường cách mặt đất 2–3 m) để chặn các nỗ lực leo trèo bằng cách từ chối các chỗ bám hoặc chỗ để chân.
• Răn đe có gai hoặc lởm chởm: Các phụ kiện bằng thép nhọn, không gây chết người trên các phần tháp hoặc thang thấp hơn để ngăn cản việc leo trèo trái phép.
• Truy cập bị khóa: Nếu tòa tháp được trang bị bảng truy cập trên mặt đất hoặc điểm vào bằng thang, cổng bị khóa chỉ hạn chế quyền truy cập của nhân viên được chứng nhận.

Các thiết bị này được chế tạo từ vật liệu chống ăn mòn (ví dụ: thép mạ kẽm, phù hợp với thân tháp) để chịu được các điều kiện ngoài trời. Mục đích chính của chúng là tăng cường sự an toàn bằng cách ngăn chặn những người chưa được đào tạo vô tình hoặc cố ý leo trèo, phù hợp với các quy tắc an toàn xây dựng của địa phương và giảm nhẹ trách nhiệm pháp lý đối với những người vận hành tòa tháp.

Làm thế nào để kết nối dây guyed và tháp dây guyed?

Việc kết nối dây thép với tháp dây thép bao gồm một quy trình chịu tải, an toàn để đảm bảo dây có thể ổn định tháp một cách hiệu quả trước các lực gió và địa chấn:

1. Sự chuẩn bị: Chọn dây thép làm bằng cáp thép cường độ cao (tuân theo tiêu chuẩn ASTM A475) có lớp phủ kẽm hoặc polymer để đảm bảo độ bền. Đảm bảo thân tháp có các điểm gắn được chế tạo sẵn (ví dụ: vấu, giá đỡ hoặc thanh ngang) cách nhau 20–30m, như được chỉ định trong thiết kế của tháp.
2. Cài đặt phần cứng đính kèm: Gắn các giá đỡ hoặc thanh giằng dây thép chịu lực cao vào các điểm gắn được chỉ định trước của tháp bằng cách sử dụng bu lông cường độ cao (tương thích với kết cấu thép mạ kẽm của tháp). Các giá đỡ này được thiết kế để phân bổ lực căng đều trên thân tháp.
3. Chấm dứt dây: Sử dụng các phụ kiện đầu cuối chuyên nghiệp (ví dụ: ống quấn, kẹp cáp hoặc vòng lót) để cố định đầu mỗi dây nối. Các ống quấn được uốn vào dây để tạo kết nối lâu dài, có độ bền cao, trong khi kẹp cáp giúp điều chỉnh độ căng.
4. Kết nối & căng thẳng: Gắn đầu cuối của dây nối vào giá đỡ của tháp bằng cùm hoặc ghim, đảm bảo vừa khít và không bị chùng. Sử dụng công cụ căng dây (ví dụ: chốt xoay hoặc dây kéo) để điều chỉnh độ căng của dây theo thông số thiết kế—quan trọng để cân bằng các lực ngang trên tháp.
5. Xác minh: Kiểm tra xem kết nối có thẳng hàng với cấu trúc côn của tháp không và dây có được căng đồng đều không (tránh siết quá chặt có thể gây căng thẳng cho thân tháp). Xác nhận các phụ kiện phần cứng và đầu cuối có khả năng chống ăn mòn và tuân thủ các tiêu chuẩn an toàn của tháp.

Làm thế nào để kết nối dây thép và bu lông neo có dây?

Việc nối dây giằng với bu lông neo (neo đất) là khâu quan trọng để truyền lực căng của dây xuống đất, đảm bảo sự ổn định của tháp:

1. Chuẩn bị neo: Đảm bảo neo đất (neo bê tông nặng hoặc thép, được thiết kế để chịu tải trọng kéo) được lắp đặt đúng cách trong đất ở góc 45–60° so với dây thép. Mỏ neo phải được bảo dưỡng hoàn toàn (đối với bê tông) và được gắn chắc chắn để chống lại lực kéo.
2. Tiếp xúc với bu lông neo: Đảm bảo bu lông trên cùng của neo (bu lông neo có chốt) nhô lên trên mặt đất và được ren để phù hợp với phần cứng kết nối. Bu lông phải được làm bằng thép cường độ cao để chịu được sức căng của dây giằng.
3. Chấm dứt dây: Chấm dứt đầu tự do của dây giằng bằng cách sử dụng các phụ kiện có độ bền cao tương tự (ống bọc, kẹp cáp hoặc vòng lót) dùng để kết nối tháp, đảm bảo đầu cuối an toàn, chịu tải.
4. Kết nối phần cứng hội: Gắn một chốt xoay (để điều chỉnh độ căng) và cùm vào dây nối đầu cuối. Khóa xoay kết nối với bu lông neo có chốt thông qua đai ốc hoặc vòng đệm, cho phép tinh chỉnh độ căng của dây.
5. Căng thẳng & Bảo đảm: Sử dụng khóa xoay để căng dây thép theo thông số kỹ thuật yêu cầu, đảm bảo nó chịu được lực ngang mà không cần kéo neo. Sau khi được căng, hãy khóa chốt xoay bằng chốt định vị hoặc đai ốc khóa để tránh bị lỏng theo thời gian.
6. Kiểm tra lần cuối: Xác minh rằng kết nối chắc chắn, mỏ neo không có dấu hiệu chuyển động và dây thép được căn chỉnh đúng góc 45–60°. Kiểm tra sự ăn mòn trên bu lông, phần cứng và đầu dây, đảm bảo tuân thủ tiêu chuẩn IEC 62305 và các mã an toàn địa phương.

Xin vui lòng bấm vào đây để biết thêm thông tin!!!!!!

3.Khách hàng hợp tác

4. Chứng chỉ

5. Dịch vụ của chúng tôi

CÔNG TY TNHH JIAYAO là nhà sản xuất tháp viễn thông chuyên nghiệp và được phê duyệt bởi ISO 9001. Chúng tôi cam kết mang đến cho khách hàng những giải pháp tối ưu nhất và tháp truyền thông tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quận khác nhau.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp đơn, tháp cây thông, tháp thép và tháp bảo vệ. Các bộ phận của chúng tôi bao gồm các bộ phận thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ điện và tháp thép. Nguyên liệu thô của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn thép Baowu, Tập đoàn Shougang.

Nếu bạn cần, chúng tôi sẽ chào đón bạn 24/24!
