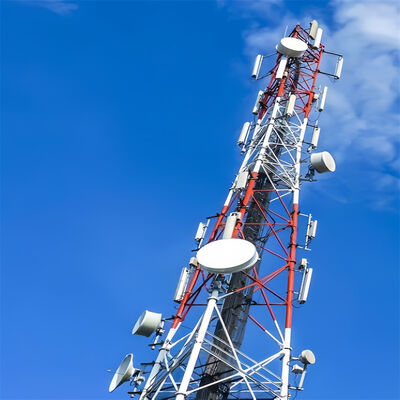

Tháp viễn thông ống 3 chân chống rung 40M dành cho truyền thông trạm
Chúng tôi chuyên thiết kế và sản xuất các tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và bảo mật.Dưới đây là thông tin chi tiết về sản phẩm:
Chi tiết 1.key:
Nơi xuất xứ: Hà Bắc, Trung Quốc (Đại lục); Tên thương hiệu: Jaoyao hoặc OEM; Số mô hình: Tháp viễn thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được đóng gói bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong 20 ngày sau khi thanh toán từ cảng Thiên Tân

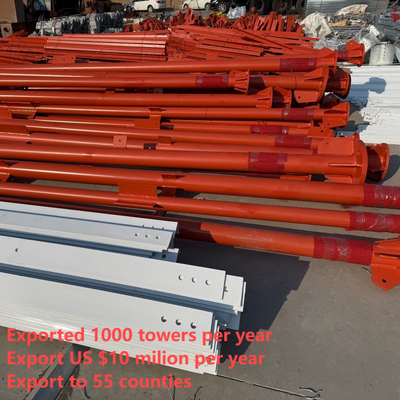

Thành viên tháp: Một tháp thép được tách thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc trống thép.

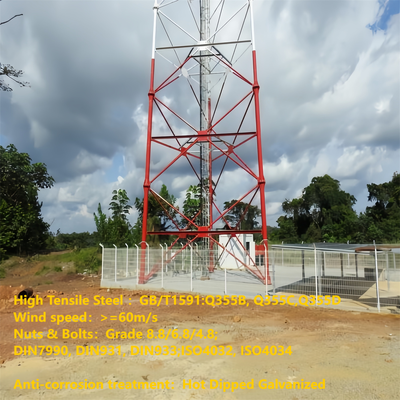

3. Dữ liệu kỹ thuật
| Thiết kế |
| 1. Mã thiết kế |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| Kết Cấu Thép |
| 2. Lớp |
Thép nhẹ |
Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Tốc độ gió thiết kế |
Lên tới 250 km/h |
| 4. Độ võng cho phép |
0,5 ~ 1,0 độ @ tốc độ hoạt động |
| 5. Cường độ căng (Mpa) |
360~510 |
470~630 |
| 6. Cường độ năng suất (t<16mm) (Mpa) |
355 |
235 |
| 7. Độ giãn dài (%) |
20 |
24 |
| 8. Cường độ va đập KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bu lông & đai ốc |
| 9. Lớp |
Lớp 4,8, 6,8, 8,8 |
| 10. Tiêu chuẩn về tính chất cơ lý |
| 10.1 Bu lông |
ISO 898-1 |
| 10.2 Quả hạch |
ISO 898-2 |
| 10.3 Vòng đệm |
ISO 6507-1 |
| 11. Tiêu chuẩn về kích thước |
| 11.1 Bu lông |
DIN7990, DIN931, DIN933 |
| 11.2 Quả hạch |
ISO4032, ISO4034 |
| 11.3 Vòng đệm |
DIN7989, DIN127B, ISO7091 |
| Hàn |
| 12. Phương pháp |
Hàn hồ quang được bảo vệ bằng CO2 & Hàn hồ quang chìm (SAW) |
| 13. Tiêu chuẩn |
AWS D1.1 |
| Đánh dấu |
| 14. Cách thức đánh dấu các thành viên |
Dập thủy lực |
| mạ kẽm |
| 15. Tiêu chuẩn mạ thép tiết diện |
ISO 1461 hoặc ASTM A123 |
| 16. Tiêu chuẩn mạ kẽm bu lông, đai ốc |
ISO 1461 hoặc ASTM A153 |
| Bài kiểm tra |
| 17. Thử nghiệm tại nhà máy |
Kiểm tra độ bền kéo, phân tích các yếu tố, kiểm tra độ sắc nét (kiểm tra tác động), uốn nguội,
Kiểm tra Preece, kiểm tra búa |
| Dung tích |
| 18. Năng lực sản xuất tối đa |
50.000 TẤN mỗi năm |

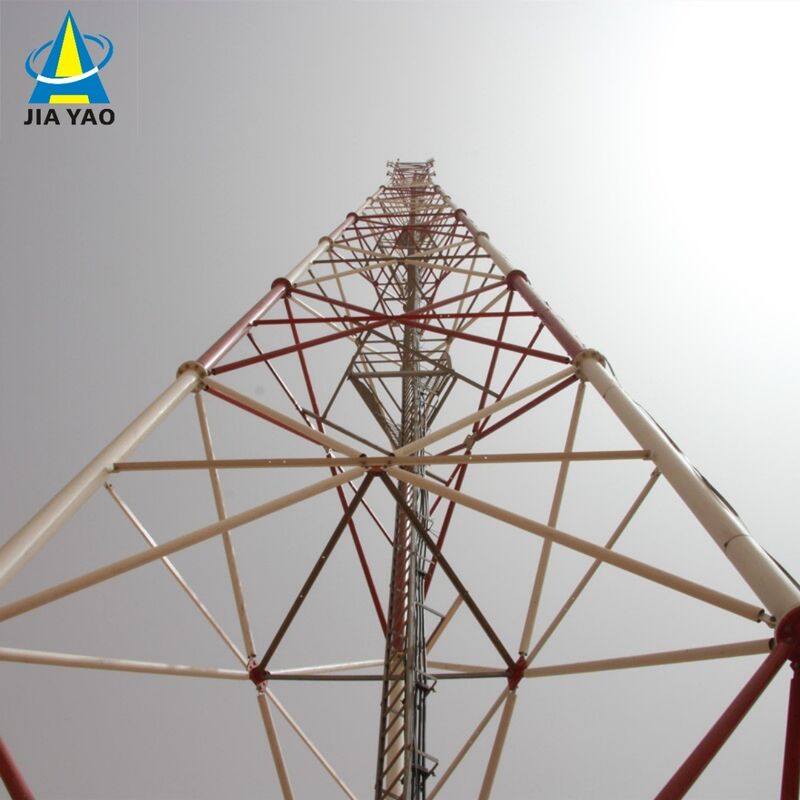

Cấu trúc lưới của tháp thép hình ống 3 chân là gì?
Cấu trúc lưới của tháp thép hình ống 3 chân là một bộ khung giống như giàn nối ba chân hình ống thẳng đứng của tháp. Được cấu tạo từ các ống thép rỗng nhỏ hơn (phù hợp với vật liệu chân chính, ví dụ như ống thép liền mạch/hàn), các thành viên dạng lưới này tạo thành các kết nối chéo và chéo giữa ba chân, tạo ra mô hình giống như mạng lưới hình tam giác xuyên suốt chiều cao của tháp. Cấu trúc này hoạt động song song với thiết kế dạng côn của tháp (rộng hơn ở chân đế, hẹp hơn ở đỉnh) để phân bổ đều tải trọng thẳng đứng (trọng lượng tháp, trọng lượng thiết bị) và các lực ngang (gió, hoạt động địa chấn) đều trên ba chân. Lưới hình ống không chỉ tăng cường độ cứng và độ ổn định của cấu trúc mà còn tối ưu hóa hiệu suất khí động học—giảm 30% lực cản của gió so với các cấu trúc lưới thép góc cạnh truyền thống—giúp tòa tháp có khả năng thích ứng cao với môi trường khắc nghiệt hoặc nhiều gió. Ngoài ra, việc sử dụng các cấu kiện dạng ống đảm bảo kết cấu có trọng lượng nhẹ đồng thời duy trì khả năng chịu tải cao.
Làm thế nào để gắn đĩa MW lên tháp thép hình ống 3 chân?
Việc gắn đĩa vi sóng (MW) lên tháp thép hình ống 3 chân tuân theo quy trình tiêu chuẩn hóa, an toàn, phù hợp với thiết kế kết cấu của tháp và các tiêu chuẩn ngành:
- Xác minh trước khi cài đặt: Xác nhận khả năng chịu tải của tháp (theo tiêu chuẩn TIA-222-G và GB 50017) để đảm bảo tháp có thể hỗ trợ đĩa MW, phần cứng lắp đặt và các tải trọng liên quan. Kiểm tra các giá đỡ ăng-ten được lắp sẵn của tháp (phụ kiện tích hợp) để đảm bảo tính toàn vẹn về cấu trúc.
- Chuẩn bị khung: Sử dụng các giá đỡ ăng-ten chuyên dụng của tháp (hoặc các giá đỡ được chế tạo tùy chỉnh tương thích với lưới hình ống) và cố định chúng vào các chân chính hoặc giàn lưới của tháp bằng bu lông cường độ cao Cấp 8,8 (ISO 898). Đảm bảo các giá đỡ được căn chỉnh với đường truyền thông điểm-điểm dự định và được siết chặt theo mô-men xoắn xác định.
- Nâng và định vị món ăn: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường ở gần phần trên của tháp hoặc trên bệ bảo trì). Điều chỉnh góc phương vị và độ cao của đĩa để căn chỉnh với điểm cuối nhận/truyền, sử dụng các công cụ căn chỉnh bằng laser để có độ chính xác.
- Chốt an toàn: Gắn đĩa MW vào giá đỡ được gắn bằng phần cứng tương thích, đảm bảo kết nối chặt chẽ, không bị lung lay. Kiểm tra lại mô-men xoắn của bu-lông bằng các công cụ đã được hiệu chỉnh để tuân thủ các tiêu chuẩn hàn và buộc chặt AWS D1.1.
- Định tuyến cáp: Định tuyến cáp tín hiệu và cáp nguồn của đĩa thông qua hệ thống quản lý cáp tích hợp của tháp (hoặc dọc theo các đường dẫn được bảo vệ trên cấu trúc dạng lưới) để tránh tiếp xúc với các tác hại từ môi trường. Đảm bảo cáp được cách điện và chống thấm đúng cách tại các điểm kết nối.
- Kiểm tra lần cuối: Tiến hành kiểm tra trực quan đĩa, giá đỡ và các kết nối để xác nhận độ ổn định. Kiểm tra việc truyền tín hiệu để xác minh sự liên kết và chức năng. Tuân thủ các quy trình an toàn (ví dụ: bảo vệ chống rơi ngã cho công nhân) trong suốt quá trình lắp đặt.
Kết cấu chính của tháp thép hình ống 3 chân?
Kết cấu chính của tháp thép hình ống 3 chân là hệ thống khung hình tam giác, tự hỗ trợ, được thiết kế đảm bảo sự ổn định, chịu lực và hiệu quả khí động học, bao gồm 3 thành phần cốt lõi:
- Ba chân hình ống dọc: Các bộ phận chịu lực chính được làm bằng ống thép liền mạch hoặc hàn (tuân theo tiêu chuẩn Q345B/ASTM A500). Được sắp xếp theo hình tam giác, các chân này chuyển tổng trọng lượng của tháp (bao gồm tải trọng thiết bị và môi trường) sang nền móng.
- Giàn lưới hình ống: Ống thép rỗng nhỏ hơn nối ba chân chính theo chiều ngang và chéo. Hệ thống giàn chéo này phân bổ tải trọng đồng đều, tăng cường độ cứng kết cấu và giảm sức cản của gió, tạo thành dạng lưới đặc trưng của tòa tháp.
- Kết nối khung & mặt bích thon gọn: Tháp thu hẹp dần từ chân đế lên đỉnh (đế rộng hơn, đỉnh hẹp hơn) để tối ưu hóa khả năng chống chịu gió mạnh (lên tới 200km/h) và động đất. Các phân đoạn tháp được nối với nhau bằng mặt bích bắt vít có độ bền kéo cao, đảm bảo lắp ráp an toàn và giảm rủi ro bảo trì.
Các thành phần này tạo thành xương sống kết cấu, với các phụ kiện tích hợp (ví dụ: sàn, thang) bổ sung hỗ trợ chức năng mà không ảnh hưởng đến tính toàn vẹn của cấu trúc chính.
Nền tảng, thang
A. Nền tảng
- Mục đích: Phục vụ như một không gian làm việc ổn định trên cao để lắp đặt, bảo trì hoặc kiểm tra đĩa MW, ăng-ten, cảm biến hoặc thiết bị khác. Nó cũng cung cấp một điểm nghỉ ngơi an toàn cho người lao động trong quá trình tiếp cận tháp.
- Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm (theo tiêu chuẩn ASTM A123 về khả năng chống ăn mòn) và được tích hợp vào cấu trúc lưới ở độ cao quy định. Được trang bị lan can an toàn để ngăn ngừa té ngã và bề mặt chống trượt để đảm bảo sự ổn định cho người lao động. Được thiết kế để hỗ trợ trọng lượng của công nhân, dụng cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp. Có thể bao gồm các cửa ra vào để di chuyển dễ dàng giữa các phần tháp.
- Lợi thế chính: Được bố trí ở vị trí chiến lược gần các điểm lắp đặt thiết bị để hợp lý hóa các nhiệm vụ bảo trì, nâng cao hiệu quả hoạt động.
B. Thang
- Mục đích: Hệ thống tiếp cận an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận các bệ, thiết bị hoặc phần trên để lắp đặt, kiểm tra hoặc sửa chữa.
- Đặc điểm thiết kế: Được làm từ thép mạ kẽm để đảm bảo độ bền và chống ăn mòn, với các bậc cách đều nhau (theo tiêu chuẩn an toàn của ngành) để leo trèo thoải mái. Được trang bị cơ chế chống rơi (ví dụ: thanh dẫn cáp cho dây an toàn) để giảm thiểu rủi ro rơi—phù hợp với thông số thiết kế "thang chống rơi" của tháp. Được gắn thẳng đứng vào các chân chính hoặc giàn lưới, đảm bảo lối đi an toàn, ổn định.
- Sự tuân thủ: Được thiết kế phù hợp với các quy định an toàn và tiêu chuẩn thiết kế tháp (ví dụ: TIA-222-G, GB 50017), ưu tiên bảo vệ người lao động khi tiếp cận theo chiều dọc.
Cùng với nhau, bệ và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả với thiết bị ở độ cao lớn, hỗ trợ vận hành và bảo trì liên tục đồng thời tuân thủ các yêu cầu về độ bền và an toàn của ngành.
Xin vui lòng bấm vào đây để biết thêm thông tin!!!
Khách hàng ghé thăm

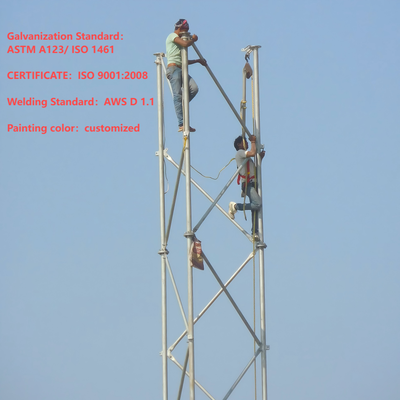

lắp ráp,Thử nghiệm tháp thép mạ kẽm
Chứng chỉ
Xin vui lòng bấm vào đây để biết thêm thông tin!!!
Các loại sản phẩm tùy chỉnh & lợi thế

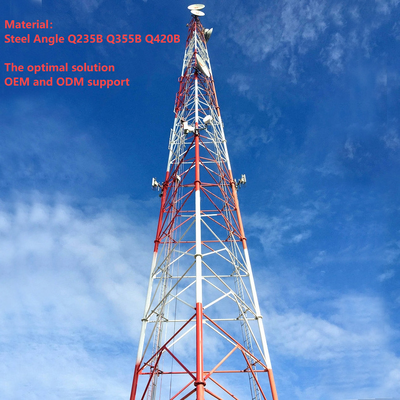

Tháp tự hỗ trợ
Tháp tự đỡ thường là tháp 3 chân hoặc tháp 4 chân, vật liệu làm tháp là ống thép hoặc thép góc. Về kết nối, tháp hình ống được nối bằng mặt bích và tháp thép góc được nối bằng đai ốc và bu lông.
Đặc trưng:
1. Hệ số tải gió nhỏ, sức cản của gió mạnh.
2.Tiết kiệm tài nguyên đất đai, vị trí thuận lợi.
Vận chuyển và lắp đặt thuận tiện.
Tháp ống thép
Tháp ống dùng để chỉ kết cấu thép cao tầng tự hỗ trợ với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là cột tháp ba ống được làm bằng ống thép và phần thân tháp có hình tam giác, là kết cấu thép cao tầng khác với thép góc.
Tháp đơn cực
Tháp ống đơn còn gọi là tháp đơn cực, là loại được sử dụng phổ biến, có hình thức đẹp, có diện tích nhỏ từ 9 đến 18 mét vuông, tiết kiệm chi phí và được đa số công trình áp dụng. Thân tháp sử dụng phần hợp lý hơn, được kết nối thông qua bu lông cường độ cao. Nó có đặc điểm cài đặt dễ dàng và có thể thích ứng với nhiều địa điểm phức tạp.
Tháp Guyed
Tháp có dây thép có diện mạo mới lạ và đặc điểm lớn nhất của nó được tăng cường bằng cách sử dụng dây thép. Tháp Guyed là loại tháp truyền thông phổ biến, tiết kiệm và thiết thực. Nó nhẹ hơn và rẻ hơn những loại khác. Nó rất phù hợp cho các khu vực địa lý rộng lớn.
Tháp canh
Tháp canh là một tòa nhà đa chức năng, chủ yếu được sử dụng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên và phong cách kiến trúc thường được phối hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, bệ, tháp và thang, có kết cấu nhỏ gọn và bền bỉ.
Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, có đế giống như thật, cộng với thiết kế tỉ mỉ nên khi đặt giữa những cây thật ở khu tham quan, công viên, quảng trường sẽ là một phần của thiên nhiên.
Đặc trưng:
1. Cấu trúc tinh tế và vẻ ngoài tuyệt đẹp.
2. Cấu trúc ổn định mạnh mẽ và tuổi thọ dài.
3. Diện tích bao phủ nhỏ và hiệu quả kinh tế lớn.
Dịch vụ của chúng tôi
CÔNG TY TNHH JIAYAO là nhà sản xuất tháp viễn thông chuyên nghiệp và được phê duyệt bởi ISO 9001. Chúng tôi cam kết mang đến cho khách hàng những giải pháp tối ưu nhất và tháp truyền thông tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quận khác nhau.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp đơn, tháp cây thông, tháp thép và tháp bảo vệ. Các bộ phận của chúng tôi bao gồm các bộ phận thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ điện và tháp thép. Nguyên liệu thô của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn thép Baowu, Tập đoàn Shougang.
Nếu bạn cần, chúng tôi sẽ chào đón bạn 24/24!
