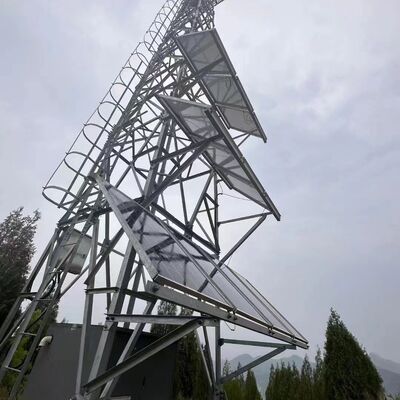

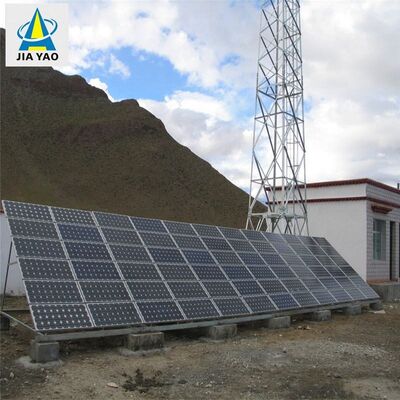

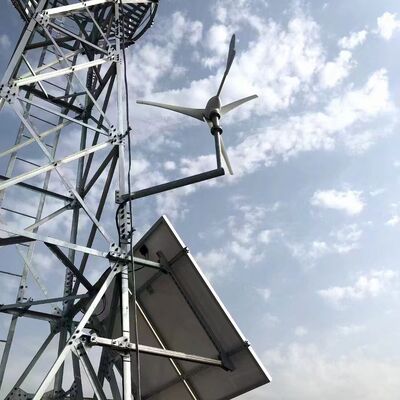

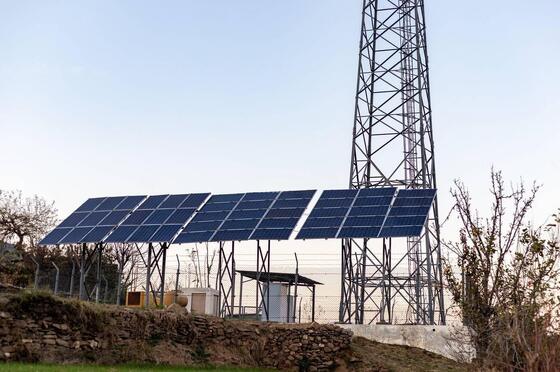

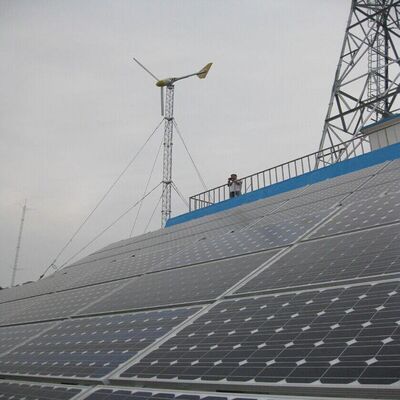

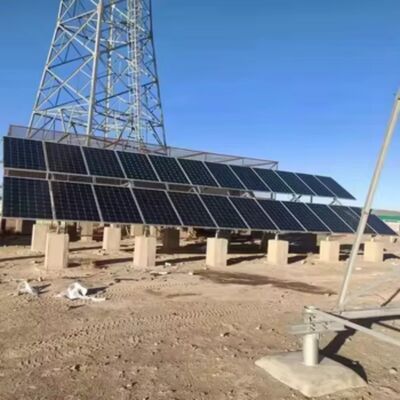

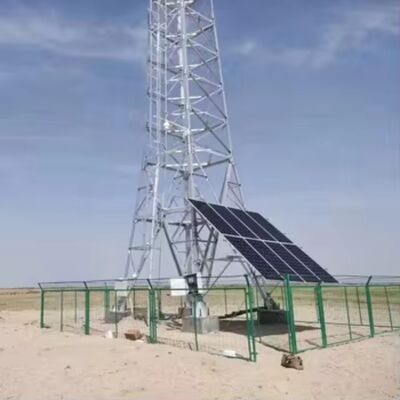

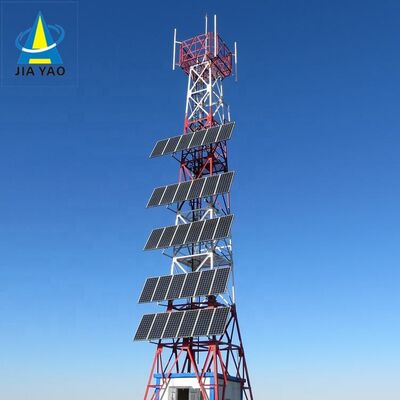

15 22 38M Tháp viễn thông lưới năng lượng mặt trời không nối lưới 4 chân với thép mạ kẽm và pin dự phòng để liên lạc khẩn cấp

CÔNG TY JIAYAO, LID

Tháp lưới thép góc 4 chânlà một kết cấu thép có độ bền cao, độc lập được thiết kế để hỗ trợ cơ sở hạ tầng quan trọng. Đặc trưng bởi khung bốn chân hình vuông và các kết nối lưới đan chéo, nó đóng vai trò là xương sống đáng tin cậy cho truyền thông, truyền tải điện và các ứng dụng công nghiệp khác trên toàn thế giới. Không giống như các tháp có dây nối dựa vào dây bên ngoài để ổn định, thiết kế tự hỗ trợ này đứng độc lập, giúp nó có thể thích ứng với các môi trường đa dạng từ khu vực thành thị đến vùng sâu vùng xa.

Là nền tảng của cơ sở hạ tầng hiện đại, tháp lưới thép góc 4 chân kết hợp độ bền, tính linh hoạt và tính thực tế để đáp ứng nhu cầu ngày càng tăng của các lĩnh vực truyền thông, năng lượng và giám sát. Thiết kế hoàn thiện và hiệu suất đáng tin cậy khiến nó trở thành lựa chọn ưu tiên cho các dự án trên toàn thế giới.

Mô tả sản phẩm

Chi tiết đóng gói:Tháp viễn thông sẽ được đóng gói bằng dây đai mạ kẽm theo yêu cầu của khách hàng.

Giao:Vận chuyển trong 20 ngày sau khi thanh toán từ cảng Thiên Tân

Các thành viên của tháp:Một tháp thép được tách thành nhiều bó.

Bu lông:Túi Pacrum.lon hoặc thép

Chúng tôi chuyên thiết kế và sản xuất các tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và bảo mật.Dưới đây là thông tin chi tiết về sản phẩm:

Cấu trúc lưới của tháp thép góc 4 chân là gì?

Kết cấu lưới của tháp thép góc 4 chân là một khung đan chéo nhau giống như giàn nối 4 chân thép góc thẳng đứng của tháp. Bao gồm các thành phần thép liên kết với nhau (thường là thép góc hoặc thanh lưới), nó tạo thành một mô hình giống như mạng lưới phân phối tải trọng—bao gồm trọng lượng của chính tòa tháp, trọng lượng thiết bị, gió, lực địa chấn và tải trọng băng—đồng đều trên cả bốn chân. Cấu trúc này được tích hợp xuyên suốt chiều cao của tháp, bổ sung cho thiết kế thuôn nhọn của tháp (rộng hơn ở chân đế, hẹp hơn ở đỉnh) để nâng cao tính toàn vẹn và ổn định của cấu trúc. Cấu hình lưới cân bằng độ bền cao với hiệu suất nhẹ, giảm thiểu việc sử dụng vật liệu đồng thời tối đa hóa khả năng chịu tải và khả năng chống chịu với các điều kiện môi trường khắc nghiệt. Nó cũng tạo điều kiện thuận lợi cho luồng không khí, giảm sức cản của gió và cải thiện hơn nữa độ ổn định tổng thể của tòa tháp.

Làm thế nào để gắn đĩa MW lên tháp thép góc 4 chân?​

Việc gắn đĩa vi sóng (MW) lên tháp thép góc 4 chân tuân theo một quy trình có tính hệ thống và tuân thủ an toàn:

1. Chuẩn bị trước khi cài đặt: Xác minh khả năng chịu tải của tháp để đảm bảo tháp có thể chịu được trọng lượng của đĩa MW (bao gồm đĩa, giá đỡ và phần cứng liên quan). Kiểm tra xem thiết kế của tháp có tuân thủ các tiêu chuẩn liên quan (ví dụ: TIA/EIA-222-G/F) để lắp đặt thiết bị hay không.
2. Lắp đặt khung: Gắn các giá đỡ ăng-ten/vi sóng chuyên dụng (được cung cấp kèm theo tháp hoặc được chế tạo theo yêu cầu) vào các điểm lắp đặt được chỉ định trước trên thân tháp hoặc bệ thiết bị. Các giá đỡ này được cố định bằng bu lông cường độ cao (tuân theo tiêu chuẩn ISO 898 cấp 6,8/8,8) để đảm bảo kết nối chắc chắn với kết cấu lưới hoặc chân tháp.
3. Nâng và định vị món ăn: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường ở các phần trên của tháp hoặc bệ thiết bị chuyên dụng). Đảm bảo đĩa được căn chỉnh với đường truyền thông điểm-điểm dự định (điều chỉnh góc phương vị và độ cao theo yêu cầu).
4. Bảo vệ món ăn: Siết chặt đĩa MW vào các giá đỡ được lắp đặt sẵn bằng phần cứng tương thích, siết chặt các bu lông theo mômen xoắn quy định bằng các công cụ đã hiệu chỉnh. Đảm bảo đĩa ở trạng thái cân bằng và ổn định, không bị lung lay hoặc dịch chuyển.
5. Định tuyến và tích hợp cáp: Đi cáp tín hiệu của đĩa qua các khay cáp tích hợp của tháp để bảo vệ chúng khỏi tác hại của môi trường. Kết nối cáp với thiết bị thích hợp (ví dụ: máy phát/máy thu) tại chân tháp hoặc bệ trung gian, đảm bảo cách nhiệt và chống thấm thích hợp.
6. Kiểm tra lần cuối: Tiến hành kiểm tra trực quan để xác nhận rằng đĩa được gắn chắc chắn, giá đỡ còn nguyên vẹn và dây cáp được sắp xếp hợp lý. Kiểm tra khả năng truyền tín hiệu của đĩa để xác minh sự liên kết và chức năng, tuân thủ các giao thức an toàn trong suốt quá trình.

Cấu trúc chính của tháp thép góc 4 chân là gì?

Kết cấu chính của tháp thép góc 4 chân là bộ khung tự đỡ được thiết kế ổn định và chịu lực, gồm 3 bộ phận cốt lõi:

• Bốn chân thép góc đứng: Các bộ phận chịu lực chính, được làm bằng thép kết cấu chất lượng cao (ví dụ: Q235B, Q345B, Q420; tuân thủ tiêu chuẩn ASTM A36/A572) và được bố trí theo dạng đế vuông. Những chân này chuyển tổng trọng lượng của tháp (bao gồm tải trọng thiết bị và môi trường) xuống nền móng.
• Kết nối giàn lưới: Các thanh thép chéo (thép góc hoặc thanh lưới) liên kết bốn chân theo chiều ngang và chéo. Hệ thống giàn này phân bổ tải trọng đều khắp kết cấu, tăng cường độ cứng và chống lại các lực ngang (gió, hoạt động địa chấn), tạo thành dạng lưới đặc trưng của tháp.
• Thiết kế khung thon: Tháp thu hẹp dần từ chân đế lên đỉnh (rộng hơn ở phía dưới, hẹp hơn ở phía trên), tối ưu hóa tính toàn vẹn của cấu trúc bằng cách tập trung vật liệu ở nơi tải trọng nặng nhất (ở chân đế) và giảm sức cản của gió ở độ cao cao hơn.

Các thành phần cấu trúc bổ sung (ví dụ: bệ thiết bị, thang leo và khay cáp) được tích hợp vào khung chính để hỗ trợ chức năng thực tế, nhưng bốn chân thẳng đứng và các kết nối giàn dạng lưới tạo thành xương sống cấu trúc của tháp.

Bệ, thang của tháp thép góc 4 chân

A. Nền tảng

• Mục đích: Phục vụ như một không gian làm việc ổn định, trên cao để lắp đặt, bảo trì hoặc kiểm tra thiết bị (ví dụ: đĩa MW, ăng-ten 5G, thiết bị giám sát) và các bộ phận của tháp. Nó cũng cung cấp điểm nghỉ ngơi an toàn cho người lao động trong quá trình leo núi.
• Đặc điểm thiết kế: Thường được làm bằng thép mạ kẽm (tuân theo tiêu chuẩn ASTM A123/ISO 1461 về khả năng chống ăn mòn) và được tích hợp vào cấu trúc lưới của tháp ở độ cao quy định. Nền tảng có thể bao gồm lan can an toàn, bề mặt chống trượt và cửa ra vào để đảm bảo an toàn cho người lao động. Chúng được thiết kế để hỗ trợ trọng lượng của công nhân, dụng cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tòa tháp.
• Tùy chỉnh: Có thể được thêm vào ở nhiều độ cao tùy theo nhu cầu của dự án (ví dụ: gần các điểm lắp ăng-ten hoặc giữa tháp để bảo trì).

B. Thang

• Mục đích: Hệ thống tiếp cận an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận các bệ, thiết bị hoặc phần trên để lắp đặt, kiểm tra hoặc sửa chữa.
• Đặc điểm thiết kế: Được làm từ thép mạ kẽm để đảm bảo độ bền và chống ăn mòn, với các bậc cách đều nhau (theo tiêu chuẩn an toàn của ngành) để leo trèo thoải mái. Các tính năng an toàn chính bao gồm tay vịn, hệ thống chống rơi (ví dụ: thanh dẫn cáp cho dây đai) và đôi khi là vỏ lồng để tránh rơi. Thang được gắn thẳng đứng vào chân tháp hoặc giàn lưới, đảm bảo lối đi an toàn, ổn định.
• Sự tuân thủ: Được thiết kế phù hợp với các quy định an toàn và tiêu chuẩn ngành (ví dụ: TIA/EIA-222-G/F), ưu tiên bảo vệ người lao động khi tiếp cận theo chiều dọc.

Cùng với nhau, nền tảng và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả với các thiết bị và bộ phận ở độ cao lớn, hỗ trợ vận hành và bảo trì liên tục.

​

Thử nghiệm tháp thép góc mạ kẽm

Mạ kẽm là phương pháp xử lý bề mặt quan trọng cho các tháp lưới thép góc 4 chân, mang lại khả năng chống ăn mòn lâu dài để chịu được các điều kiện khắc nghiệt ngoài trời và kéo dài tuổi thọ của tháp lên hơn 20 năm. Dưới đây là tổng quan đơn giản về thử nghiệm mạ điện của nó:

1. Mục tiêu thử nghiệm cốt lõi

• Đảm bảo đủ độ dày lớp phủ để bảo vệ chống ăn mòn lâu bền.
• Kiểm tra tính đồng nhất của lớp phủ kẽm và độ bám dính chắc chắn (ngăn ngừa bong tróc).
• Kiểm tra xem không có khuyết tật nghiêm trọng nào (ví dụ: thép trần, vết nứt, hố).
• Tuân thủ các tiêu chuẩn quốc tế (ASTM A123, ISO 1461).

2. Các phương pháp kiểm tra chính (Tiến hành sau khi xuất xưởng và sau khi lắp đặt)

• Độ dày lớp phủ: Sử dụng máy đo độ dày từ tính (không phá hủy) hoặc micromet (chỉ phá hủy mẫu); tối thiểu 85–120 μm (dày hơn đối với môi trường khắc nghiệt).
• độ bám dính: Thử nghiệm uốn cong (180°), thử nghiệm bằng búa hoặc thử nghiệm cắt ngang bằng dao—không được phép tách lớp phủ.
• Kiểm tra trực quan: Kiểm tra thép trần, vết nứt, tích tụ kẽm không đồng đều hoặc nhiễm bẩn; những bất thường nhỏ có thể chấp nhận được nếu không ảnh hưởng.
• Chống ăn mòn: Thử nghiệm phun muối (ASTM B117/ISO 9227) trong 100–500 giờ (chống gỉ đỏ); tiếp xúc trường dài hạn tùy chọn.
• Phân tích hóa học tùy chọn: AAS/XRF để xác nhận độ tinh khiết kẽm ≥98% và phát hiện tạp chất.

3. Tiêu chuẩn tuân thủ

Tuân thủ tiêu chuẩn ASTM (A123, B117, A572), ISO (1461, 9227, 898), quy chuẩn thiết kế tháp (TIA/EIA-222-G/F) và các quy định của địa phương.

4. Kiểm tra tại chỗ sau khi cài đặt

• Đo lại độ dày tại các khớp quan trọng.
• Kiểm tra xem có hư hỏng không (trầy xước, vết lõm) và sơn lại bằng sơn giàu kẽm nếu cần.
• Kiểm tra tính toàn vẹn của lớp phủ tại các lỗ bu lông và các khu vực có độ mài mòn cao.

Thử nghiệm này đảm bảo độ tin cậy của lớp phủ mạ kẽm, hỗ trợ hiệu suất của tháp trong các ứng dụng cơ sở hạ tầng.

Xin vui lòng bấm vào đây để biết thêm thông tin!!!!!!

Đóng gói & Vận chuyển

Chứng chỉ

​Xin vui lòng bấm vào đây để biết thêm thông tin!!!!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự hỗ trợ 
Tháp tự hỗ trợ thường là tháp 3 chân hoặc 4 chân và vật liệu của nó là ống thép hoặc thép góc. Về kết nối, tháp hình ống được nối bằng mặt bích và tháp thép góc được nối bằng đai ốc và bu lông.
Đặc trưng:
1. Hệ số tải gió nhỏ, sức cản của gió mạnh.
2.Tiết kiệm tài nguyên đất đai, vị trí thuận lợi.
Vận chuyển và lắp đặt thuận tiện.

Tháp ống thép
Tháp ống dùng để chỉ kết cấu thép cao tầng tự hỗ trợ với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là cột tháp ba ống được làm bằng ống thép và phần thân tháp có hình tam giác, là kết cấu thép cao tầng khác với thép góc.

Tháp đơn cực

Tháp đơn cực là loại được sử dụng phổ biến, có hình thức đẹp, có diện tích nhỏ từ 9 đến 18 mét vuông, tiết kiệm chi phí và được đa số công trình áp dụng. Thân tháp có tiết diện hợp lý hơn, được kết nối thông qua bu lông cường độ cao hoặc chồng chéo (kết nối trượt). Nó có đặc điểm cài đặt dễ dàng và có thể thích ứng với nhiều địa điểm phức tạp.

Tháp Guyed 
Tháp có dây thép có diện mạo mới lạ và đặc điểm lớn nhất của nó được tăng cường bằng cách sử dụng dây thép. Tháp Guyed là loại tháp truyền thông phổ biến, tiết kiệm và thiết thực. Nó nhẹ hơn và rẻ hơn những loại khác. Nó rất phù hợp cho các khu vực địa lý rộng lớn.

Tháp canh
Tháp canh là một tòa nhà đa chức năng, chủ yếu được sử dụng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên và phong cách kiến ​​trúc thường được phối hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, bệ, tháp và thang, có kết cấu nhỏ gọn và bền bỉ.

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, có đế giống như thật, cộng với thiết kế tỉ mỉ nên khi đặt giữa những cây thật ở khu tham quan, công viên, quảng trường sẽ là một phần của thiên nhiên.
Đặc trưng:
1. Cấu trúc tinh tế và vẻ ngoài tuyệt đẹp.
2. Cấu trúc ổn định mạnh mẽ và tuổi thọ dài.
3. Diện tích bao phủ nhỏ và hiệu quả kinh tế lớn.

Dịch vụ của chúng tôi

CÔNG TY TNHH JIAYAO là nhà sản xuất tháp viễn thông chuyên nghiệp và được phê duyệt bởi ISO 9001. Chúng tôi cam kết mang đến cho khách hàng những giải pháp tối ưu nhất và tháp truyền thông tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quận khác nhau.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp đơn, tháp cây thông, tháp thép và tháp bảo vệ. Các bộ phận của chúng tôi bao gồm các bộ phận thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ điện và tháp thép. Nguyên liệu thô của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn thép Baowu, Tập đoàn Shougang.
​

Nếu bạn cần, chúng tôi sẽ chào đón bạn 24/24!
