Tháp thép ống chịu tải nặng 45M, 3 chân, có độ bền va đập cao, phù hợp cho tháp viễn thông, vi ba và an ninh

Chúng tôi chuyên thiết kế và sản xuất tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và an ninh. Dưới đây là thông tin chi tiết về sản phẩm:

1. Chi tiết chính:
Xuất xứ: Hà Bắc, Trung Quốc (Đại lục) ; Tên thương hiệu: Jaoyao hoặc OEM ; Mã sản phẩm: Tháp viễn thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong vòng 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các bộ phận của tháp: Một tháp thép được tách thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc thùng thép.
3. Dữ liệu kỹ thuật

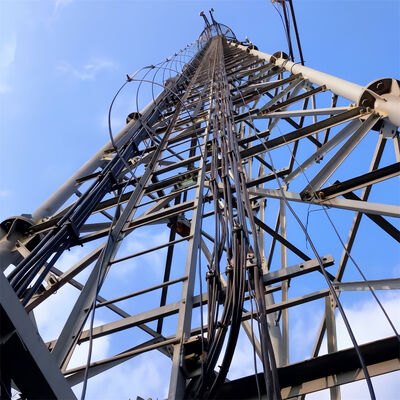

Cấu trúc giàn của tháp thép ống 3 chân là gì?

Cấu trúc giàn của tháp thép ống 3 chân là một khung dạng giàn kết nối ba chân ống thẳng đứng của tháp. Bao gồm các ống thép rỗng nhỏ hơn (tương thích với vật liệu chân chính, ví dụ: ống thép liền mạch/hàn), các bộ phận giàn này tạo thành các kết nối ngang và chéo giữa ba chân, tạo ra một mẫu hình tam giác giống mạng lưới trong suốt chiều cao của tháp. Cấu trúc này hoạt động song song với thiết kế thuôn của tháp (rộng hơn ở chân đế, hẹp hơn ở đỉnh) để phân phối tải trọng thẳng đứng (trọng lượng tháp, trọng lượng thiết bị) và các lực ngang (gió, hoạt động địa chấn) đều trên ba chân. Giàn ống không chỉ tăng cường độ cứng và độ ổn định kết cấu mà còn tối ưu hóa hiệu suất khí động học — giảm 30% lực cản gió so với cấu trúc giàn thép góc truyền thống — làm cho tháp có khả năng thích ứng cao với môi trường khắc nghiệt hoặc nhiều gió. Ngoài ra, việc sử dụng các bộ phận ống đảm bảo cấu trúc nhẹ trong khi vẫn duy trì khả năng chịu tải cao.

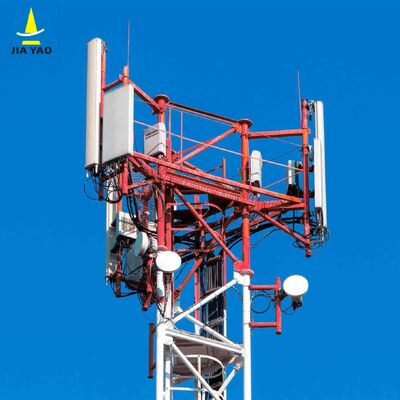

Làm thế nào để lắp đặt đĩa MW trên tháp thép ống 3 chân?

Việc lắp đặt đĩa vi ba (MW) trên tháp thép ống 3 chân tuân theo một quy trình an toàn, tiêu chuẩn phù hợp với thiết kế kết cấu của tháp và các tiêu chuẩn ngành:

1. Xác minh trước khi lắp đặt: Xác nhận khả năng chịu tải của tháp (theo tiêu chuẩn TIA-222-G và GB 50017) để đảm bảo tháp có thể chịu được đĩa MW, phần cứng lắp đặt và các tải trọng liên quan. Kiểm tra các giá đỡ ăng-ten được lắp đặt sẵn trên tháp (phụ kiện tích hợp) về tính toàn vẹn kết cấu.
2. Chuẩn bị giá đỡ: Sử dụng các giá đỡ ăng-ten chuyên dụng của tháp (hoặc giá đỡ được chế tạo tùy chỉnh tương thích với giàn ống) và cố định chúng vào các chân chính hoặc giàn ống của tháp bằng bu lông cường độ cao cấp 8.8 (ISO 898). Đảm bảo giá đỡ được căn chỉnh với đường truyền thông điểm-tới-điểm dự kiến và được siết chặt đến mô-men xoắn quy định.
3. Nâng và định vị đĩa: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường ở gần các phần trên của tháp hoặc trên bệ bảo trì). Điều chỉnh phương vị và độ cao của đĩa để căn chỉnh với điểm cuối nhận/truyền, sử dụng các công cụ căn chỉnh bằng laser để có độ chính xác.
4. Cố định chắc chắn: Gắn đĩa MW vào các giá đỡ đã lắp đặt bằng phần cứng tương thích, đảm bảo kết nối chặt chẽ, không bị rung lắc. Kiểm tra lại mô-men xoắn của bu lông bằng các công cụ đã hiệu chuẩn để tuân thủ các tiêu chuẩn hàn và cố định AWS D1.1.
5. Luồn cáp: Luồn cáp tín hiệu và nguồn của đĩa qua các hệ thống quản lý cáp tích hợp của tháp (hoặc dọc theo các đường dẫn được bảo vệ trên cấu trúc giàn) để tránh tiếp xúc với hư hại do môi trường. Đảm bảo cáp được cách điện đúng cách và chống thấm nước tại các điểm kết nối.
6. Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan đĩa, giá đỡ và các kết nối để xác nhận độ ổn định. Kiểm tra truyền tín hiệu để xác minh căn chỉnh và chức năng. Tuân thủ các quy trình an toàn (ví dụ: bảo vệ chống rơi cho người lao động) trong suốt quá trình lắp đặt.

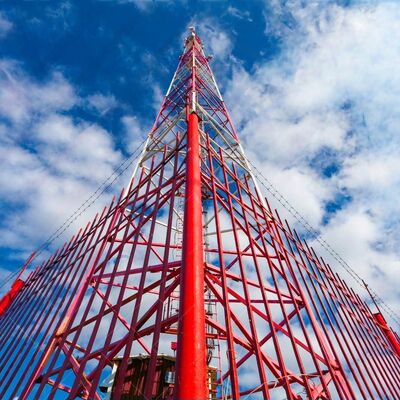

Cấu trúc chính của tháp thép ống 3 chân?

Cấu trúc chính của tháp thép ống 3 chân là một hệ thống khung tam giác tự đỡ, được thiết kế để đảm bảo độ ổn định, khả năng chịu tải và hiệu quả khí động học, bao gồm ba thành phần cốt lõi:

• Ba chân ống thẳng đứng: Các bộ phận chịu tải chính, được làm bằng ống thép liền mạch hoặc hàn (tuân thủ tiêu chuẩn Q345B/ASTM A500). Được bố trí theo cấu hình tam giác, các chân này truyền toàn bộ trọng lượng của tháp (bao gồm thiết bị và tải trọng môi trường) xuống móng.
• Giàn ống: Các ống thép rỗng nhỏ hơn kết nối ba chân chính theo chiều ngang và chéo. Hệ thống giàn chéo này phân phối tải trọng đều, tăng cường độ cứng kết cấu và giảm sức cản của gió, tạo thành hoa văn giàn đặc trưng của tháp.

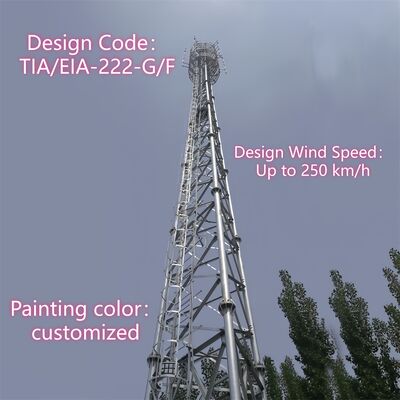

• Khung thuôn & Kết nối mặt bích: Tháp thu hẹp dần từ chân đế lên đỉnh (chân đế rộng hơn, đỉnh hẹp hơn) để tối ưu hóa khả năng chống chịu gió mạnh (lên đến 200km/h) và động đất. Các đoạn tháp được nối với nhau bằng mặt bích bu lông cường độ cao, đảm bảo lắp ráp chắc chắn và giảm thiểu rủi ro bảo trì.

Các thành phần này tạo thành xương sống kết cấu, với các phụ kiện tích hợp (ví dụ: bệ đỡ, thang) bổ sung hỗ trợ chức năng mà không làm ảnh hưởng đến tính toàn vẹn của cấu trúc chính.

Bệ đỡ, thang

A. Bệ đỡ

• Mục đích: Cung cấp một không gian làm việc trên cao ổn định để lắp đặt, bảo trì hoặc kiểm tra đĩa MW, ăng-ten, cảm biến hoặc các thiết bị khác. Nó cũng cung cấp một điểm nghỉ an toàn cho người lao động khi tiếp cận tháp.
• Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm (theo ASTM A123 để chống ăn mòn) và tích hợp vào cấu trúc giàn ở các độ cao quy định. Được trang bị lan can an toàn để ngăn ngừa té ngã và bề mặt chống trượt để người lao động ổn định. Được thiết kế để chịu trọng lượng của người lao động, công cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp. Có thể bao gồm các cửa sập để dễ dàng di chuyển giữa các đoạn tháp.
• Ưu điểm chính: Được đặt ở vị trí chiến lược gần các điểm lắp đặt thiết bị để hợp lý hóa các tác vụ bảo trì, nâng cao hiệu quả hoạt động.

B. Thang

• Mục đích: Một hệ thống tiếp cận an toàn chuyên dụng cho phép người lao động leo lên tháp để tiếp cận bệ đỡ, thiết bị hoặc các phần trên cao để lắp đặt, kiểm tra hoặc sửa chữa.
• Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm để có độ bền và chống ăn mòn, với các bậc thang cách đều nhau (theo tiêu chuẩn an toàn ngành) để leo trèo thoải mái. Được trang bị cơ chế chống rơi (ví dụ: dẫn hướng cáp cho dây đai an toàn) để giảm thiểu rủi ro té ngã — phù hợp với thông số kỹ thuật thiết kế "thang chống rơi" của tháp. Gắn thẳng đứng vào các chân chính hoặc giàn ống, đảm bảo một lối đi an toàn, ổn định.
• Tuân thủ: Được thiết kế theo quy định an toàn và tiêu chuẩn thiết kế tháp (ví dụ: TIA-222-G, GB 50017), ưu tiên bảo vệ người lao động trong quá trình tiếp cận theo chiều dọc.

Cùng nhau, bệ đỡ và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả các thiết bị ở độ cao lớn, hỗ trợ hoạt động và bảo trì liên tục trong khi tuân thủ các yêu cầu về an toàn và độ bền của ngành.

Vui lòng nhấp vào đây để biết thêm thông tin!!!

Khách hàng thăm quan

Lắp ráp,Kiểm tra tháp thép mạ kẽm

Chứng nhận

Vui lòng nhấp vào đây để biết thêm thông tin!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự đỡ 
Tháp tự đỡ thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng đai ốc và bu lông. 
Đặc điểm: 
1. Hệ số tải trọng gió nhỏ, chống gió mạnh. 
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện. 
Vận chuyển và lắp đặt thuận tiện. 

Tháp thép ống
Tháp ống đề cập đến một kết cấu thép cao tầng tự đỡ với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là ba cột tháp ống được làm bằng ống thép và phần thân tháp có hình tam giác, đây là một kết cấu thép cao tầng khác với thép góc.

Tháp độc trụ 
Tháp ống đơn còn gọi là tháp độc trụ, là loại phổ biến, có ngoại hình đẹp, diện tích chiếm dụng nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí, và được đa số công trình áp dụng. Thân tháp có tiết diện hợp lý hơn, được kết nối bằng bu lông cường độ cao. Nó có đặc điểm lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa hình phức tạp. 

Tháp dây neo 
Tháp dây neo có ngoại hình mới lạ, và đặc điểm lớn nhất của nó là được gia cố bằng dây cáp thép. Tháp dây neo là một loại tháp thông tin phổ biến, kinh tế và thiết thực. Nó nhẹ hơn và rẻ hơn các loại khác. Nó rất phù hợp với các khu vực địa lý rộng lớn. 

Tháp canh
Tháp canh là một tòa nhà đa chức năng chủ yếu dùng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên, và phong cách kiến trúc thường phối hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, bệ đỡ, tháp và thang, với cấu trúc nhỏ gọn và bền bỉ.

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, có đế giống như cây thật, cộng với thiết kế tỉ mỉ, khi đặt giữa những cây thật trong khu vực tham quan, công viên và quảng trường, nó sẽ là một phần của thiên nhiên. 
Đặc điểm: 
1. Cấu trúc tinh xảo và ngoại hình lộng lẫy. 
2. Độ ổn định kết cấu mạnh mẽ và tuổi thọ làm việc dài. 
3. Diện tích chiếm dụng nhỏ và hiệu quả kinh tế cao.
