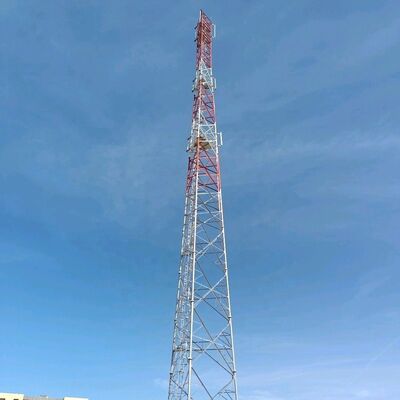

16 26 36M tín hiệu tích hợp 3 chân ống thép kẽm ngoài trời 5G 4G vệ tinh vô tuyến Wifi tháp viễn thông

Chúng tôi chuyên thiết kế và sản xuất tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và an ninh.Dưới đây là thông tin chi tiết về sản phẩm:

1Chi tiết:
Địa điểm xuất xứ: Hebei, Trung Quốc (phân lục); Tên thương hiệu: Jaoyao hoặc OEM; Số mô hình: Telecom Tower
Xử lý bề mặt: Đem nóng hoặc sơn.
2Bao bì và giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được đóng gói bằng dây đai galvanized theo yêu cầu của khách hàng.
Giao hàng: Giao hàng trong 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các thành viên tháp: Một tháp thép được tách thành một số gói.
Vít: Vật liệu đóng gói là túi nylon mạnh mẽ hoặc trống thép.
3. Dữ liệu kỹ thuật

Cấu trúc cuối cùng của tòa tháp thép ống 3 chân là gì?

Cấu trúc lưới của một tháp thép ống 3 chân là một khung giống như ván nối ba chân ống dọc của tháp.Được tạo thành từ các ống thép rỗng nhỏ hơn (đối với vật liệu chân chính), ví dụ: ống thép liền mạch / hàn), các thành viên lưới này tạo thành các kết nối ngang và chéo chéo giữa ba chân,tạo ra một mô hình hình tam giác giống như web trên toàn bộ chiều cao của thápCấu trúc này hoạt động song song với thiết kế cong của tháp (rộng hơn ở đáy, hẹp hơn ở đầu) để phân phối tải thẳng đứng (trọng lượng tháp, trọng lượng thiết bị) và lực bên (gió, gió,hoạt động địa chấn) đồng đều trên ba chân. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsNgoài ra, việc sử dụng các thành phần ống đảm bảo cấu trúc nhẹ trong khi duy trì khả năng chịu tải cao.

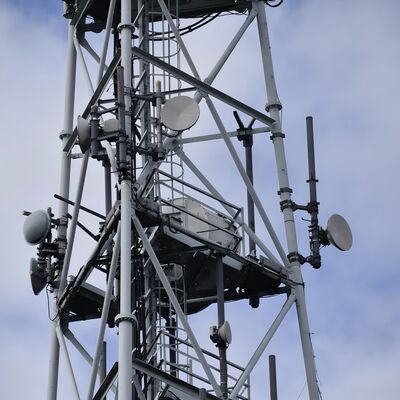

Làm thế nào để gắn đĩa MW trên tòa tháp thép ống 3 chân?

Lắp đặt một đĩa vi sóng (MW) trên một tháp thép ống 3 chân theo một quy trình an toàn, tiêu chuẩn hóa phù hợp với thiết kế cấu trúc của tháp và các tiêu chuẩn công nghiệp:

1. Kiểm tra trước khi lắp đặt: Xác nhận khả năng chịu tải của tháp (theo tiêu chuẩn TIA-222-G và GB 50017) để đảm bảo nó có thể hỗ trợ đĩa MW, phần cứng lắp đặt và tải liên quan.Kiểm tra anten anten được cài đặt sẵn của tháp (phụ kiện tích hợp) để kiểm tra tính toàn vẹn cấu trúc.
2. Chuẩn bị đệm: Sử dụng các bracket ăng-ten chuyên dụng của tháp (hoặc các bracket được chế tạo tùy chỉnh tương thích với lưới ống) và gắn chúng với chân chính của tháp hoặc lưới bằng lớp 8.8 cuộn cao độ bền (ISO 898)Đảm bảo các bracket được sắp xếp với đường truyền thông điểm đến điểm dự định và thắt chặt đến mô-men xoắn xác định.
3. Nâng đĩa và đặt vị trí: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường gần các phần trên của tháp hoặc trên một nền tảng bảo trì).Điều chỉnh đường hướng và độ cao của đĩa để phù hợp với điểm cuối nhận / truyền, sử dụng các công cụ sắp xếp laser cho độ chính xác.
4. Chốt chắc chắn: Tích đĩa MW vào các ổ cắm gắn bằng phần cứng tương thích, đảm bảo kết nối chặt chẽ, không rung chuyển. Kiểm tra lại mô-men xoắn cuộn bằng các công cụ được hiệu chỉnh để tuân thủ AWS D1.1 Tiêu chuẩn hàn và buộc.
5. Đường dẫn cáp: Đưa tín hiệu và cáp điện của đĩa qua hệ thống quản lý cáp tích hợp của tháp (hoặc theo các đường dẫn được bảo vệ trên cấu trúc lưới) để tránh tiếp xúc với thiệt hại môi trường.Đảm bảo các cáp được cách nhiệt và chống nước đúng ở các điểm kết nối.
6. Kiểm tra cuối cùng: Tiến hành kiểm tra trực quan của đĩa, đệm và kết nối để xác nhận sự ổn định. Kiểm tra truyền tín hiệu để xác minh sự sắp xếp và chức năng. tuân thủ các giao thức an toàn (ví dụ:bảo vệ người lao động) trong toàn bộ cơ sở..

Cấu trúc chính của tòa tháp thép ống 3 chân?

Cấu trúc chính của một tháp thép ống 3 chân là một hệ thống tự nâng, khung hình tam giác được thiết kế để ổn định, chịu tải và hiệu quả khí động học,bao gồm ba thành phần chính:

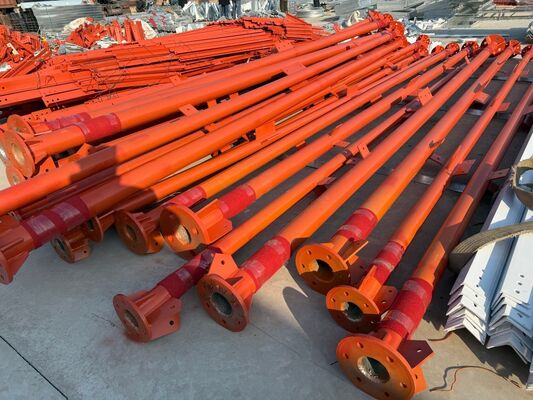

• Ba chân ống thẳng đứng: Các phần tử chịu tải chính, được làm bằng ống thép liền mạch hoặc hàn (đối với tiêu chuẩn Q345B / ASTM A500).Những chân này chuyển tổng trọng lượng của tháp (bao gồm cả thiết bị và tải trọng môi trường) sang nền tảng.
• Đường dây lưới ống: Các ống thép rỗng nhỏ hơn kết nối ba chân chính theo chiều ngang và chéo.và làm giảm sức kháng gió, tạo thành mô hình lưới đặc trưng của tháp.
• Các kết nối khung và sườn cong: Tháp thu hẹp dần dần từ đáy lên đỉnh (nằm rộng hơn, hẹp hơn) để tối ưu hóa khả năng chống lại gió mạnh (lên đến 200km / h) và động đất.Các phân đoạn tháp được nối với nhau thông qua các vít trục có độ bền cao, đảm bảo lắp ráp an toàn và giảm rủi ro bảo trì.

Các thành phần này tạo thành xương sống cấu trúc, với các phụ kiện tích hợp (ví dụ: nền tảng, thang) thêm hỗ trợ chức năng mà không ảnh hưởng đến tính toàn vẹn của cấu trúc chính.

Bệ, thang

A. Khung

• Mục đích: Là một không gian làm việc ổn định và cao để cài đặt, bảo trì hoặc kiểm tra các đĩa, ăng-ten, cảm biến hoặc thiết bị khác.Nó cũng cung cấp một nơi nghỉ ngơi an toàn cho công nhân trong khi truy cập tháp.
• Tính năng thiết kế: Được sản xuất từ thép kẽm (theo ASTM A123 để chống ăn mòn) và tích hợp vào cấu trúc lưới ở độ cao được chỉ định.Được trang bị hàng rào an toàn để ngăn ngừa té ngã và bề mặt không trượt để ổn định người lao động. Được thiết kế để hỗ trợ trọng lượng của công nhân, công cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp. Có thể bao gồm cửa ngõ truy cập để di chuyển dễ dàng giữa các phần tháp.
• Ưu điểm chính: Đặt chiến lược gần các điểm lắp đặt thiết bị để hợp lý hóa các nhiệm vụ bảo trì, tăng hiệu quả hoạt động.

B. thang

• Mục đích: Một hệ thống truy cập an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận các nền tảng, thiết bị hoặc các phần trên để lắp đặt, kiểm tra hoặc sửa chữa.
• Tính năng thiết kế: Được xây dựng từ thép kẽm để bền và chống ăn mòn, với các bậc thang có khoảng cách đồng đều (theo tiêu chuẩn an toàn trong ngành) để leo thoải mái.., dẫn đường cáp cho dây an toàn) để giảm thiểu rủi ro té ngã phù hợp với đặc điểm kỹ thuật thiết kế "bàn thang chống té ngã" của tháp.đảm bảo an toàn, đường đi ổn định.
• Tuân thủ: Được thiết kế phù hợp với các quy định an toàn và các tiêu chuẩn thiết kế tháp (ví dụ: TIA-222-G, GB 50017), ưu tiên bảo vệ công nhân khi truy cập theo chiều dọc.

Cùng với nhau, nền tảng và thang tăng cường khả năng sử dụng của tháp bằng cách cho phép truy cập an toàn, hiệu quả vào thiết bị ở độ cao cao,hỗ trợ hoạt động và bảo trì liên tục trong khi tuân thủ các yêu cầu về an toàn và độ bền trong ngành.

Vui lòng nhấp vào đây để biết thêm thông tin!!!

Chuyến thăm khách hàng

Lắp ráp,Kiểm tra tháp thép galvanizing

Giấy chứng nhận

Vui lòng nhấp vào đây để biết thêm thông tin!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự nâng 
Tháp tự hỗ trợ thường là 3 chân của tháp 4 chân, và vật liệu của nó là ống thép hoặc thép góc.và tháp thép góc được kết nối bằng các hạt và bu lông.
Đặc điểm:
1- Tỷ lệ chịu tải gió nhỏ, kháng gió mạnh.
2- Tiết kiệm tài nguyên đất, vị trí thuận tiện.
Dễ dàng vận chuyển và lắp đặt.

Tháp thép ống
Tháp ống đề cập đến một cấu trúc thép cao tầng tự nâng với một cột tháp được làm bằng ống thép và một phần thân tháp hình tam giác.Đặc điểm chính của nó là cột tòa tháp ba ống được làm bằng ống thép và phần thân tháp có hình tam giác, đó là một cấu trúc thép cao khác với thép góc.

Tháp Monopole 
Tháp ống duy nhất còn được gọi là tháp độc lập, là một loại thường được sử dụng, với ngoại hình đẹp, bao gồm một khu vực nhỏ từ 9 đến 18 mét vuông, chi phí hiệu quả,và được thông qua bởi đa số các xây dựng. Tháp cơ thể áp dụng phần hợp lý hơn, được kết nối thông qua bu lông cường độ cao. Nó có các đặc điểm dễ dàng lắp đặt và có thể thích nghi với một loạt các trang web lĩnh vực phức tạp.

Tháp Guyed 
Tháp Guyed có một ngoại hình mới lạ và đặc điểm lớn nhất của nó được củng cố bằng cách sử dụng dây guy thép.Nó nhẹ hơn và rẻ hơn những chiếc khác.Nó rất phù hợp với các khu vực địa lý rộng.

Tháp canh
Tháp canh là một tòa nhà đa chức năng chủ yếu được sử dụng để quan sát môi trường xung quanh và đóng một vai trò quan trọng trong nhiều lĩnh vực.Thiết kế của nó nhấn mạnh sự hài hòa và hợp nhất với môi trường tự nhiên, và phong cách kiến trúc thường được phối hợp với môi trường xung quanh.với cấu trúc nhỏ gọn và bền.

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, trên cơ sở giống như một cái thật, cộng với thiết kế tỉ mỉ, khi được đặt giữa các cây thực sự trong khu vực tham quan,công viên và quảng trường, nó sẽ là một phần của thiên nhiên.
Đặc điểm:
1- Cấu trúc tinh tế và ngoại hình tuyệt đẹp.
2. Sự ổn định cấu trúc mạnh mẽ và tuổi thọ hoạt động dài.
3- Khu vực nhỏ và hiệu quả kinh tế lớn.

Dịch vụ của chúng tôi

JIAYAO CO., LTD. là một nhà sản xuất tháp viễn thông chuyên nghiệp và được chứng nhận bởi ISO9001.Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quận khác nhau.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp độc quyền, tháp cây thông, tháp guyed và tháp canh.phòng thí nghiệm, QC, bộ phận thép và tháp thép. nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: HBIS Group, Baowu Steel Group, Shougang Group.
​
