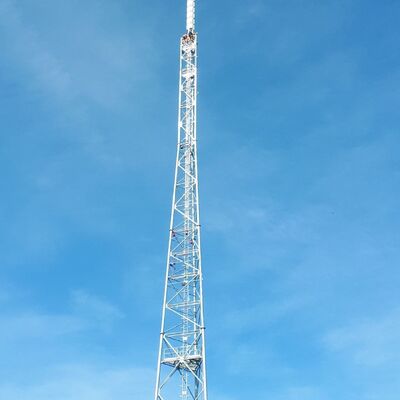

15 25 35M Tháp Thép Ống 3 Chân Mạ Kẽm Tự Đứng Tháp Viễn Thông 5G 4G Wifi Đài Phát Thanh
Chúng tôi chuyên thiết kế và sản xuất tháp thép tùy chỉnh cho các ứng dụng viễn thông, giám sát, quan sát và an ninh. Dưới đây là thông tin chi tiết về sản phẩm:
1. Chi tiết chính:
Xuất xứ: Hà Bắc, Trung Quốc (Đại lục) ; Tên thương hiệu: Jaoyao hoặc OEM ; Mã sản phẩm: Tháp Viễn Thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được bó bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong vòng 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các bộ phận của tháp: Một tháp thép được tách thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc thùng thép.
3. Dữ liệu kỹ thuật
| Thiết kế |
| 1. Mã thiết kế |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| Thép kết cấu |
| 2. Mác thép |
Thép cacbon thấp |
Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

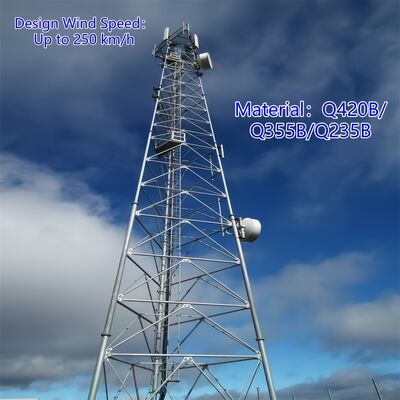

| 3. Tốc độ gió thiết kế |
Lên đến 250 km/h |
| 4. Độ võng cho phép |
0,5 ~1,0 độ @ tốc độ hoạt động |
| 5. Độ bền kéo (Mpa) |
360~510 |
470~630 |
| 6. Giới hạn chảy (t≤16mm) (Mpa) |
355 |
235 |
| 7. Độ giãn dài (%) |
20 |
24 |
| 8. Độ bền va đập KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bu lông & Đai ốc |
| 9. Mác thép |
Mác 4.8, 6.8, 8.8 |
| 10. Tiêu chuẩn tính chất cơ học |
| 10.1 Bu lông |
ISO 898-1 |
| 10.2 Đai ốc |
ISO 898-2 |
| 10.3 Vòng đệm |
ISO 6507-1 |
| 11. Tiêu chuẩn kích thước |
| 11.1 Bu lông |
DIN7990, DIN931, DIN933 |
| 11.2 Đai ốc |
ISO4032, ISO4034 |
| 11.3 Vòng đệm |
DIN7989, DIN127B, ISO7091 |
| Hàn |
| 12. Phương pháp |
Hàn hồ quang chìm CO2 & Hàn hồ quang chìm (SAW) |
| 13. Tiêu chuẩn |
AWS D1.1 |
| Đánh dấu |
| 14. Phương pháp đánh dấu các bộ phận |
Dập bằng máy ép thủy lực |
| Mạ kẽm |
| 15. Tiêu chuẩn mạ kẽm cho các thanh thép |
ISO 1461 hoặc ASTM A123 |
| 16. Tiêu chuẩn mạ kẽm cho bu lông và đai ốc |
ISO 1461 hoặc ASTM A153 |
| Kiểm tra |
| 17. Kiểm tra tại nhà máy |
Kiểm tra độ bền kéo, phân tích thành phần, kiểm tra Sharpy (kiểm tra va đập), uốn nguội,
Kiểm tra Preece, kiểm tra bằng búa |
| Năng lực |
| 18. Năng lực sản xuất tối đa |
50.000 TẤN mỗi năm |

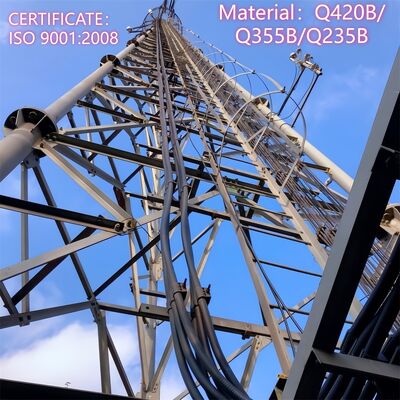

Cấu trúc lưới của tháp thép ống 3 chân là gì?
Cấu trúc lưới của tháp thép ống 3 chân là một khung dạng giàn kết nối ba chân ống thẳng đứng của tháp. Bao gồm các ống thép rỗng nhỏ hơn (tương ứng với vật liệu chân chính, ví dụ: ống thép liền mạch/hàn), các thanh giàn này tạo thành các kết nối ngang và chéo giữa ba chân, tạo thành một mẫu hình mạng lưới tam giác trong suốt chiều cao của tháp. Cấu trúc này hoạt động song song với thiết kế thuôn của tháp (rộng hơn ở chân đế, hẹp hơn ở đỉnh) để phân phối tải trọng thẳng đứng (trọng lượng tháp, trọng lượng thiết bị) và các lực ngang (gió, hoạt động địa chấn) đều trên ba chân. Giàn ống không chỉ tăng cường độ cứng và độ ổn định của kết cấu mà còn tối ưu hóa hiệu suất khí động học — giảm lực cản gió 30% so với các cấu trúc giàn thép góc truyền thống — làm cho tháp có khả năng thích ứng cao với môi trường khắc nghiệt hoặc nhiều gió. Ngoài ra, việc sử dụng các thanh ống đảm bảo cấu trúc nhẹ trong khi vẫn duy trì khả năng chịu tải cao.

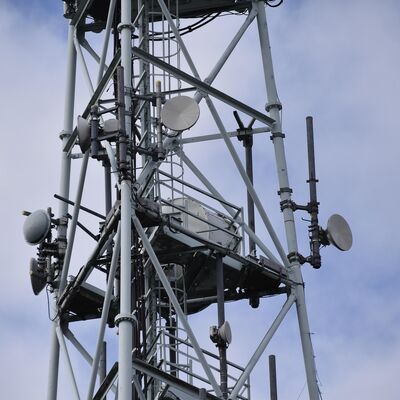

Làm thế nào để lắp đặt đĩa MW trên tháp thép ống 3 chân?
Việc lắp đặt đĩa vi sóng (MW) trên tháp thép ống 3 chân tuân theo một quy trình an toàn, tiêu chuẩn phù hợp với thiết kế kết cấu của tháp và các tiêu chuẩn ngành:
- Xác minh trước khi lắp đặt: Xác nhận khả năng chịu tải của tháp (theo tiêu chuẩn TIA-222-G và GB 50017) để đảm bảo tháp có thể chịu được đĩa MW, phần cứng lắp đặt và các tải trọng liên quan. Kiểm tra các giá đỡ ăng-ten được lắp đặt sẵn trên tháp (phụ kiện tích hợp) về tính toàn vẹn của kết cấu.
- Chuẩn bị giá đỡ: Sử dụng các giá đỡ ăng-ten chuyên dụng của tháp (hoặc giá đỡ được chế tạo tùy chỉnh tương thích với giàn ống) và cố định chúng vào các chân chính hoặc giàn của tháp bằng bu lông cường độ cao Mác 8.8 (ISO 898). Đảm bảo giá đỡ được căn chỉnh với đường truyền thông điểm-điểm dự kiến và được siết chặt đến mô-men xoắn quy định.
- Nâng và định vị đĩa: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng đĩa MW lên độ cao mục tiêu (thường gần các phần trên của tháp hoặc trên nền tảng bảo trì). Điều chỉnh phương vị và độ cao của đĩa để căn chỉnh với điểm cuối nhận/truyền, sử dụng các công cụ căn chỉnh bằng laser để có độ chính xác.
- Cố định chắc chắn: Gắn đĩa MW vào các giá đỡ đã lắp đặt bằng phần cứng tương thích, đảm bảo kết nối chặt chẽ, không bị rung lắc. Kiểm tra lại mô-men xoắn bu lông bằng các công cụ đã hiệu chuẩn để tuân thủ các tiêu chuẩn hàn và cố định AWS D1.1.
- Đi dây cáp: Luồn cáp tín hiệu và nguồn của đĩa qua các hệ thống quản lý cáp tích hợp của tháp (hoặc dọc theo các đường dẫn được bảo vệ trên cấu trúc giàn) để tránh tiếp xúc với hư hại do môi trường. Đảm bảo cáp được cách điện và chống thấm nước đúng cách tại các điểm kết nối.
- Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan đĩa, giá đỡ và các kết nối để xác nhận độ ổn định. Kiểm tra truyền tín hiệu để xác minh căn chỉnh và chức năng. Tuân thủ các quy trình an toàn (ví dụ: bảo vệ chống rơi cho công nhân) trong suốt quá trình lắp đặt.
Cấu trúc chính của tháp thép ống 3 chân?
Cấu trúc chính của tháp thép ống 3 chân là một hệ thống khung tam giác tự đứng, được thiết kế để ổn định, chịu tải và hiệu quả khí động học, bao gồm ba thành phần cốt lõi:

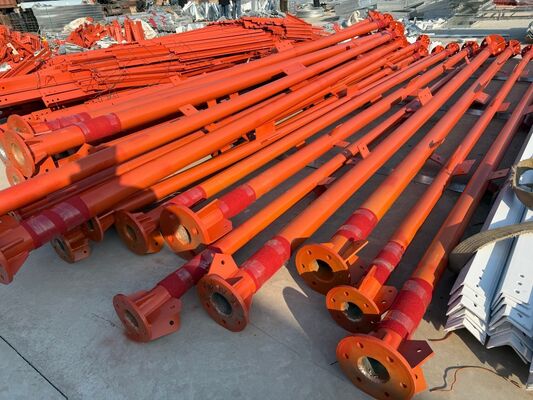

- Ba Chân Ống Thẳng Đứng: Các bộ phận chịu tải chính, được làm bằng ống thép liền mạch hoặc hàn (tuân thủ tiêu chuẩn Q345B/ASTM A500). Được bố trí theo cấu hình tam giác, các chân này truyền toàn bộ trọng lượng của tháp (bao gồm thiết bị và tải trọng môi trường) xuống móng.
- Giàn Ống: Các ống thép rỗng nhỏ hơn kết nối ba chân chính theo chiều ngang và chéo. Hệ thống giàn chéo này phân phối tải trọng đều, tăng cường độ cứng của kết cấu và giảm sức cản của gió, tạo thành hoa văn giàn đặc trưng của tháp.
- Khung Thuôn & Kết Nối Bích: Tháp thu hẹp dần từ chân đế lên đỉnh (chân đế rộng hơn, đỉnh hẹp hơn) để tối ưu hóa khả năng chống chịu gió mạnh (lên đến 200km/h) và động đất. Các đoạn tháp được nối với nhau bằng các bích bu lông cường độ cao, đảm bảo lắp ráp chắc chắn và giảm thiểu rủi ro bảo trì.
Các thành phần này tạo thành xương sống kết cấu, với các phụ kiện tích hợp (ví dụ: nền tảng, thang) bổ sung hỗ trợ chức năng mà không làm ảnh hưởng đến tính toàn vẹn của cấu trúc chính.
Nền tảng, thang
A. Nền tảng
- Mục đích: Cung cấp một không gian làm việc trên cao ổn định để lắp đặt, bảo trì hoặc kiểm tra đĩa MW, ăng-ten, cảm biến hoặc các thiết bị khác. Nó cũng cung cấp một điểm nghỉ an toàn cho công nhân khi tiếp cận tháp.
- Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm (theo ASTM A123 để chống ăn mòn) và tích hợp vào cấu trúc giàn ở các độ cao quy định. Được trang bị lan can an toàn để ngăn ngừa té ngã và bề mặt chống trượt để công nhân đứng vững. Được thiết kế để chịu trọng lượng của công nhân, công cụ và thiết bị, phù hợp với khả năng chịu tải tổng thể của tháp. Có thể bao gồm các cửa sập để dễ dàng di chuyển giữa các đoạn tháp.
- Ưu điểm chính: Được đặt chiến lược gần các điểm lắp đặt thiết bị để hợp lý hóa các nhiệm vụ bảo trì, nâng cao hiệu quả hoạt động.
B. Thang
- Mục đích: Một hệ thống tiếp cận an toàn chuyên dụng cho phép công nhân leo lên tháp để tiếp cận nền tảng, thiết bị hoặc các phần trên cao để lắp đặt, kiểm tra hoặc sửa chữa.
- Đặc điểm thiết kế: Được chế tạo từ thép mạ kẽm để có độ bền và chống ăn mòn, với các bậc thang cách đều nhau (theo tiêu chuẩn an toàn ngành) để leo trèo thoải mái. Được trang bị cơ chế chống rơi (ví dụ: dẫn hướng cáp cho dây đai an toàn) để giảm thiểu rủi ro rơi — phù hợp với thông số kỹ thuật thiết kế "thang chống rơi" của tháp. Gắn thẳng đứng vào các chân chính hoặc giàn của tháp, đảm bảo một lối đi an toàn, ổn định.
- Tuân thủ: Được thiết kế phù hợp với các quy định an toàn và tiêu chuẩn thiết kế tháp (ví dụ: TIA-222-G, GB 50017), ưu tiên bảo vệ người lao động trong quá trình tiếp cận theo chiều dọc.
Cùng nhau, nền tảng và thang nâng cao khả năng sử dụng của tháp bằng cách cho phép tiếp cận an toàn, hiệu quả các thiết bị ở độ cao lớn, hỗ trợ hoạt động và bảo trì liên tục trong khi tuân thủ các yêu cầu về an toàn và độ bền của ngành.
Vui lòng nhấp vào đây để biết thêm thông tin!!!
Khách hàng thăm quan
Lắp ráp,Kiểm tra tháp thép mạ kẽm
Chứng nhận
Vui lòng nhấp vào đây để biết thêm thông tin!!!
Các loại sản phẩm tùy chỉnh & lợi thế
Tháp tự đứng
Tháp tự đứng thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp ống được kết nối bằng bích, và tháp thép góc được kết nối bằng đai ốc và bu lông.
Đặc điểm:
1. Hệ số tải trọng gió nhỏ, chống gió mạnh.
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện.
Thuận tiện vận chuyển và lắp đặt.
Tháp thép ống
Tháp ống đề cập đến một cấu trúc thép cao tầng tự đứng với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là ba cột tháp ống được làm bằng ống thép và phần thân tháp có hình tam giác, đây là một cấu trúc thép cao tầng khác với thép góc.
Tháp Monopole
Tháp ống đơn còn gọi là tháp monopole, là một loại phổ biến, có ngoại hình đẹp, diện tích chiếm dụng nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí, và được đa số công trình áp dụng. Thân tháp có tiết diện hợp lý hơn, được kết nối bằng bu lông cường độ cao. Nó có đặc điểm lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa hình phức tạp.
Tháp dây neo
Tháp dây neo có ngoại hình mới lạ, và đặc điểm lớn nhất của nó là được gia cố bằng dây cáp thép. Tháp dây neo là một loại tháp liên lạc phổ biến, kinh tế và thiết thực. Nó nhẹ hơn và rẻ hơn các loại khác. Nó rất phù hợp với các khu vực địa lý rộng lớn.
Tháp canh
Tháp canh là một tòa nhà đa chức năng chủ yếu dùng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên, và phong cách kiến trúc thường phối hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, nền tảng, tháp và thang, với cấu trúc nhỏ gọn và bền bỉ.
Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây sinh học, có đế giống như cây thật, cộng với thiết kế tỉ mỉ, khi đặt giữa những cây thật trong khu vực tham quan, công viên và quảng trường, nó sẽ là một phần của thiên nhiên.
Đặc điểm:
1. Cấu trúc tinh xảo và ngoại hình lộng lẫy.
2. Độ ổn định kết cấu mạnh mẽ và tuổi thọ làm việc dài.
3. Diện tích chiếm dụng nhỏ và hiệu quả kinh tế cao.
Dịch vụ của chúng tôi
JIAYAO CO., LTD. là nhà sản xuất tháp viễn thông chuyên nghiệp và được phê duyệt bởi ISO9001. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và tháp liên lạc tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp monopole, tháp cây thông, tháp dây neo và tháp canh. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và bộ phận tháp thép. Nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn Thép Baowu, Tập đoàn Shougang.
Nếu bạn cần, chúng tôi sẽ chào đón bạn 24 giờ một ngày!
