Tháp dây neo mạ kẽm nhúng nóng 30m-100m cho Giám sát An ninh Biên giới & Truyền thông Tầm xa

JIAYAO CO., LTD.

Các Tính năng Cấu trúc & Thiết kế Cốt lõi

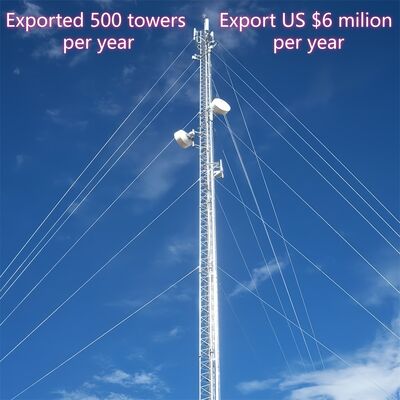

• Thân tháp mảnh mai: Được chế tạo dưới dạng cấu trúc thép ống hoặc giàn (hẹp hơn tháp tự đỡ), có hình dạng thuôn để tối ưu hóa phân phối tải trọng.

• Hệ thống dây căng: Nhiều bộ cáp thép gắn vào cột ở khoảng cách 20–30m, neo vào mặt đất ở các góc 45–60° để chống lại lực gió/địa chấn.

• Phạm vi Chiều cao: Kéo dài từ 30m đến hơn 200m (cao hơn hầu hết các tháp tự đỡ), có thể tùy chỉnh cho các nhu cầu cụ thể.

• Phụ kiện: Bao gồm thang leo, giá đỡ ăng-ten, máng cáp và đèn cảnh báo hàng không (đối với độ cao >60m).

Vật liệu & Tiêu chuẩn Chính

• Thân tháp: Thép kết cấu mạ kẽm (ASTM A36/S235JR) để chống ăn mòn và tăng cường độ.

• Dây căng: Cáp thép cường độ cao (ASTM A475) có lớp phủ kẽm/polyme để tăng độ bền.

• Neo: Neo bê tông/thép chịu tải nặng để cố định dây, được thiết kế cho tải trọng căng.

• Tuân thủ: Tuân theo IEC 62305 (chống sét) và các quy chuẩn an toàn xây dựng địa phương.

Các Kịch bản Ứng dụng Chính

• Phát sóng/Viễn thông: Hỗ trợ ăng-ten TV/radio và máy phát vi sóng đường dài (tối đa hóa phạm vi phủ sóng tín hiệu thông qua chiều cao).

• Giám sát Khí tượng: Đặt các cảm biến thời tiết/radar ở độ cao lớn để có dữ liệu khí quyển chính xác.

• Dẫn đường Hàng không: Gắn các đèn hiệu hàng không ở các khu vực xa xôi (núi, bờ biển).

• Nghiên cứu Khoa học: Triển khai các thiết bị khí quyển (máy đo ozone) phía trên nhiễu mặt đất.

1. Thông số kỹ thuật

Thân tháp của tháp dây căng là gì?

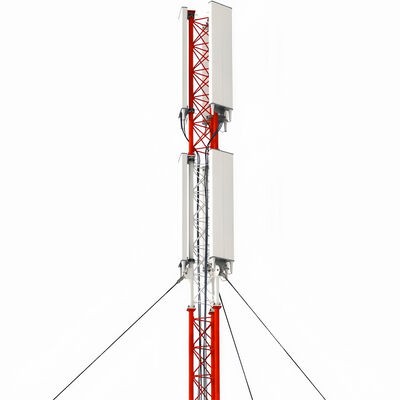

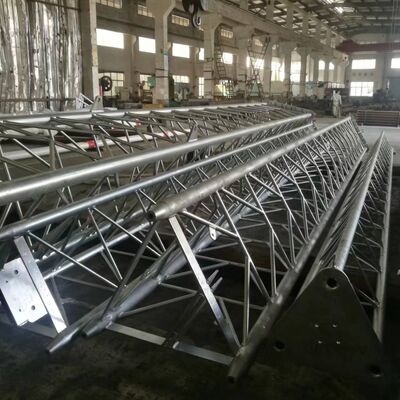

Thân tháp của tháp dây căng (tháp cột dây căng) là cấu trúc chịu tải trung tâm, mảnh mai, đỡ ăng-ten, cảm biến hoặc các thiết bị khác, dựa vào dây căng bên ngoài để ổn định ngang (thay vì độ cứng tự đỡ). Thường được chế tạo dưới dạng khung thép ống hoặc giàn, nó hẹp hơn tháp tự đỡ và có thiết kế thuôn (rộng ở chân, hẹp ở đỉnh) để tối ưu hóa phân phối tải trọng và chống gió. Thân tháp được chế tạo từ thép kết cấu mạ kẽm (tuân thủ tiêu chuẩn ASTM A36/S235JR) để đảm bảo chống ăn mòn và độ bền lâu dài trong môi trường ngoài trời. Nó đóng vai trò là đế lắp đặt cho các phụ kiện quan trọng như thang leo, giá đỡ ăng-ten và máng cáp, và thiết kế mô-đun của nó cho phép tùy chỉnh chiều cao từ 30m đến hơn 200m, phù hợp với các ứng dụng như phát sóng, viễn thông hoặc giám sát khí tượng.

Làm thế nào để lắp đặt ăng-ten trên tháp dây căng?

Việc lắp đặt ăng-ten trên tháp dây căng tuân theo một quy trình có cấu trúc, tuân thủ an toàn, phù hợp với thiết kế của tháp và các tiêu chuẩn ngành:

1. Chuẩn bị trước khi lắp đặt: Xác minh khả năng chịu tải của tháp để đảm bảo nó có thể chịu được trọng lượng của ăng-ten (bao gồm cả phần cứng và cáp liên quan). Kiểm tra thân tháp xem có bị ăn mòn, hư hỏng kết cấu hoặc các kết nối bị lỏng không, và xác nhận tuân thủ các quy chuẩn an toàn địa phương (ví dụ: IEC 62305 về chống sét).

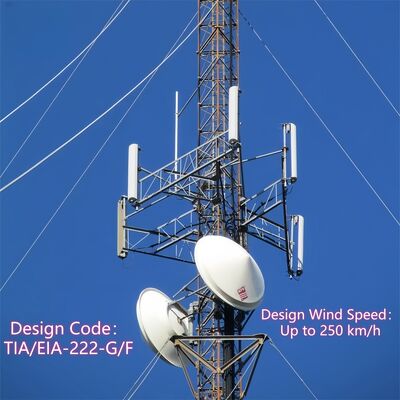

2. Lắp đặt giá đỡ ăng-ten: Gắn các giá đỡ ăng-ten chuyên dụng (phụ kiện tích hợp của tháp) vào các điểm đã được chỉ định trước trên thân tháp. Các giá đỡ này thường được cố định bằng bu lông cường độ cao tương thích với cấu trúc thép mạ kẽm của tháp, đảm bảo kết nối chắc chắn chịu được lực gió và rung động.
3. Nâng & Định vị ăng-ten: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng ăng-ten lên độ cao mục tiêu (được chọn chiến lược để có phạm vi phủ sóng tín hiệu tối ưu). Căn chỉnh ăng-ten với hướng truyền/nhận dự kiến, sử dụng các công cụ laser hoặc máy đo căn chỉnh để có độ chính xác.
4. Cố định ăng-ten: Gắn ăng-ten vào các giá đỡ đã lắp đặt bằng phần cứng tương thích, siết chặt bu lông theo mô-men xoắn quy định để ngăn ngừa dịch chuyển. Đảm bảo ăng-ten được cân bằng và ổn định, không bị rung lắc có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn của kết cấu.
5. Định tuyến & Tích hợp cáp: Định tuyến cáp tín hiệu hoặc dây dẫn qua các máng cáp tích hợp của tháp để bảo vệ chúng khỏi hư hại môi trường. Kết nối cáp với ăng-ten và chạy chúng xuống thiết bị dưới mặt đất, đảm bảo cách điện và chống thấm nước đúng cách tại các điểm kết nối.
6. Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan ăng-ten, giá đỡ và cáp để xác nhận việc lắp đặt chắc chắn. Kiểm tra khả năng truyền/nhận tín hiệu của ăng-ten để xác minh chức năng, và đảm bảo tất cả các quy trình an toàn (ví dụ: bảo vệ chống rơi cho công nhân) được tuân thủ trong suốt quá trình.

Thiết bị chống leo trên tháp dây căng là gì?

Thiết bị chống leo cho tháp dây căng là một bộ phận an toàn chuyên dụng được lắp đặt trên thân tháp để ngăn chặn truy cập trái phép và giảm thiểu rủi ro rơi ngã. Các thiết kế phổ biến bao gồm:

• Vòng cổ/chân váy chống leo: Các rào cản thép hình tròn hoặc hình nón được lắp đặt gần chân tháp (thường cách mặt đất 2–3m) để ngăn chặn các nỗ lực leo trèo bằng cách loại bỏ chỗ bám tay hoặc chân.
• Thiết bị chống leo có gai hoặc răng cưa: Các phụ kiện thép nhọn, không gây chết người trên các đoạn tháp thấp hơn hoặc thang để ngăn chặn việc leo trèo trái phép.
• Khóa truy cập: Nếu tháp được trang bị cửa kiểm soát truy cập hoặc lối vào thang ở mặt đất, một cánh cổng khóa sẽ hạn chế quyền truy cập chỉ dành cho nhân viên được chứng nhận.

Các thiết bị này được chế tạo từ vật liệu chống ăn mòn (ví dụ: thép mạ kẽm, tương tự thân tháp) để chịu được điều kiện ngoài trời. Mục đích chính của chúng là nâng cao an toàn bằng cách ngăn chặn việc leo trèo vô tình hoặc cố ý của những người không được đào tạo, phù hợp với các quy chuẩn an toàn xây dựng địa phương và giảm thiểu trách nhiệm pháp lý cho người vận hành tháp.

Làm thế nào để kết nối dây căng và tháp dây căng?

Việc kết nối dây căng với tháp dây căng bao gồm một quy trình chịu tải an toàn để đảm bảo dây có thể ổn định tháp một cách hiệu quả chống lại lực gió và địa chấn:

1. Chuẩn bị: Chọn dây căng làm bằng cáp thép cường độ cao (tuân thủ ASTM A475) có lớp phủ kẽm hoặc polyme để tăng độ bền. Đảm bảo thân tháp có các điểm gắn kết được chế tạo sẵn (ví dụ: tai, giá đỡ hoặc thanh ngang) ở khoảng cách 20–30m, theo quy định trong thiết kế của tháp.
2. Lắp đặt phần cứng gắn kết: Lắp đặt các giá đỡ dây căng hoặc chốt chịu tải nặng vào các điểm gắn kết được chỉ định trước của tháp bằng bu lông cường độ cao (tương thích với cấu trúc thép mạ kẽm của tháp). Các giá đỡ này được thiết kế để phân phối lực căng đều trên thân tháp.
3. Đầu cuối dây: Sử dụng các phụ kiện đầu cuối chuyên nghiệp (ví dụ: ống bấm, kẹp cáp hoặc vòng đệm) để cố định đầu của mỗi dây căng. Ống bấm được ép vào dây để tạo kết nối vĩnh viễn, cường độ cao, trong khi kẹp cáp cung cấp khả năng điều chỉnh lực căng.
4. Kết nối & Căng chỉnh: Gắn đầu cuối của dây căng vào giá đỡ của tháp bằng một xích hoặc chốt, đảm bảo kết nối chắc chắn không bị chùng. Sử dụng dụng cụ căng chỉnh (ví dụ: tăng đơ hoặc con đội) để điều chỉnh lực căng của dây theo thông số kỹ thuật thiết kế—điều này rất quan trọng để cân bằng các lực ngang tác dụng lên tháp.
5. Xác minh: Kiểm tra xem kết nối có thẳng hàng với cấu trúc thuôn của tháp và dây được căng đều (tránh siết quá chặt, có thể gây ứng suất cho thân tháp). Xác nhận phần cứng và phụ kiện đầu cuối có khả năng chống ăn mòn và tuân thủ các tiêu chuẩn an toàn của tháp.

Làm thế nào để kết nối dây căng và bu lông neo dây căng?

Việc kết nối dây căng với bu lông neo dây căng (neo đất) là một bước quan trọng để truyền lực căng của dây xuống đất, đảm bảo sự ổn định của tháp:

1. Chuẩn bị neo: Đảm bảo neo đất (neo bê tông hoặc thép chịu tải nặng, được thiết kế cho tải trọng căng) được lắp đặt đúng cách trong lòng đất ở góc 45–60° so với dây căng. Neo phải được đông kết hoàn toàn (đối với bê tông) và được chôn chắc chắn để chống lại lực kéo.
2. Lộ bu lông neo: Đảm bảo bu lông phía trên của neo (bu lông neo dây căng) nhô lên khỏi mặt đất và có ren để lắp phần cứng kết nối. Bu lông phải được làm bằng thép cường độ cao để chịu được lực căng của dây căng.
3. Đầu cuối dây: Hoàn thiện đầu tự do của dây căng bằng các phụ kiện cường độ cao tương tự (ống bấm, kẹp cáp hoặc vòng đệm) được sử dụng cho kết nối tháp, đảm bảo đầu cuối chắc chắn, chịu tải.
4. Lắp ráp phần cứng kết nối: Gắn một tăng đơ (để điều chỉnh lực căng) và một xích vào dây căng đã hoàn thiện. Tăng đơ được kết nối với bu lông neo dây căng thông qua đai ốc hoặc vòng đệm, cho phép tinh chỉnh lực căng của dây.
5. Căng chỉnh & Cố định: Sử dụng tăng đơ để căng dây theo thông số kỹ thuật yêu cầu, đảm bảo nó chống lại các lực ngang mà không làm nhổ neo. Sau khi căng, khóa tăng đơ bằng chốt hoặc đai ốc khóa để ngăn ngừa bị lỏng theo thời gian.
6. Kiểm tra cuối cùng: Xác minh rằng kết nối chắc chắn, neo không có dấu hiệu dịch chuyển và dây căng được căn chỉnh ở góc 45–60° chính xác. Kiểm tra tình trạng ăn mòn trên bu lông, phần cứng và đầu cuối dây, đảm bảo tuân thủ IEC 62305 và các quy chuẩn an toàn địa phương.

Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

3. Khách hàng hợp tác

4. Chứng nhận

5. Dịch vụ của chúng tôi

JIAYAO CO., LTD. là nhà sản xuất tháp viễn thông chuyên nghiệp và được phê duyệt bởi ISO9001. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và tháp liên lạc tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp độc cực, tháp cây thông, tháp dây căng và tháp bảo vệ. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và bộ phận tháp thép. Nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn Thép Baowu, Tập đoàn Shougang.

Nếu bạn cần, chúng tôi sẽ chào đón bạn 24 giờ một ngày!
