Thông tin chi tiết sản phẩm:
Tiếp xúc
nói chuyện ngay.
|
| Kết cấu: | Tháp Monopole | chống sét: | Bộ nối đất và cột thu lôi |
|---|---|---|---|
| Độ cao: | 9m - 40m | Đường kính hàng đầu: | 0,5 mét |
| hàn: | AWS D 1.1 | Mã thiết kế: | ANSI TIA-222-G/H/F , EN 1991-1-4 & EN 1993-3-1 |
| Tiêu chuẩn mạ điện: | ASTM A123/ ISO 1461 | Tên sản phẩm: | tháp đơn cực thép |
| Màu sắc: | Màu tùy chỉnh | Tốc độ gió: | Lên đến 250 km/h |
| Chân đế ăng-ten: | 2-4 PC | Thời gian dẫn: | 15-20 ngày |
| cột ăng-ten: | 3-10 | Vật liệu: | Thép tấm Q345B/A572 Q355 Q420 Q460 |
| Loại cung cấp: | Nhà sản xuất | Trọn đời: | Hơn 25 năm |
| Chứng nhận: | ISO9001:2008 COC | Ứng dụng: | Viễn thông, phát sóng |
| Hệ thống cung cấp: | Nhà sản xuất | Hình dạng: | Tròn |
| Xử lý bề mặt: | Nóng mạ kẽm | Loại cung cấp: | Nhà sản xuất |
| Xử lý bề mặt Hod: | Mạ kẽm nhúng nóng | Phương pháp cài đặt: | hội bắt vít |
| Hình dạng vật liệu: | Thanh thép, thép góc | Tuổi thọ sử dụng: | Hơn 30 năm |
| Khả năng chịu tải: | 500 kg | Cấu trúc cực: | Nhiều khuôn mặt |
| ôi: | ĐƯỢC RỒI | Khả năng chịu tải địa chấn: | Lên đến 9 độ |
| loại nền tảng: | Bê tông | Màu sắc vẽ: | tùy chỉnh |
| Kiểu: | Tháp viễn thông | kiểu cài đặt: | gắn trên mặt đất |
| yêu cầu bảo trì: | Thấp | Yêu cầu: | tùy theo thứ tự |
| Phụ kiện: | Neo mặt đất |
Tháp đơn thân viễn thông được chế tạo từ thép mác Q235 và Q355
tuân thủ các tiêu chuẩn thiết kế EN 1991 1 4 và EN 1993 3 1

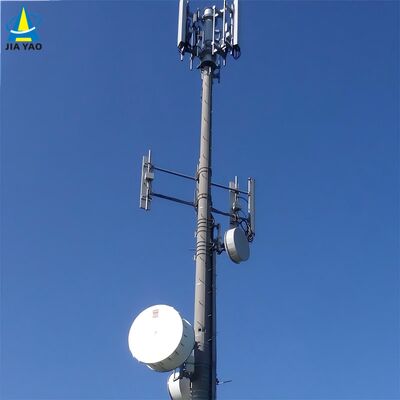

Tháp viễn thông đơn thân (thường gọi là cột viễn thông đơn thân) là một cấu trúc tự đỡ, một trục, được thiết kế riêng cho các khu vực đô thị và đông dân cư, được xác định bởi hình dạng trụ hoặc đa giác nhỏ gọn. Không giống như các tháp giàn dạng lưới hở, loại tháp này có một trục đơn đặc/bán đặc - làm cho nó ít gây chú ý về mặt thị giác và lý tưởng cho các địa điểm hạn chế về không gian, nhạy cảm về thẩm mỹ.
Mô tả sản phẩm
1. Chi tiết chính:
Xuất xứ: Hà Bắc, Trung Quốc (Đại lục) ; Tên thương hiệu: Jaoyao hoặc OEM ; Mã sản phẩm: Tháp viễn thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được bó lại bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong vòng 20 ngày sau khi thanh toán từ cảng Thiên Tân
Các bộ phận của tháp: Một tháp thép được chia thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc thùng thép.
| Thiết kế | ||
| 1. Mã thiết kế |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| Thép kết cấu | ||
| 2. Mác thép | Thép mềm | Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Tốc độ gió thiết kế | Lên đến 250 km/h | |
| 4. Độ võng cho phép | 0,5 ~1,0 độ @ tốc độ hoạt động | |
| 5. Độ bền kéo (Mpa) | 360~510 | 470~630 |
| 6. Giới hạn chảy (t≤16mm) (Mpa) | 355 | 235 |
| 7. Độ giãn dài (%) | 20 | 24 |
| 8. Độ bền va đập KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Bu lông & Đai ốc | ||
| 9. Mác thép | Mác 4.8, 6.8, 8.8 | |
| 10. Tiêu chuẩn về tính chất cơ học | ||
| 10.1 Bu lông | ISO 898-1 | |
| 10.2 Đai ốc | ISO 898-2 | |
| 10.3 Vòng đệm | ISO 6507-1 | |
| 11. Tiêu chuẩn về kích thước | ||
| 11.1 Bu lông | DIN7990, DIN931, DIN933 | |
| 11.2 Đai ốc | ISO4032, ISO4034 | |
| 11.3 Vòng đệm | DIN7989, DIN127B, ISO7091 | |
| Hàn | ||
| 12. Phương pháp | Hàn hồ quang khí CO2 & Hàn hồ quang chìm (SAW) | |
| 13. Tiêu chuẩn | AWS D1.1 | |
| Đánh dấu | ||
| 14. Phương pháp đánh dấu các bộ phận | Dập bằng máy ép thủy lực | |
| Mạ kẽm | ||
| 15. Tiêu chuẩn mạ kẽm cho các bộ phận thép | ISO 1461 hoặc ASTM A123 | |
| 16. Tiêu chuẩn mạ kẽm cho bu lông và đai ốc | ISO 1461 hoặc ASTM A153 | |
| Kiểm tra | ||
| 17. Kiểm tra tại nhà máy | Kiểm tra độ bền kéo, Phân tích thành phần, Kiểm tra Sharpy (kiểm tra va đập), Uốn nguội, Kiểm tra Preece, Kiểm tra búa |
|
| Năng lực | ||
| 18. Công suất sản xuất tối đa | 50.000 TẤN mỗi năm | |
⇔Thân chính của tháp đơn thân là gì?
Thân chính của tháp đơn thân là một trục đặc/bán đặc, tự đỡ tạo thành cấu trúc chịu lực cốt lõi của tháp, được thiết kế riêng cho mục đích sử dụng đô thị. Nó thường được chế tạo từ các tấm thép cán cường độ cao (Q345B/ASTM A500 Grade B) và có hình dạng trụ hoặc đa giác hàn(đường kính 0,5-2m, tỷ lệ theo chiều cao tháp) với thiết kế thuôn (hẹp hơn một chút ở đỉnh) để tối ưu hóa khả năng chống tải trọng gió (lên đến 180km/h). Chiều cao của nó dao động từ 10m đến 60m (có thể tùy chỉnh cho các trạm micro 5G hoặc trung tâm liên lạc đô thị), và nó đóng vai trò là khung nền để tích hợp tất cả các bộ phận phụ trợ của tháp đơn thân.

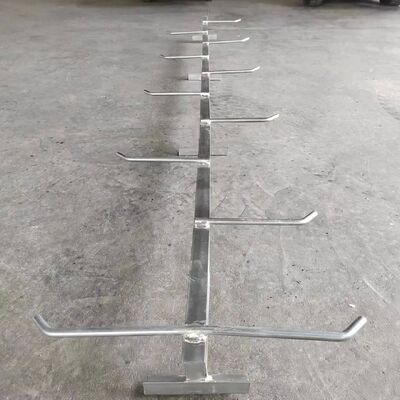

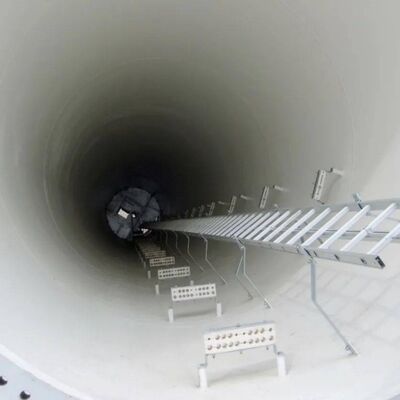

⇔Mặt bích đáy, thang và sàn của tháp đơn thân là gì?

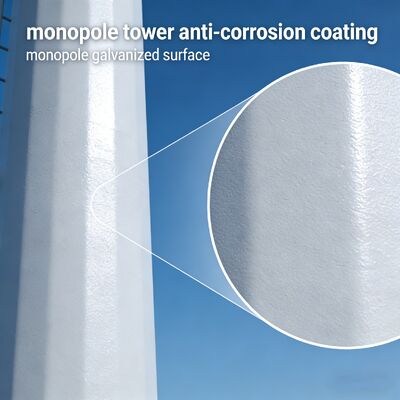

⇔Thân chính của tháp đơn thân sau khi mạ kẽm nhúng nóng là gì?
Sau khi mạ kẽm nhúng nóng, thân chính của tháp đơn thân vẫn là trục thép hình trụ/đa giác đơn cốt lõi (được chế tạo từ các tấm thép cán cường độ cao Q345B/ASTM A500 Grade B) với thiết kế thuôn, và hình dạng kết cấu, kích thước và hiệu suất chịu tải của nó được bảo toàn hoàn toàn. Thay đổi chính là toàn bộ bề mặt thép của nó được phủ một lớp kẽm đồng nhất, dày đặc tuân thủ tiêu chuẩn ASTM A123. Lớp mạ kẽm này tạo thành một rào cản chống ăn mòn, bảo vệ hiệu quả lớp nền thép khỏi các chất ô nhiễm đô thị, độ ẩm và sự ăn mòn của môi trường ngoài trời, kéo dài tuổi thọ của thân chính lên hơn 25 năm. Thân chính được mạ kẽm cũng duy trì độ cứng vững của trục thép ban đầu, và tất cả các mối hàn (tuân thủ AWS D1.1) đều được mạ kẽm như nhau để đảm bảo hiệu suất chống ăn mòn nhất quán và tính toàn vẹn kết cấu tổng thể của thân tháp.
