| Kết cấu: | Tháp Monopole | chống sét: | Bộ nối đất và cột thu lôi |
|---|---|---|---|
| Độ cao: | 9-40m | hàn: | AWS D 1.1 |
| Mã thiết kế: | ANSI TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | Thời gian dẫn: | 15-20 ngày |
| Tiêu chuẩn mạ điện: | ASTM A123/ ISO 1461 | Tên sản phẩm: | tháp đơn cực thép |
| Màu sắc: | Màu tùy chỉnh | Tốc độ gió: | Lên đến 250 km/h |
| Chân đế ăng-ten: | 2-4 PC | Đường kính hàng đầu: | 0,5 mét |
| cột ăng-ten: | 3-10 | Vật liệu: | Thép tấm Q345B/A572 Q355 Q420 Q460 |
| Loại cung cấp: | Nhà sản xuất | Trọn đời: | Hơn 25 năm |
| Chứng nhận: | ISO9001:2008 COC | Ứng dụng: | Viễn thông, phát sóng |
| Hệ thống cung cấp: | Nhà sản xuất | Hình dạng: | Tròn |
| Xử lý bề mặt: | Nóng mạ kẽm | Loại cung cấp: | Nhà sản xuất |
| Xử lý bề mặt Hod: | Mạ kẽm nhúng nóng | Phương pháp cài đặt: | hội bắt vít |
| Hình dạng vật liệu: | Thanh thép, thép góc | Tuổi thọ sử dụng: | Hơn 30 năm |
| Khả năng chịu tải: | 500 kg | Cấu trúc cực: | Nhiều khuôn mặt |
| ôi: | ĐƯỢC RỒI | Khả năng chịu tải địa chấn: | Lên đến 9 độ |
| loại nền tảng: | Bê tông | Màu sắc vẽ: | tùy chỉnh |
| Kiểu: | Tháp viễn thông | kiểu cài đặt: | gắn trên mặt đất |
| yêu cầu bảo trì: | Thấp | Yêu cầu: | tùy theo thứ tự |
| Phụ kiện: | Neo mặt đất | ||
| Làm nổi bật: | Thiết kế tháp Monopole một trục,Monopole Tower tiết kiệm không gian đô thị,Giải pháp viễn thông thẩm mỹ Monopole Tower |
||

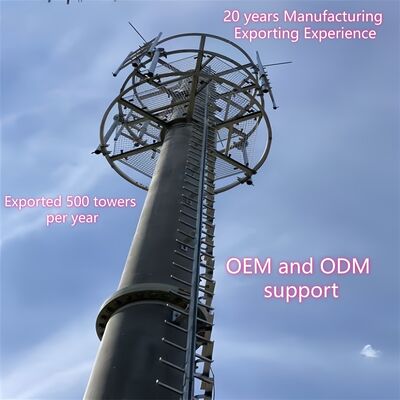

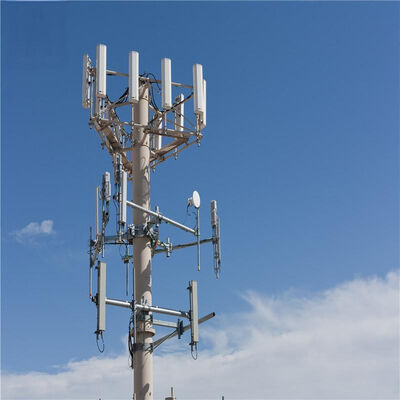

Tháp viễn thông đơn cực (thường được gọi là đơn cực viễn thông) là cấu trúc một trục, tự hỗ trợ, được thiết kế riêng cho các khu vực đô thị và đông dân cư, được xác định bởi hình dạng hình trụ hoặc đa giác nhỏ gọn. Không giống như các tháp dạng lưới có giàn mở, tòa tháp này có một trục đơn rắn/bán rắn—làm cho nó không phô trương về mặt thị giác và lý tưởng cho các vị trí có không gian hạn chế, nhạy cảm về mặt thẩm mỹ.
Mô tả sản phẩm
Chi tiết 1.key:
Nơi xuất xứ: Hà Bắc, Trung Quốc (Đại lục); Tên thương hiệu: Jaoyao hoặc OEM; Số mô hình: Tháp viễn thông
Xử lý bề mặt: Mạ kẽm nhúng nóng hoặc sơn.
2. Đóng gói & Giao hàng:
Chi tiết đóng gói: Tháp viễn thông sẽ được đóng gói bằng dây đai mạ kẽm theo yêu cầu của khách hàng.
Giao hàng: Vận chuyển trong 20 ngày sau khi thanh toán từ cảng Thiên Tân
Thành viên tháp: Một tháp thép được tách thành nhiều bó.
Bu lông: Vật liệu đóng gói là túi nylon chắc chắn hoặc trống thép.
| Thiết kế | ||
| 1. Mã thiết kế |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| Kết Cấu Thép | ||
| 2. Lớp | Thép nhẹ | Thép cường độ cao |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. Tốc độ gió thiết kế | Lên tới 250 km/h | |
| 4. Độ võng cho phép | 0,5 ~ 1,0 độ @ tốc độ hoạt động | |
| 5. Cường độ căng (Mpa) | 360~510 | 470~630 |
| 6. Cường độ năng suất (t<16mm) (Mpa) | 355 | 235 |
| 7. Độ giãn dài (%) | 20 | 24 |
| 8. Cường độ va đập KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| Bu lông & đai ốc | ||
| 9. Lớp | Lớp 4,8, 6,8, 8,8 | |
| 10. Tiêu chuẩn về tính chất cơ lý | ||
| 10.1 Bu lông | ISO 898-1 | |
| 10.2 Quả hạch | ISO 898-2 | |
| 10.3 Vòng đệm | ISO 6507-1 | |
| 11. Tiêu chuẩn về kích thước | ||
| 11.1 Bu lông | DIN7990, DIN931, DIN933 | |
| 11.2 Quả hạch | ISO4032, ISO4034 | |
| 11.3 Vòng đệm | DIN7989, DIN127B, ISO7091 | |
| hàn | ||
| 12. Phương pháp | Hàn hồ quang được bảo vệ bằng CO2 & Hàn hồ quang chìm (SAW) | |
| 13. Tiêu chuẩn | AWS D1.1 | |
| Đánh dấu | ||
| 14. Cách thức đánh dấu các thành viên | Dập thủy lực | |
| mạ kẽm | ||
| 15. Tiêu chuẩn mạ thép tiết diện | ISO 1461 hoặc ASTM A123 | |
| 16. Tiêu chuẩn mạ kẽm bu lông, đai ốc | ISO 1461 hoặc ASTM A153 | |
| Bài kiểm tra | ||
| 17. Thử nghiệm tại nhà máy | Kiểm tra độ bền kéo, phân tích các yếu tố, kiểm tra độ sắc nét (kiểm tra tác động), uốn nguội, Kiểm tra Preece, kiểm tra búa |
|
| Dung tích | ||
| 18. Năng lực sản xuất tối đa | 50.000 TẤN mỗi năm | |
⇔Phần chính của tháp đơn cực là gì?

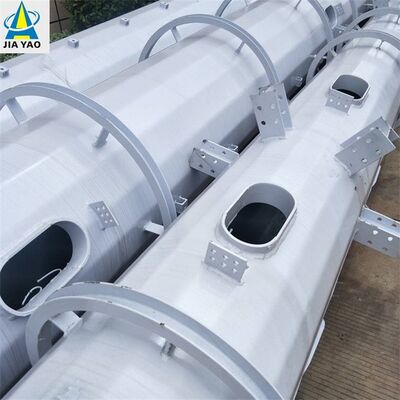

Phần thân chính của tháp đơn cực là mộttrục đơn, bán rắn tự hỗ trợtạo thành cấu trúc chịu lực cốt lõi của tòa tháp, được thiết kế để sử dụng trong đô thị. Nó thường được chế tạo từ các tấm thép cán cường độ cao (Q345B/ASTM A500 Hạng B) và có đặc điểm làhình đa giác hình trụ hoặc hàn(đường kính 0,5–2m, chia theo chiều cao tháp) với thiết kế thuôn nhọn (hẹp hơn một chút ở phần trên) nhằm tối ưu hóa khả năng chịu tải trọng gió (lên tới 180km/h). Chiều cao của nó dao động từ 10m đến 60m (có thể tùy chỉnh cho các microstation 5G hoặc trung tâm truyền thông đô thị) và nó đóng vai trò là khung nền tảng để tích hợp tất cả các thành phần phụ trợ của tháp đơn cực.
⇔Mặt bích, bậc thang và bệ đáy của tháp đơn cực là gì?
⇔Phần thân chính của tháp đơn cực sau khi mạ kẽm nhúng nóng là gì?
Sau khi mạ kẽm nhúng nóng, phần thân chính của tháp đơn cực vẫn là trục thép hình trụ/đa giác đơn lõi (được chế tạo từ các tấm thép cán cường độ cao Q345B/ASTM A500 Hạng B) với thiết kế côn, hình dạng kết cấu, kích thước và khả năng chịu tải được bảo toàn hoàn toàn. Thay đổi quan trọng là toàn bộ bề mặt thép của nó được phủ một lớp kẽm dày đặc, đồng đều.phù hợp với tiêu chuẩn ASTM A123. Lớp mạ kẽm này tạo thành một hàng rào chống ăn mòn giúp bảo vệ hiệu quả nền thép khỏi các chất ô nhiễm đô thị, độ ẩm và xói mòn môi trường ngoài trời, kéo dài tuổi thọ sử dụng của thân chính lên hơn 25 năm. Thân chính mạ kẽm cũng duy trì độ cứng kết cấu của trục thép nguyên bản và tất cả các mối hàn (tuân thủ AWS D1.1) đều được mạ kẽm như nhau để đảm bảo hiệu suất chống ăn mòn nhất quán và tính toàn vẹn cấu trúc tổng thể của thân tháp.
