Thép góc mạ kẽm 3 chân Viễn thông GSM Tháp truyền thông lưới vô tuyến tự hỗ trợ

Tháp thép góc mạ kẽm 3 chân Tháp liên lạc tự đỡ cho mạng GSM/Radio

Tháp thép góc 3 chânthuộc lĩnh vực kỹ thuật sản xuất thiết bị viễn thông, đặc biệt liên quan đến tháp viễn thông không dây hình tam giác, bao gồm thân tháp, cột thu lôi, thân tháp được tạo thành từ các mối nối thân tháp hình tam giác, chân tháp được cố định trên mặt đất, cột thu lôi vươn ra khỏi đỉnh tháp, thân tháp là các mối nối thân tháp có độ dốc đều hoặc độ dốc thay đổi một lần, mặt cắt ngang thân tháp là thép góc, cấu trúc bao quanh thanh giằng hình tam giác đều, thân tháp được trang bị nhiều sàn thao tác tuần tự từ trên xuống dưới. Mô hình tiện ích này giới thiệu tháp viễn thông không dây hình tam giác có ưu điểm an toàn và đáng tin cậy, cấu trúc đơn giản.
Mô tả sản phẩm

Thân tháp thép góc 3 chân là gì?

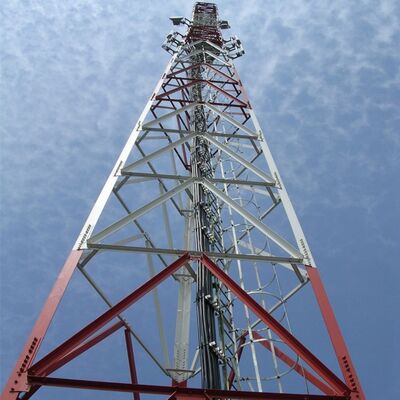

Thân tháp thép góc 3 chân là cấu trúc chịu lực cốt lõi của tháp, đặc trưng bởi cấu hình hình tam giác (giống kim tự tháp). Nó bao gồm ba chân thép thẳng đứng (hoặc cột) nối với nhau ở đỉnh, với các thanh nối thép góc bổ sung nối các chân trong suốt chiều cao. Thường được chế tạo từ các cấu kiện thép mạ kẽm, thân tháp được thiết kế để chịu tải trọng thẳng đứng (ví dụ: trọng lượng của ăng-ten, thiết bị và chính tháp) và tải trọng ngang (ví dụ: gió, tuyết hoặc lực địa chấn) một cách hiệu quả. Thiết kế góc cạnh và khung hình tam giác của nó mang lại sự ổn định vượt trội, ngay cả trong điều kiện môi trường khắc nghiệt, trong khi thép mạ kẽm đảm bảo khả năng chống ăn mòn và độ bền lâu dài. Thân tháp đóng vai trò là cấu trúc hỗ trợ chính để lắp đặt thiết bị viễn thông, truyền tải điện hoặc giám sát.

Chân tháp thép góc 3 chân là gì?

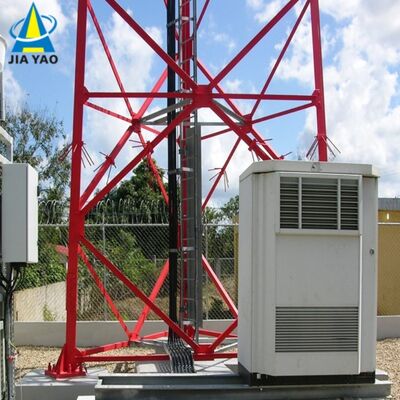

"Chân" của tháp thép góc 3 chân đề cập đến phần đế của mỗi chân thẳng đứng, nơi tiếp xúc với móng tháp. Đây là một bộ phận quan trọng chịu trách nhiệm truyền toàn bộ trọng lượng của tháp và các tải trọng của nó (thiết bị, gió, v.v.) xuống móng bên dưới, đảm bảo cấu trúc được neo chắc chắn vào mặt đất. Các chân thường được thiết kế với các tấm nối, bu lông hoặc điểm neo để gắn chặt vào móng bê tông hoặc bê tông cốt thép. Được chế tạo từ thép mạ kẽm cường độ cao (tương tự như thân tháp), các chân được thiết kế để chống lại lực cắt, lực căng và lực nén, ngăn tháp bị dịch chuyển hoặc đổ. Thiết kế của chúng được tùy chỉnh theo điều kiện địa chất của địa điểm, đảm bảo khả năng tương thích với móng để đạt được sự ổn định tối đa.

Thang và khay cáp của tháp thép góc 3 chân là gì?

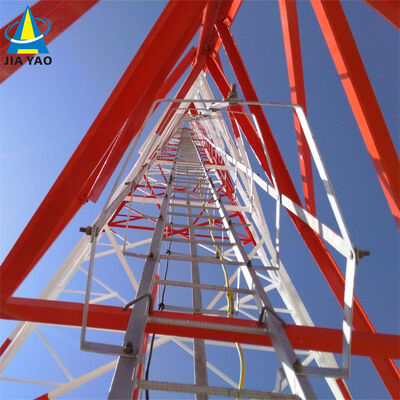

• Thang: Một bộ phận an toàn để tiếp cận được lắp đặt dọc theo thân tháp, cung cấp một lối đi an toàn cho công nhân leo lên đỉnh (hoặc các sàn trung gian) để lắp đặt, bảo trì hoặc kiểm tra. Thang thường được làm bằng thép mạ kẽm để chống ăn mòn và tăng cường độ, với các bậc thang được bố trí cách nhau theo khoảng cách tiêu chuẩn để leo trèo thoải mái. Chúng có thể bao gồm các tính năng an toàn như tay vịn, hệ thống chống rơi hoặc lồng bảo vệ để bảo vệ công nhân khỏi bị ngã.
• Khay cáp: Một kênh hoặc khay cấu trúc được gắn trên thân tháp, được thiết kế để sắp xếp, hỗ trợ và bảo vệ cáp (ví dụ: cáp viễn thông, cáp điện hoặc dây tín hiệu) chạy giữa chân tháp và thiết bị ở trên đỉnh. Khay cáp giữ cho cáp gọn gàng, ngăn ngừa rối hoặc hư hỏng do các yếu tố môi trường (gió, mưa, bức xạ UV) và tạo điều kiện thuận lợi cho việc tiếp cận dễ dàng để bảo trì. Giống như các bộ phận khác của tháp, chúng thường được làm bằng thép mạ kẽm để đảm bảo độ bền và khả năng tương thích với thiết kế chống ăn mòn của tháp. Cùng nhau, thang và khay cáp nâng cao chức năng của tháp bằng cách cho phép tiếp cận an toàn và quản lý cáp hiệu quả.

Làm thế nào để lắp đặt tháp thép góc 3 chân?

Việc lắp đặt tháp thép góc 3 chân tuân theo một quy trình có hệ thống, tập trung vào an toàn:

1. Khảo sát địa điểm và chuẩn bị móng: Đầu tiên, tiến hành khảo sát địa điểm chi tiết để xác định vị trí tối ưu, đánh giá điều kiện địa chất và xác định các ràng buộc tiềm ẩn về môi trường hoặc cấu trúc (ví dụ: tốc độ gió, hoạt động địa chấn). Sau đó, xây dựng một móng vững chắc (thường là bê tông hoặc bê tông cốt thép) phù hợp với trọng lượng và yêu cầu tải trọng của tháp. Móng phải bằng phẳng và được neo chắc chắn vào mặt đất để hỗ trợ chân tháp.

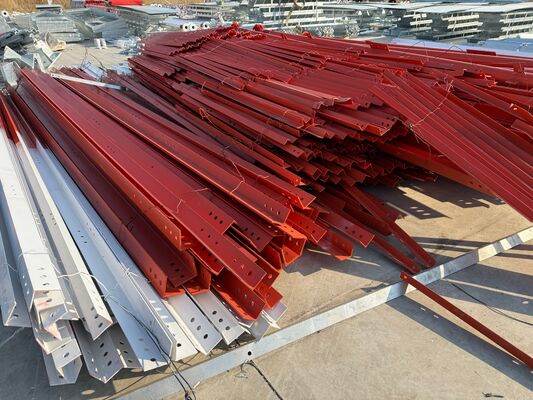

2. Lắp ráp các bộ phận của tháp: Vận chuyển các bộ phận được chế tạo sẵn (chân thép, thanh nối, thang, khay cáp) đến công trường. Lắp ráp thân tháp hình tam giác tại công trường: căn chỉnh ba chân, gắn các thanh nối góc để tạo thành cấu trúc kim tự tháp và lắp đặt các bộ phận phụ trợ như thang và khay cáp trong quá trình lắp ráp.
3. Dựng tháp: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng tháp đã lắp ráp (hoặc các bộ phận của nó, đối với các tháp cao hơn) vào vị trí thẳng đứng. Cẩn thận căn chỉnh chân tháp với các điểm neo của móng và cố định chúng bằng bu lông hoặc neo để khóa tháp vào vị trí.

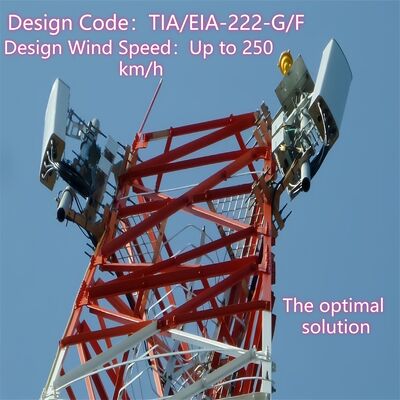

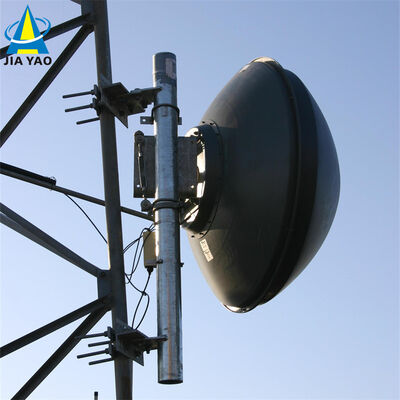

4. Lắp đặt thiết bị: Lắp đặt thiết bị dự kiến (ví dụ: ăng-ten, đĩa vi sóng, đường dây tải điện) trên sàn đỉnh tháp hoặc các điểm lắp đặt được chỉ định. Luồn cáp qua khay cáp đã lắp đặt sẵn, kết nối thiết bị với chân tháp.
5. Kiểm soát chất lượng và kiểm tra an toàn: Tiến hành kiểm tra chất lượng nghiêm ngặt để xác minh tính toàn vẹn cấu trúc của tháp (ví dụ: độ chặt của bu lông, sự căn chỉnh của các bộ phận, khả năng chống ăn mòn). Thực hiện các quy trình an toàn trong suốt quá trình lắp đặt (ví dụ: bảo vệ chống rơi cho công nhân, kiểm tra tải trọng thiết bị) để đảm bảo tuân thủ các tiêu chuẩn ngành. Các kiểm tra cuối cùng xác nhận tháp ổn định, thiết bị được lắp đặt đúng cách và tất cả các hệ thống hoạt động như dự kiến.

Kiểm tra mạ kẽm tháp thép góc.

Mạ kẽm là một quy trình quan trọng đối với tháp thép góc (như tháp thép góc 3 chân), vì nó mang lại khả năng chống ăn mòn và kéo dài tuổi thọ của cấu trúc trong môi trường ngoài trời, khắc nghiệt (ví dụ: tiếp xúc với gió, mưa, độ ẩm và các chất ô nhiễm công nghiệp). Để đảm bảo lớp phủ mạ kẽm đáp ứng các tiêu chuẩn chất lượng và hoạt động như mong đợi, một loạt các quy trình kiểm tra nghiêm ngặt được thực hiện. Dưới đây là tổng quan chi tiết về kiểm tra mạ kẽm cho tháp thép góc:

1. Mục tiêu cốt lõi của kiểm tra mạ kẽm

Các mục tiêu chính của việc kiểm tra là xác minh:

Độ dày lớp phủ đầy đủ (để đảm bảo bảo vệ chống ăn mòn lâu dài).

Độ đồng đều và độ bám dính của lớp phủ kẽm (để ngăn ngừa bong tróc).

Không có khuyết tật (ví dụ: vết nứt, lỗ rỗ, vùng trống hoặc lớp kẽm dư thừa).

Khả năng chống ăn mòn (để xác nhận lớp phủ có thể chống lại sự suy thoái của môi trường).

2. Các phương pháp kiểm tra chính cho tháp thép góc mạ kẽm

Việc kiểm tra thường được thực hiện ở hai giai đoạn: sau khi mạ kẽm tại nhà máy (trên các bộ phận riêng lẻ như chân, thanh nối hoặc bậc thang) và sau khi lắp đặt (kiểm tra ngẫu nhiên trên tháp đã lắp ráp). Các phương pháp phổ biến nhất bao gồm:

A. Đo độ dày lớp phủ

Độ dày lớp phủ kẽm ảnh hưởng trực tiếp đến khả năng chống ăn mòn - lớp quá mỏng sẽ hỏng sớm, trong khi độ dày quá lớn có thể gây giòn hoặc lắp ráp kém các bộ phận.

Tiêu chuẩn kiểm tra: Tuân thủ các tiêu chuẩn quốc tế như ASTM A123 (cho mạ kẽm nhúng nóng thép kết cấu) hoặc ISO 1461 (cho lớp phủ mạ kẽm nhúng nóng trên các sản phẩm sắt và thép).

Dụng cụ kiểm tra:

Máy đo độ dày từ tính: Phương pháp không phá hủy được sử dụng rộng rãi nhất. Nó đo khoảng cách giữa một đầu dò từ tính và chất nền thép, tính toán độ dày lớp phủ. Các phép đo được thực hiện tại nhiều điểm (ví dụ: 3-5 điểm trên mỗi mét vuông) trên mỗi bộ phận, tập trung vào các khu vực chịu ứng suất cao (ví dụ: khớp chân, lỗ bu lông) và các khu vực khó phủ.

Panme (phá hủy): Để xác minh, một phần nhỏ của bộ phận có thể được cắt ra và độ dày lớp phủ được đo trực tiếp bằng panme (chỉ sử dụng để kiểm tra mẫu, không sử dụng cho các bộ phận hoàn chỉnh).

Tiêu chí chấp nhận: Độ dày tối thiểu điển hình dao động từ 85-120 µm (micromet) đối với các bộ phận thép kết cấu, tùy thuộc vào độ dày của thép và ứng dụng (ví dụ: tháp ở khu vực ven biển hoặc công nghiệp có thể yêu cầu lớp phủ dày hơn).

B. Kiểm tra độ bám dính (Độ bền liên kết)

Liên kết mạnh mẽ giữa lớp phủ kẽm và chất nền thép ngăn ngừa bong tróc trong quá trình vận chuyển, lắp đặt hoặc tiếp xúc với ứng suất cơ học (ví dụ: rung động do gió).

Kiểm tra uốn: Một mẫu thép mạ kẽm (ví dụ: một đoạn thép góc) được uốn cong 180° quanh một trục (đường kính tương ứng với độ dày của thép). Sau khi uốn, lớp phủ được kiểm tra các vết nứt, bong tróc hoặc tách khỏi thép. Không được phép có bất kỳ sự bong ra nào nhìn thấy được.

Kiểm tra búa: Một chiếc búa có trọng lượng (thường là 0,5-1 kg) được đập mạnh vào lớp phủ tại nhiều điểm. Lớp phủ không được bị sứt mẻ, bong tróc hoặc nhấc lên - chỉ cho phép có các vết lõm nhỏ (mà không làm lộ chất nền thép).

Kiểm tra dao: Một con dao sắc, không có răng cưa được sử dụng để tạo vết cắt hình chữ thập (mẫu lưới) trên lớp phủ. Băng dính được dán lên vết cắt và bóc ra nhanh chóng; cho phép loại bỏ lớp phủ tối thiểu (nếu có).

C. Kiểm tra trực quan và khuyết tật bề mặt

Kiểm tra trực quan xác định các lỗi rõ ràng làm ảnh hưởng đến tính toàn vẹn của lớp phủ.

Quy trình: Kiểm tra từng bộ phận mạ kẽm (và tháp đã lắp ráp) bằng mắt thường hoặc kính lúp (độ phóng đại 10x) để tìm:

Các vùng trống (thép lộ ra), lỗ rỗ hoặc lỗ kim.

Vết nứt, phồng rộp hoặc lớp kẽm không đều (ví dụ: "chảy" hoặc "nhỏ giọt" do mạ kẽm không đúng cách).

Sự nhiễm bẩn (ví dụ: dầu, bụi bẩn hoặc lớp oxit dưới lớp phủ).

Tiêu chí chấp nhận: Không được nhìn thấy thép trần; các bất thường nhỏ trên bề mặt (ví dụ: các nốt kẽm nhỏ) được chấp nhận nếu chúng không ảnh hưởng đến sự lắp ráp của bộ phận hoặc hiệu suất cấu trúc.

D. Kiểm tra khả năng chống ăn mòn

Điều này xác minh khả năng chống gỉ và suy thoái của lớp phủ theo thời gian.

Phun muối (sương mù): Một bài kiểm tra ăn mòn tăng tốc phổ biến (theo ASTM B117 hoặc ISO 9227). Các mẫu mạ kẽm được đặt trong một buồng nơi phun sương liên tục dung dịch natri clorua (nước muối) 5% ở nhiệt độ được kiểm soát (35°C). Các mẫu được kiểm tra định kỳ (ví dụ: sau 24, 48, 100 hoặc 500 giờ) để tìm dấu hiệu gỉ đỏ (ăn mòn thép) hoặc gỉ trắng (oxy hóa kẽm).

Chấp nhận: Đối với tháp kết cấu, lớp phủ phải chống gỉ đỏ trong tối thiểu 100-500 giờ (tùy thuộc vào môi trường ứng dụng). Gỉ trắng (lớp oxit kẽm tạm thời) là bình thường và không chỉ ra sự hỏng hóc, nhưng nó không được lan rộng quá mức.

Kiểm tra phơi nhiễm thực địa: Kiểm tra dài hạn bao gồm việc lắp đặt các mẫu bộ phận trong môi trường dự kiến của tháp (ví dụ: khu vực ven biển, sa mạc hoặc công nghiệp) và theo dõi sự ăn mòn trong nhiều tháng hoặc nhiều năm. Điều này xác nhận hiệu suất trong thế giới thực.

E. Phân tích thành phần hóa học (Tùy chọn)

Để đảm bảo lớp phủ kẽm đáp ứng các tiêu chuẩn tinh khiết, có thể thực hiện phân tích hóa học trên bể mạ kẽm hoặc mẫu lớp phủ.

Phương pháp kiểm tra: Phổ hấp thụ nguyên tử (AAS) hoặc huỳnh quang tia X (XRF) để đo hàm lượng kẽm (thường là kẽm nguyên chất ≥98% đối với mạ kẽm nhúng nóng) và phát hiện tạp chất (ví dụ: chì, sắt) có thể làm giảm chất lượng lớp phủ.

3. Tiêu chuẩn và tuân thủ kiểm tra

Kiểm tra mạ kẽm cho tháp thép góc phải tuân thủ các tiêu chuẩn chuyên ngành để đảm bảo tính nhất quán và độ tin cậy:

Tiêu chuẩn ASTM: ASTM A123 (mạ kẽm nhúng nóng), ASTM B117 (kiểm tra phun muối), ASTM A817 (thép mạ kẽm cho tháp truyền tải).

Tiêu chuẩn ISO: ISO 1461 (lớp phủ mạ kẽm), ISO 9227 (kiểm tra phun muối).

Tiêu chuẩn địa phương/ngành cụ thể: Đối với tháp viễn thông hoặc tháp truyền tải điện, các yêu cầu bổ sung có thể được đặt ra bởi các cơ quan quản lý (ví dụ: IEEE cho cơ sở hạ tầng điện, ITU cho tháp viễn thông) hoặc thông số kỹ thuật của dự án.

4. Kiểm tra sau lắp đặt

Sau khi tháp được lắp ráp và lắp đặt, các kiểm tra ngẫu nhiên được thực hiện để xác nhận lớp phủ mạ kẽm không bị hư hại trong quá trình vận chuyển, nâng hoặc lắp ráp:

Đo lại độ dày lớp phủ tại các mối nối quan trọng (ví dụ: khớp nối chân-móng, khớp nối thang).

Kiểm tra các vết trầy xước, vết lõm hoặc mài mòn có thể làm lộ chất nền thép (sửa chữa bằng sơn giàu kẽm nếu hư hỏng nhỏ).

Xác minh rằng các lỗ bu lông và điểm nối (khu vực chịu mài mòn cao) giữ được độ dày lớp phủ đầy đủ.

Tóm tắt

Kiểm tra mạ kẽm cho tháp thép góc là một quy trình toàn diện tập trung vào độ dày, độ bám dính, chất lượng bề mặt và khả năng chống ăn mòn. Bằng cách tuân thủ các tiêu chuẩn nghiêm ngặt và thực hiện cả kiểm tra tại nhà máy và tại công trường, tính toàn vẹn của lớp phủ kẽm được đảm bảo, cho phép tháp chống chọi với các điều kiện môi trường khắc nghiệt và mang lại độ tin cậy lâu dài trong các ứng dụng viễn thông, truyền tải điện và cơ sở hạ tầng khác.

Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Đóng gói & Vận chuyển

​

Khách hàng hợp tác

​​

Chứng nhận

​

Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

Các loại sản phẩm tùy chỉnh & lợi thế

Tháp tự đỡ 
Tháp tự đỡ thường là tháp 3 chân hoặc 4 chân, và vật liệu của nó là ống thép hoặc thép góc. Đối với kết nối, tháp ống được kết nối bằng mặt bích, và tháp thép góc được kết nối bằng đai ốc và bu lông. 
Đặc điểm: 
1. Hệ số tải trọng gió nhỏ, chống gió mạnh. 
2. Tiết kiệm tài nguyên đất, vị trí thuận tiện. 
Thuận tiện cho việc vận chuyển và lắp đặt. 

Tháp ống thép
Tháp ống đề cập đến một cấu trúc thép cao tầng tự đỡ với cột tháp làm bằng ống thép và phần thân tháp có hình tam giác. Đặc điểm chính của nó là ba cột tháp ống được làm bằng ống thép và phần thân tháp có hình tam giác, đây là một cấu trúc thép cao tầng khác với thép góc.

Tháp độc trụ

Tháp độc trụ là loại phổ biến, có ngoại hình đẹp, diện tích chiếm dụng nhỏ từ 9 đến 18 mét vuông, hiệu quả về chi phí, và được đa số các công trình áp dụng. Thân tháp có tiết diện hợp lý hơn, được kết nối bằng bu lông cường độ cao hoặc nối chồng (nối trượt). Nó có đặc điểm lắp đặt dễ dàng và có thể thích ứng với nhiều loại địa hình phức tạp.

Tháp dây neo 
Tháp dây neo có ngoại hình mới lạ, và đặc điểm lớn nhất của nó là được gia cố bằng dây cáp thép. Tháp dây neo là một loại tháp viễn thông phổ biến, kinh tế và thiết thực. Nó nhẹ hơn và rẻ hơn các loại khác. Nó rất phù hợp với các khu vực địa lý rộng lớn. 

Tháp canh gác
Tháp canh là một tòa nhà đa chức năng chủ yếu dùng để quan sát môi trường xung quanh và đóng vai trò quan trọng trong nhiều lĩnh vực. Thiết kế của nó nhấn mạnh sự hài hòa và thống nhất với môi trường tự nhiên, và phong cách kiến trúc thường phù hợp với môi trường xung quanh. Tháp quan sát thường bao gồm thân tháp, sàn, tháp và thang, với cấu trúc nhỏ gọn và bền vững.

Tháp cây ngụy trang
Tháp cây ngụy trang cũng là một loại cây nhân tạo của tháp cây Bionic, có đế giống như cây thật, cộng với thiết kế tỉ mỉ, khi đặt giữa những cây thật trong khu vực tham quan, công viên và quảng trường, nó sẽ là một phần của thiên nhiên. 
Đặc điểm: 
1. Cấu trúc tinh xảo và ngoại hình lộng lẫy. 
2. Độ ổn định cấu trúc mạnh mẽ và tuổi thọ làm việc dài. 
3. Diện tích chiếm dụng nhỏ và hiệu quả kinh tế cao.
