Cột thép neo dây chống bão cho truyền thông 5G tuân thủ các tiêu chuẩn ANSI TIA 222 G H F và EN 1991 1 4, cung cấp hỗ trợ cho các cấu trúc cao và mảnh

JIAYAO CO., LTD.

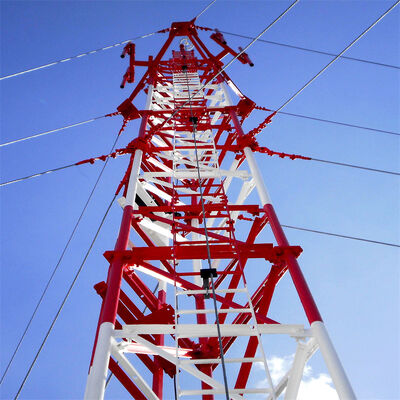

Tháp dây neo (còn gọi là tháp dây chằng) là một cấu trúc cao, mảnh mai dựa vào dây neo bên ngoài (cáp thép cường độ cao) để giữ ổn định—khác với các tháp tự đứng có thể tự đứng độc lập. Thiết kế này cho phép đạt được độ cao lớn hơn với ít vật liệu kết cấu hơn, làm cho nó trở thành một lựa chọn hiệu quả về chi phí cho các ứng dụng cần phạm vi phủ sóng hoặc độ cao rộng lớn.

1. Thông số kỹ thuật

Thân tháp dây neo là gì?

Thân tháp của tháp dây neo (tháp cột dây chằng) là cấu trúc trung tâm, mảnh mai chịu tải, đỡ ăng-ten, cảm biến hoặc các thiết bị khác, dựa vào dây neo bên ngoài để giữ ổn định ngang (thay vì độ cứng tự đứng). Thường được chế tạo dưới dạng khung thép ống hoặc giàn, nó hẹp hơn các tháp tự đứng và có thiết kế thuôn (rộng ở chân, hẹp ở đỉnh) để tối ưu hóa phân bố tải trọng và chống gió. Thân tháp được chế tạo từ thép kết cấu mạ kẽm (tuân thủ tiêu chuẩn ASTM A36/S235JR) để đảm bảo chống ăn mòn và độ bền lâu dài trong môi trường ngoài trời. Nó đóng vai trò là đế lắp đặt cho các phụ kiện quan trọng như thang leo, giá đỡ ăng-ten và máng cáp, và thiết kế mô-đun của nó cho phép tùy chỉnh chiều cao từ 30m đến hơn 200m, phù hợp với các ứng dụng như phát thanh, viễn thông hoặc giám sát khí tượng.

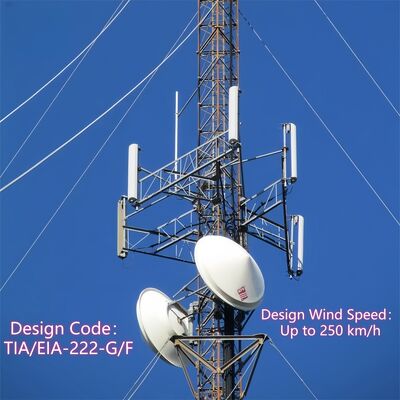

Làm thế nào để lắp đặt ăng-ten trên tháp dây neo?

Việc lắp đặt ăng-ten trên tháp dây neo tuân theo một quy trình có cấu trúc, tuân thủ an toàn, phù hợp với thiết kế của tháp và các tiêu chuẩn ngành:

1. Chuẩn bị trước khi lắp đặt: Xác minh khả năng chịu tải của tháp để đảm bảo nó có thể chịu được trọng lượng của ăng-ten (bao gồm phần cứng và cáp liên quan). Kiểm tra thân tháp xem có bị ăn mòn, hư hỏng kết cấu hoặc các mối nối lỏng lẻo không, và xác nhận tuân thủ các quy định an toàn địa phương (ví dụ: IEC 62305 về chống sét).
2. Lắp đặt giá đỡ ăng-ten: Gắn các giá đỡ ăng-ten chuyên dụng (phụ kiện tích hợp của tháp) vào các điểm được chỉ định trước trên thân tháp. Các giá đỡ này thường được cố định bằng bu lông cường độ cao tương thích với cấu trúc thép mạ kẽm của tháp, đảm bảo kết nối chắc chắn chịu được lực gió và rung động.
3. Nâng và định vị ăng-ten: Sử dụng cần cẩu hoặc thiết bị nâng chuyên dụng để nâng ăng-ten lên độ cao mục tiêu (được chọn chiến lược để có độ phủ tín hiệu tối ưu). Căn chỉnh ăng-ten với hướng truyền/nhận dự kiến, sử dụng công cụ laser hoặc máy đo căn chỉnh để có độ chính xác.
4. Cố định ăng-ten: Gắn ăng-ten vào các giá đỡ đã lắp đặt bằng phần cứng tương thích, siết chặt bu lông theo mô-men xoắn quy định để tránh di chuyển. Đảm bảo ăng-ten được cân bằng và ổn định, không bị rung lắc có thể ảnh hưởng đến hiệu suất hoặc tính toàn vẹn kết cấu.
5. Định tuyến và tích hợp cáp: Định tuyến cáp tín hiệu hoặc bộ cấp qua các máng cáp tích hợp của tháp để bảo vệ chúng khỏi hư hại do môi trường. Kết nối cáp với ăng-ten và chạy chúng xuống thiết bị mặt đất, đảm bảo cách điện và chống thấm nước đúng cách tại các điểm kết nối.
6. Kiểm tra cuối cùng: Thực hiện kiểm tra trực quan ăng-ten, giá đỡ và cáp để xác nhận việc lắp đặt chắc chắn. Kiểm tra khả năng truyền/nhận tín hiệu của ăng-ten để xác minh chức năng, và đảm bảo tất cả các quy trình an toàn (ví dụ: bảo vệ chống rơi cho công nhân) được tuân thủ trong suốt quá trình.

Thiết bị chống leo trên tháp dây neo là gì?

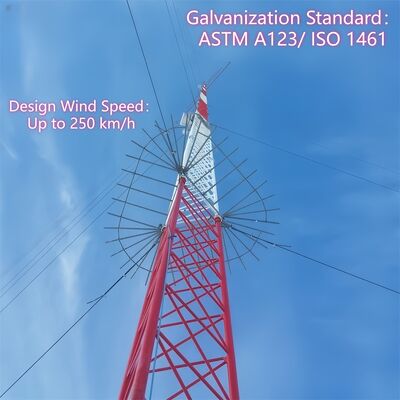

Thiết bị chống leo cho tháp dây neo là một bộ phận an toàn chuyên dụng được lắp đặt trên thân tháp để ngăn chặn truy cập trái phép và giảm nguy cơ rơi ngã. Các thiết kế phổ biến bao gồm:

• Vòng cổ/chân váy chống leo: Các rào cản thép hình tròn hoặc hình nón được lắp đặt gần chân tháp (thường cách mặt đất 2–3m) để ngăn chặn các nỗ lực leo trèo bằng cách loại bỏ điểm bám tay hoặc chân.
• Thiết bị chống leo có gai hoặc răng cưa: Các phụ kiện thép nhọn, không gây chết người được gắn trên các đoạn tháp thấp hơn hoặc thang để ngăn chặn việc leo trèo trái phép.
• Khóa truy cập: Nếu tháp được trang bị cửa sập hoặc lối vào thang ở mặt đất, cổng khóa sẽ hạn chế quyền truy cập chỉ dành cho nhân viên được chứng nhận.

Các thiết bị này được chế tạo từ vật liệu chống ăn mòn (ví dụ: thép mạ kẽm, tương tự thân tháp) để chịu được điều kiện ngoài trời. Mục đích chính của chúng là tăng cường an toàn bằng cách ngăn chặn việc leo trèo vô tình hoặc cố ý của những người không được đào tạo, phù hợp với các quy định an toàn xây dựng địa phương và giảm thiểu trách nhiệm pháp lý cho người vận hành tháp.

Làm thế nào để kết nối dây neo và tháp dây neo?

Việc kết nối dây neo với tháp dây neo bao gồm một quy trình chịu tải an toàn để đảm bảo dây neo có thể ổn định tháp hiệu quả chống lại gió và các lực địa chấn:

1. Chuẩn bị: Chọn dây neo làm bằng cáp thép cường độ cao (tuân thủ ASTM A475) có lớp phủ kẽm hoặc polymer để tăng độ bền. Đảm bảo thân tháp có các điểm gắn được chế tạo sẵn (ví dụ: tai, giá đỡ hoặc thanh ngang) cách nhau 20–30m, theo quy định trong thiết kế của tháp.
2. Lắp đặt phần cứng gắn kết: Lắp đặt các giá đỡ dây neo hoặc chốt nặng vào các điểm gắn được chỉ định trước của tháp bằng bu lông cường độ cao (tương thích với cấu trúc thép mạ kẽm của tháp). Các giá đỡ này được thiết kế để phân bổ lực căng đều trên thân tháp.
3. Đầu nối dây: Sử dụng các phụ kiện đầu nối chuyên nghiệp (ví dụ: ống ép, kẹp cáp hoặc vòng đệm) để cố định đầu của mỗi dây neo. Ống ép được crimp vào dây để tạo kết nối vĩnh cửu, cường độ cao, trong khi kẹp cáp cung cấp khả năng điều chỉnh lực căng.
4. Kết nối & Căng chỉnh: Gắn đầu đã nối của dây neo vào giá đỡ của tháp bằng một cái xích hoặc chốt, đảm bảo kết nối chắc chắn không bị chùng. Sử dụng dụng cụ căng chỉnh (ví dụ: tăng đơ hoặc palăng xích) để điều chỉnh lực căng của dây theo thông số kỹ thuật thiết kế—điều này rất quan trọng để cân bằng các lực ngang tác dụng lên tháp.
5. Xác minh: Kiểm tra xem kết nối có thẳng hàng với cấu trúc thuôn của tháp và dây neo được căng đều (tránh siết quá chặt, có thể gây ứng suất cho thân tháp). Xác nhận phần cứng và phụ kiện đầu nối có khả năng chống ăn mòn và tuân thủ các tiêu chuẩn an toàn của tháp.

Làm thế nào để kết nối dây neo và bu lông neo dây neo?

Việc kết nối dây neo với bu lông neo dây neo (mỏ neo đất) là một bước quan trọng để truyền lực căng của dây neo xuống đất, đảm bảo sự ổn định của tháp:

1. Chuẩn bị mỏ neo: Đảm bảo mỏ neo đất (mỏ neo bê tông hoặc thép nặng, được thiết kế cho tải trọng kéo) được lắp đặt đúng cách dưới đất ở góc 45–60° so với dây neo. Mỏ neo phải được đông kết hoàn toàn (đối với bê tông) và được chôn chắc chắn để chống lại lực kéo.
2. Lộ bu lông neo: Đảm bảo bu lông phía trên của mỏ neo (bu lông neo dây neo) nhô lên khỏi mặt đất và có ren để lắp phần cứng kết nối. Bu lông phải được làm bằng thép cường độ cao để chịu được lực căng của dây neo.
3. Đầu nối dây: Nối đầu tự do của dây neo bằng các phụ kiện cường độ cao tương tự (ống ép, kẹp cáp hoặc vòng đệm) được sử dụng cho kết nối tháp, đảm bảo đầu nối chắc chắn, chịu tải.
4. Lắp ráp phần cứng kết nối: Gắn một tăng đơ (để điều chỉnh lực căng) và một cái xích vào dây neo đã nối. Tăng đơ được kết nối với bu lông neo dây neo thông qua đai ốc hoặc vòng đệm, cho phép tinh chỉnh lực căng của dây.
5. Căng chỉnh & Cố định: Sử dụng tăng đơ để căng dây neo theo yêu cầu, đảm bảo nó chống lại các lực ngang mà không làm kéo mỏ neo. Sau khi căng, khóa tăng đơ bằng chốt hoặc đai ốc khóa để tránh bị lỏng theo thời gian.
6. Kiểm tra cuối cùng: Xác minh rằng kết nối chắc chắn, mỏ neo không có dấu hiệu di chuyển và dây neo được căn chỉnh ở góc 45–60° chính xác. Kiểm tra ăn mòn trên bu lông, phần cứng và đầu nối dây, đảm bảo tuân thủ IEC 62305 và các quy định an toàn địa phương.

Vui lòng nhấp vào đây để biết thêm thông tin!!!!!!

3. Khách hàng hợp tác

4. Chứng nhận

5. Dịch vụ của chúng tôi

JIAYAO CO., LTD. là nhà sản xuất tháp viễn thông chuyên nghiệp và được phê duyệt bởi ISO9001. Chúng tôi cam kết cung cấp cho khách hàng các giải pháp tối ưu nhất và tháp liên lạc tốt nhất. Nhiều sản phẩm đã được xuất khẩu sang Mỹ, Châu Âu và 55 quốc gia khác.
Chúng tôi chuyên thiết kế và sản xuất tháp thép góc, tháp thép ống, tháp đơn thân, tháp cây thông, tháp dây neo và tháp canh gác. Các bộ phận của chúng tôi bao gồm thiết kế, R&D, kiểm tra, phòng thí nghiệm, QC, mạ kẽm và bộ phận tháp thép. Nguyên liệu của chúng tôi đến từ các nhà máy thép nổi tiếng ở Trung Quốc: Tập đoàn HBIS, Tập đoàn Thép Baowu, Tập đoàn Shougang.

Nếu bạn cần, chúng tôi sẽ chào đón bạn 24 giờ một ngày!
